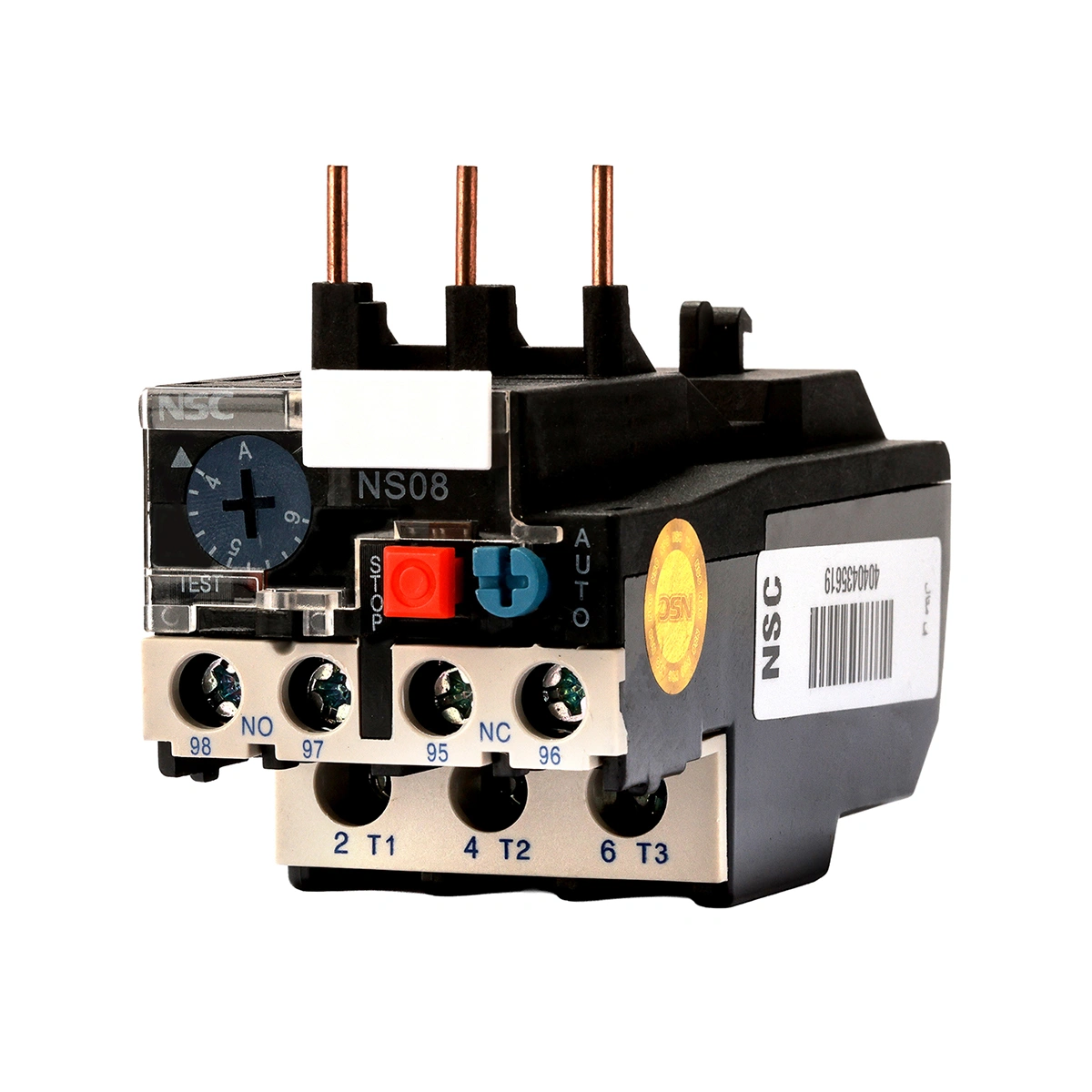

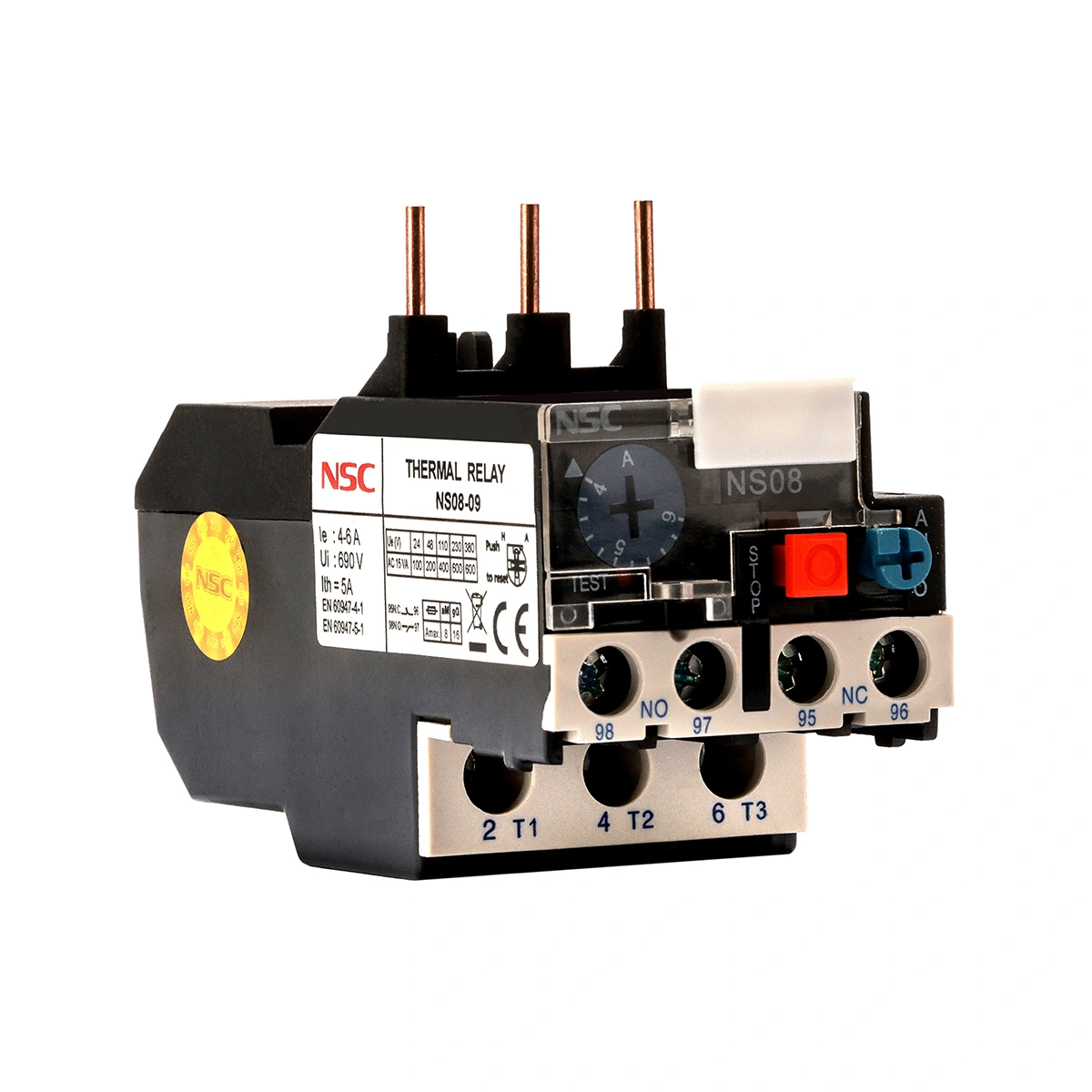

بی متال مدل NS08-D13-6

Model	Code	Rated current(A)	Rated of scale of rated current(A)	Suitable for contactor model
NS08-D13	NS08-D13-0.16	0.16	0.1-0.16	NS07-009 NS07-012 NS07-018 NS07-025
	NS08-D13-0.25	0.25	0.16-0.25
	NS08-D13-0.40	0.4	0.25-0.40
	NS08-D13-0.63	0.63	0.40-0.63
	NS08-D13-1	1	0.63-1
	NS08-D13-1.6	1.6	1-1.6
	NS08-D13-2.5	2.5	1.6-2.5
	NS08-D13-4	4	2.5-4
	NS08-D13-6	6	4-6
	NS08-D13-8	8	5.5-8
	NS08-D13-10	10	7-10
	NS08-D13-13	13	9-13
	NS08-D13-18	18	12-18
	NS08-D13-25	25	17-25

NS08-D33	NS08-D33-32	32	23-32	NS07-032 NS07-040 NS07-050 NS07-065 NS07-080 NS07-095
	NS08-D33-40	40	30-40
	NS08-D33-50	50	37-50
	NS08-D33-65	65	48-65
	NS08-D33-70	70	55-70
	NS08-D33-80	80	63-80
	NS08-D33-93	93	80-93

ابعاد و سیم بندی بی متال ها

بی متال سایز بزرگ NS08-D33		بی متال سایز کوچک NS08-D13
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
23-32	NS08-D33-32	0.1-0.16	NS08-D13-0.16	5.5-8	NS08-D13-8
30-40	NS08-D33-40	0.16-0.25	NS08-D13-0.25	7-10	NS08-D13-10
37-50	NS08-D33-50	0.25-0.40	NS08-D13-0.40	9-13	NS08-D13-13
48-65	NS08-D33-65	0.40-0.63	NS08-D13-0.63	12-18	NS08-D13-18
55-70	NS08-D33-70	0.63-1	NS08-D13-1	17-25	NS08-D13-25
63-80	NS08-D33-80	1-1.6	NS08-D13-1.6
80-93	NS08-D33-93	1.6-2.5	NS08-D13-2.5
		2.5-4	NS08-D13-4
		4-6	NS08-D13-6

توضیحات

بی‌متال (Bimetal) یا همان رله اضافه‌بار حرارتی (Thermal Overload Relay)، قلب تپنده حفاظت از موتورهای الکتریکی در برابر خطرات ناشی از اضافه جریان است. این قطعه با تکیه بر اصول فیزیکی ساده اما بسیار دقیق، امنیت تجهیزات گران‌قیمت شما را تأمین می‌کند.

ویژگی‌های رله بی‌متال نیروسامان (Thermal Overload Relay)

بی‌متال یک تجهیز حفاظتی است که با ترکیب دو فلز غیرهم‌جنس (با ضریب انبساط طولی متفاوت)، به تغییرات جریان واکنش نشان می‌دهد.

دقت در حفاظت حرارتی: هسته اصلی این رله از دو تیغه فلزی تشکیل شده که با عبور جریان بیش از حد، به دلیل انبساط متفاوت، خم شده و فرمان قطع را به کنتاکتور صادر می‌کنند. این یک روش کاملاً مکانیکی و بسیار قابل‌اعتماد برای جلوگیری از سوختن سیم‌پیچ‌های موتور است.
جبران دمای محیط (Ambient Temperature Compensation): رله‌های بی‌متال باکیفیت دارای مکانیزمی هستند که نوسانات دمای محیط را خنثی می‌کند تا عملکرد حفاظتی آن‌ها در گرمای تابستان یا سرمای زمستان، ثابت و دقیق باقی بماند.
حفاظت در برابر قطع فاز (Phase Loss Protection): مدل‌های پیشرفته دارای قابلیت “حساسیت به قطع فاز” هستند؛ اگر یکی از فازها قطع شود، رله بلافاصله عمل کرده و از دو فاز شدن و سوختن موتور جلوگیری می‌کند.
قابلیت بازگشت (Reset) دستی و اتوماتیک: بسته به نوع فرآیند صنعتی، می‌توانید رله را روی حالت ریست دستی (برای بررسی علت خطا) یا اتوماتیک تنظیم کنید که انعطاف‌پذیری بالایی در مدیریت سیستم‌های کنترل به شما می‌دهد.
ساختار یکپارچه با کنتاکتور: بی‌متال‌ها به گونه‌ای طراحی شده‌اند که مستقیماً به خروجی کنتاکتور متصل می‌شوند؛ این ویژگی علاوه بر اشغال فضای کمتر، سیم‌کشی تابلو را بسیار منظم و حرفه‌ای می‌کند.
دوام و استهلاک ناچیز: به دلیل ساختار مکانیکیِ بهینه و عدم استفاده از مدارات الکترونیکی پیچیده در بخش اصلی، بی‌متال‌ها طول عمر بسیار بالا و نرخ خرابی بسیار کمی دارند.
تضمین استمرار تولید: با استفاده از بی‌متال، شما خیالتان راحت است که موتور در شرایط اضافه بارِ خطرناک، قبل از بروز صدمات جبران‌ناپذیر، از مدار خارج می‌شود؛ این یعنی کاهش هزینه‌های تعمیرات و توقف تولید.

در صورتی که به مدل‌های بیشتری نیاز دارید یا به‌دنبال مقایسه مشخصات فنی هستید، می‌توانید سایر محصولات موجود در دسته‌بندی بی‌متال را نیز بررسی کنید.
