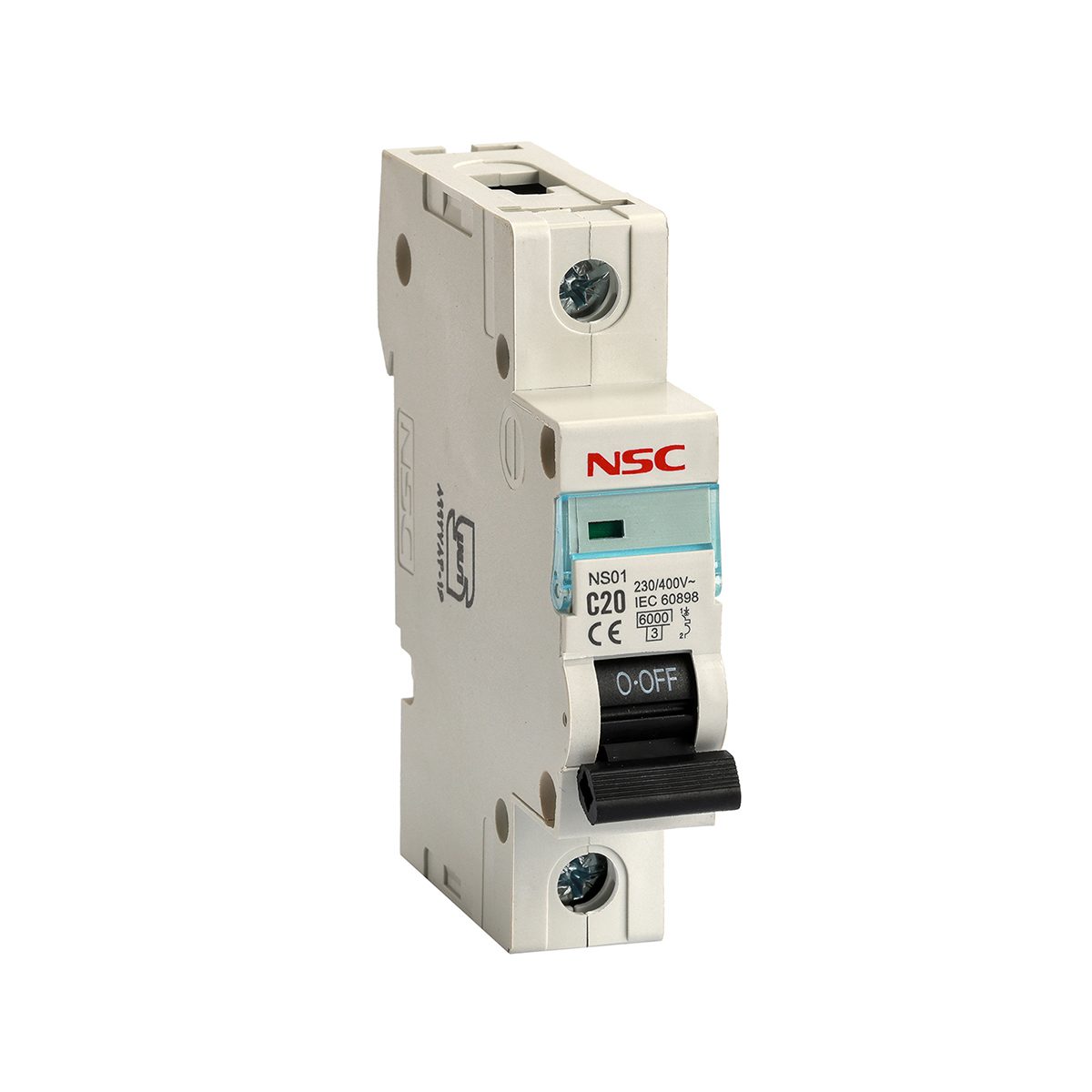

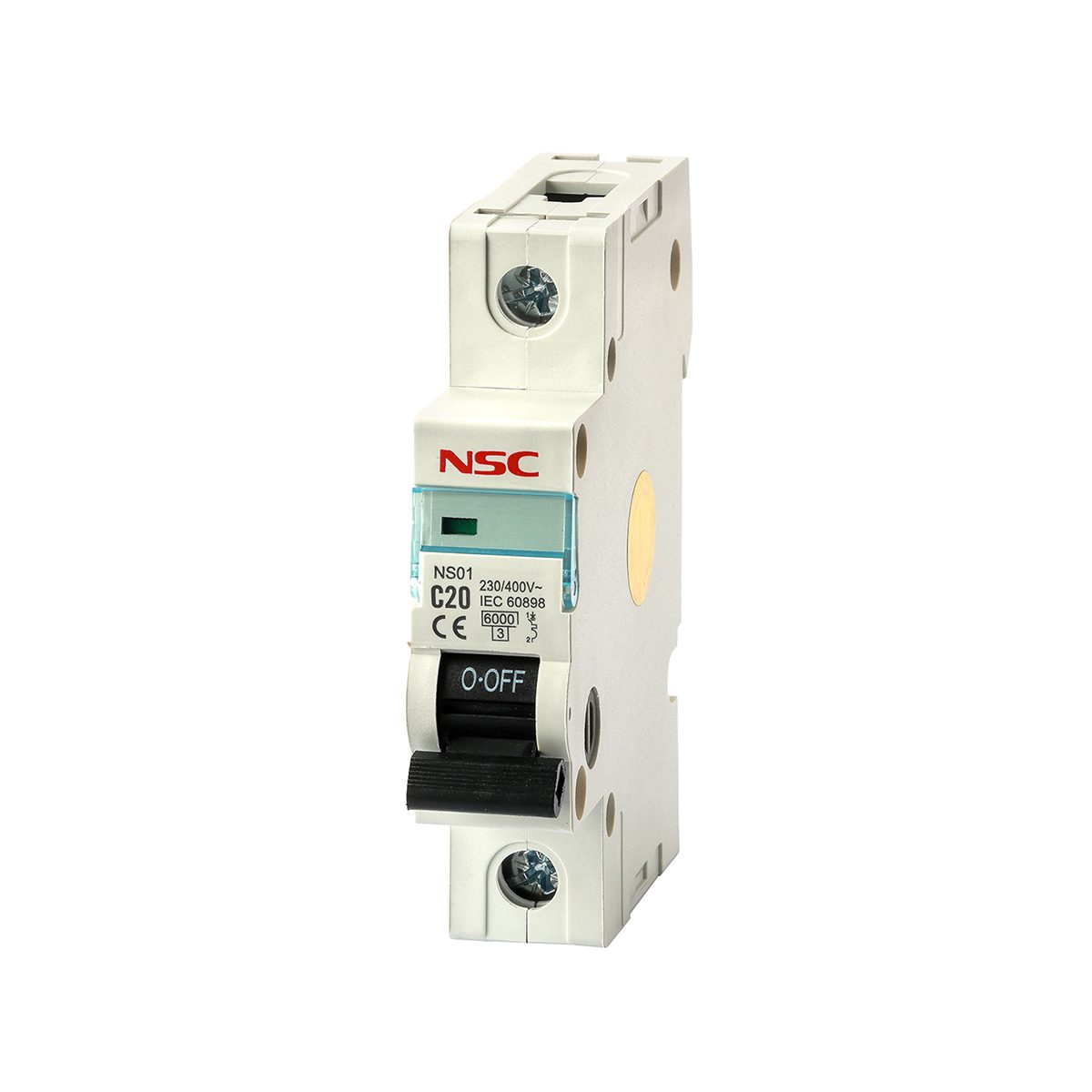

کلید مینیاتوری تک فاز 20 آمپر مدل C20

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک فاز 20 آمپر مدل C20 یک کلید حفاظتی برای محافظت از مدارهای الکتریکی است که به طور خاص برای مدارهای با مصرف متوسط و تجهیزات برقی با بار متعادل طراحی شده است. این کلید مینیاتوری در برابر اضافه‌بار و اتصال کوتاه محافظت کرده و به کاربر این امکان را می‌دهد تا از آسیب‌های ناشی از مشکلات الکتریکی جلوگیری کند.

اگر برای انتخاب کلید مناسب نیاز به اطلاعات بیشتری دارید، پیشنهاد می‌کنیم به صفحه راهنمای خرید کلید مینیاتوری مراجعه کنید.

قیمت و خرید فیوز مینیاتوری تک فاز 20 آمپر مدل C20

برای اطلاع از قیمت کلید مینیاتوری 16 آمپر و سایر کلید مینیاتوری و دریافت مشاوره تخصصی، لطفاً با کارشناسان ما تماس بگیرید.

برای مشاهده سایر مدل‌ها و انتخاب گزینه مناسب با نیاز پروژه خود، به صفحه خرید کلید مینیاتوری مراجعه کنید.

ویژگی‌های متمایز فیوز مینیاتوری تک فاز 20 آمپر مدل C20

محافظت در برابر اضافه‌بار و اتصال کوتاه: این فیوز مینیاتوری با عملکرد سریع، در برابر جریان اضافی و اتصال کوتاه از دستگاه‌ها محافظت می‌کند.
عملکرد قابل اعتماد: هنگامی که میزان جریان از حد مجاز فراتر می‌رود، فیوز به طور اتوماتیک جریان را قطع می‌کند تا از تجهیزات شما محافظت نماید.
مقاوم در برابر شرایط سخت: کلید مینیاتوری C20 دارای ساختار مقاوم در برابر ضربه و حرارت است و به راحتی در برابر شرایط سخت محیطی دوام می‌آورد.
نصب آسان و سریع: این کلید مینیاتوری به راحتی روی ریل استاندارد DIN نصب می‌شود و هیچ نیاز به ابزار خاصی ندارد.

مشخصات کلید مینیاتوری ۲۰ آمپر مدل C20

نوع دستگاه: کلید مینیاتوری (MCB) تک‌فاز، جریان ۲۰ آمپر
جریان نامی: ۲۰ آمپر (20A)
نوع عملکرد: تیپ C (قطع در ۵ تا ۱۰ برابر جریان نامی)
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر (بسته به برند)
نصب بر روی ریل DIN 35mm
انطباق با استانداردهای IEC 60898-1 و IEC 60947-2

چطور فیوز مینیاتوری تک فاز 20 آمپر عمل می‌کند؟

حفاظت در برابر اضافه‌بار: فیوز مینیاتوری به طور خودکار جریان اضافی را شناسایی کرده و مدار را قطع می‌کند تا از آسیب به سیستم‌های برقی جلوگیری شود.
قطع در اتصال کوتاه: در صورتی که اتصال کوتاه در مدار ایجاد شود، فیوز مینیاتوری ۲۰ آمپر به سرعت واکنش نشان داده و جریان را قطع می‌کند.
حفاظت در برابر گرما: دمای بالا در مدار موجب می‌شود که فیوز مینیاتوری به طور خودکار عمل کرده و مدار را قطع کند تا از خطرات آتش‌سوزی و آسیب بیشتر جلوگیری شود.

کاربردهای متداول فیوز مینیاتوری ۲۰ آمپر مدل C20

سیستم‌های برق خانگی و تجاری
پریزها و مدارهای روشنایی
تجهیزات الکترونیکی با مصرف برق متوسط
سیستم‌های کنترلی و اتوماسیون
مدارهای برق در پروژه‌های ساختمانی و صنعتی با مصرف متوسط

چرا فیوز مینیاتوری تک فاز 20 آمپر برای شما مناسب است؟

فیوز مینیاتوری تک فاز 20 آمپر مدل C20 با عملکرد ایمن، نصب ساده و طول عمر بالا برای محافظت از مدارهای الکتریکی طراحی شده است. با توجه به قابلیت‌های پیشرفته آن در برابر اضافه‌بار و اتصال کوتاه، این محصول می‌تواند به شما در حفظ ایمنی سیستم‌های برقی کمک کند.
