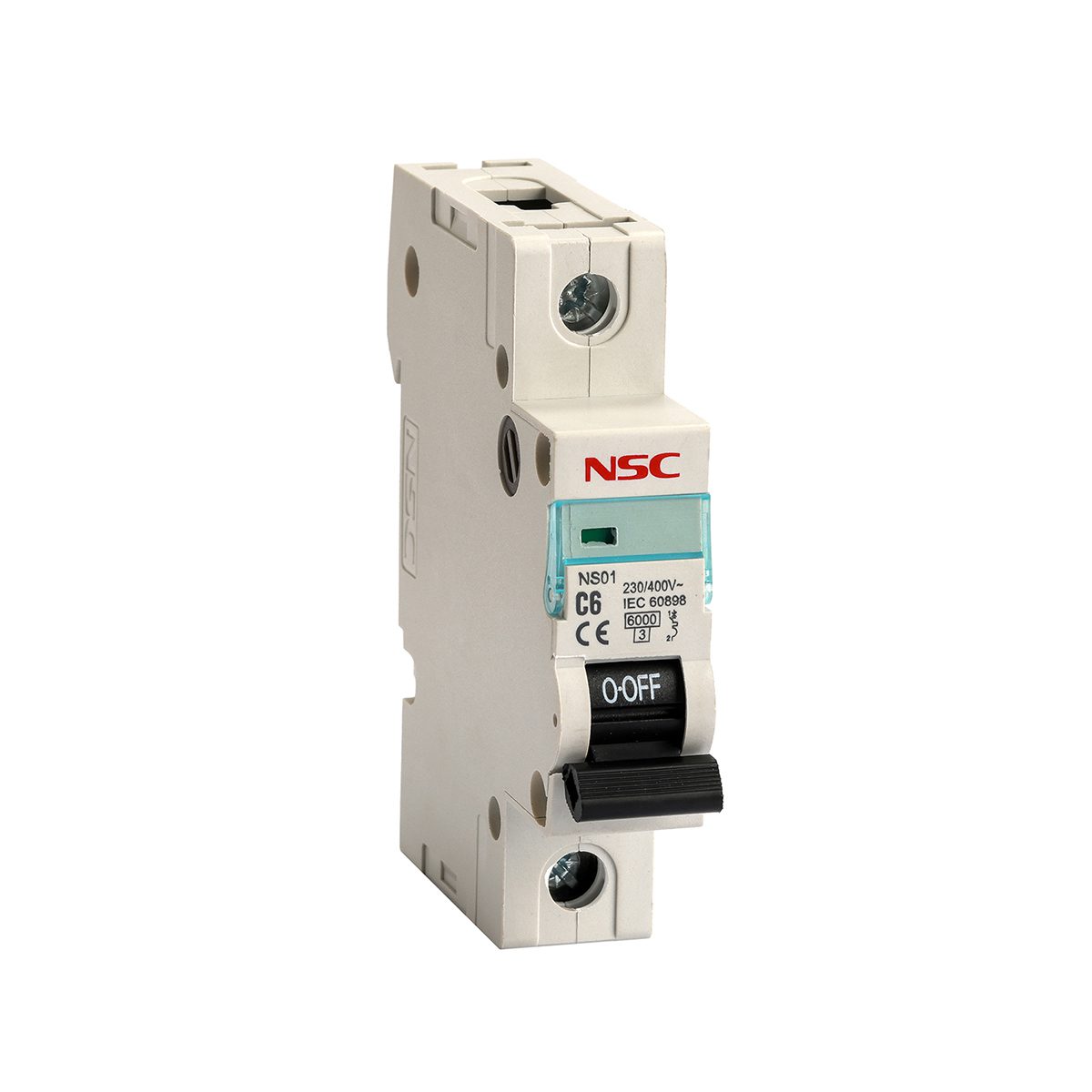

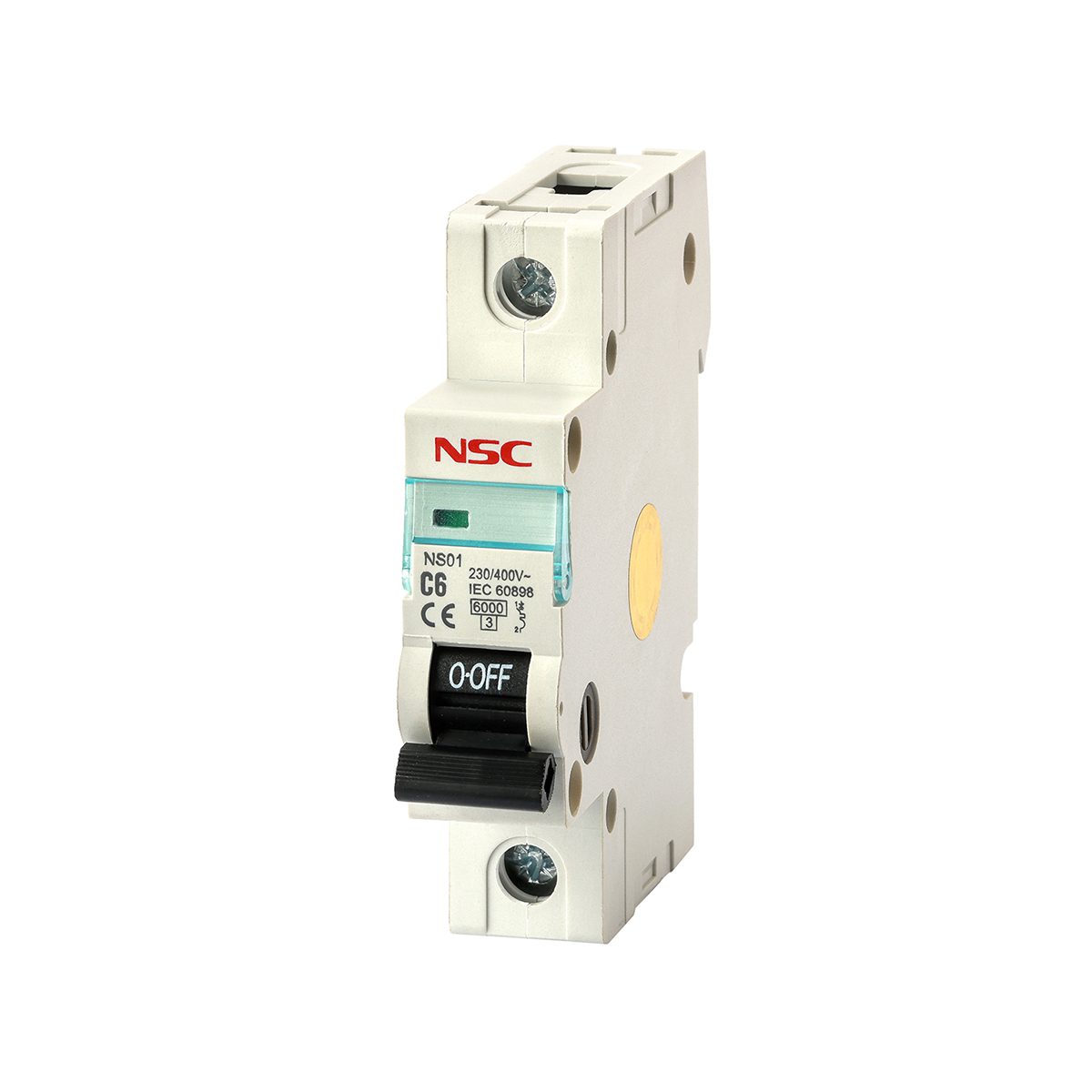

کلید مینیاتوری تک فاز 6 آمپر مدل C6

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک فاز 6 آمپر مدل C6 گزینه‌ای کارآمد برای مدارهای با مصرف متوسط و دستگاه‌های الکتریکی حساس است. این فیوز مینیاتوری ۶ آمپر به‌طور ویژه برای حفاظت از مدارها در برابر اضافه‌بار و اتصال کوتاه طراحی شده و با عملکرد سریع خود از آسیب به سیستم‌ها جلوگیری می‌کند.

ویژگی‌های کلیدی فیوز مینیاتوری تک فاز 6 آمپر

حفاظت از مدار در برابر اضافه‌بار: این فیوز مینیاتوری ۶ آمپر به‌طور خودکار مدار را قطع می‌کند و از آسیب به تجهیزات برقی جلوگیری می‌نماید.
عملکرد سریع در برابر اتصال کوتاه: در صورت بروز اتصال کوتاه، این فیوز مینیاتوری به‌سرعت جریان را قطع کرده و از آسیب به مدار پیشگیری می‌کند.
مناسب برای مدارهای برقی با مصرف متوسط: این فیوز مینیاتوری ۶ آمپر برای استفاده در مدارهای خانگی، تجهیزات الکتریکی کم‌مصرف و سیستم‌های روشنایی بهینه است.
نصب آسان و سریع: این فیوز مینیاتوری 6A به‌راحتی بر روی ریل DIN نصب می‌شود و برای تابلوهای برق خانگی و تجاری کوچک بسیار مناسب است.

مشخصات فنی فیوز مینیاتوری تک فاز 6 آمپر

نوع محصول: فیوز مینیاتوری (MCB) تک‌فاز ۶ آمپر
جریان نامی: ۶ آمپر (6A)
نوع عملکرد: تیپ C – قطع در ۵ تا ۱۰ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ کیلوآمپر
نحوه نصب: نصب بر روی ریل DIN 35mm
انطباق با استانداردهای IEC 60898-1 و IEC 60947-2

عملکرد فیوز مینیاتوری تک فاز 6 آمپر

حفاظت در برابر اضافه‌بار: این فیوز مینیاتوری ۶ آمپر به‌طور خودکار مدار را قطع می‌کند تا از آسیب به سیستم‌ها جلوگیری کند.
پاسخ سریع به اتصال کوتاه: در صورت ایجاد اتصال کوتاه، این فیوز مینیاتوری به‌سرعت عمل کرده و خرابی مدارها را پیشگیری می‌کند.
حفاظت از گرما: در صورت افزایش دما، این فیوز مینیاتوری به‌طور خودکار مدار را قطع کرده و از آسیب‌های ناشی از گرمای بیش‌ازحد جلوگیری می‌کند.

کاربردهای فیوز مینیاتوری تک فاز 6 آمپر

مدارهای خانگی و تجاری با مصرف متوسط
سیستم‌های روشنایی با مصرف کم
مدارهای کنترل و فرمان در تابلوهای برق
دستگاه‌های الکتریکی کم‌مصرف

چرا کلید مینیاتوری ۶ آمپر مدل C6 گزینه مناسبی است؟

فیوز مینیاتوری ۶ آمپر مدل C6 برای حفاظت از مدارهای برقی در برابر اضافه‌بار، اتصال کوتاه و گرما طراحی شده است. این فیوز مینیاتوری ۶ آمپر با عملکرد سریع و دقت بالا، از آسیب به تجهیزات برقی جلوگیری می‌کند و امنیت سیستم‌های شما را تضمین می‌نماید.
