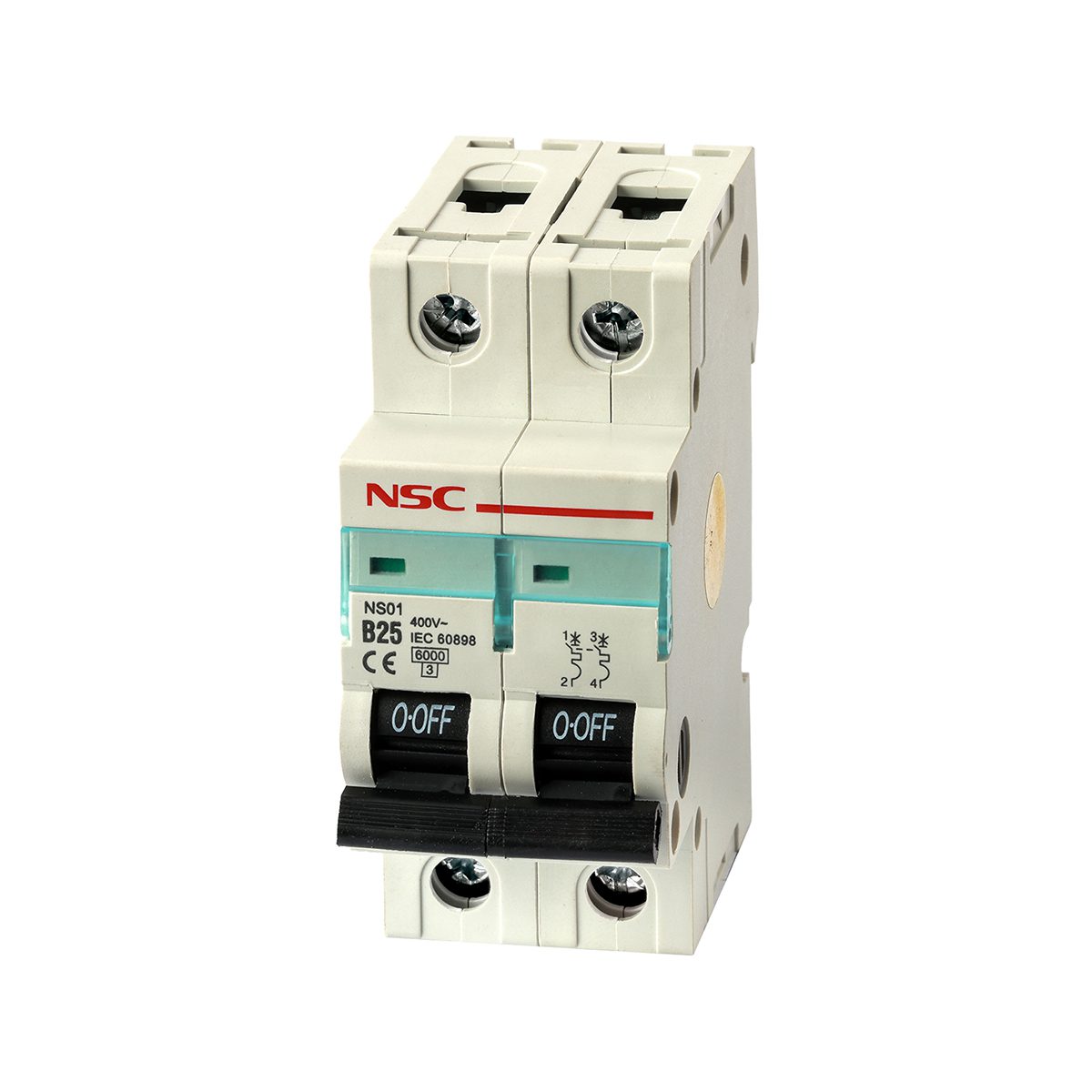

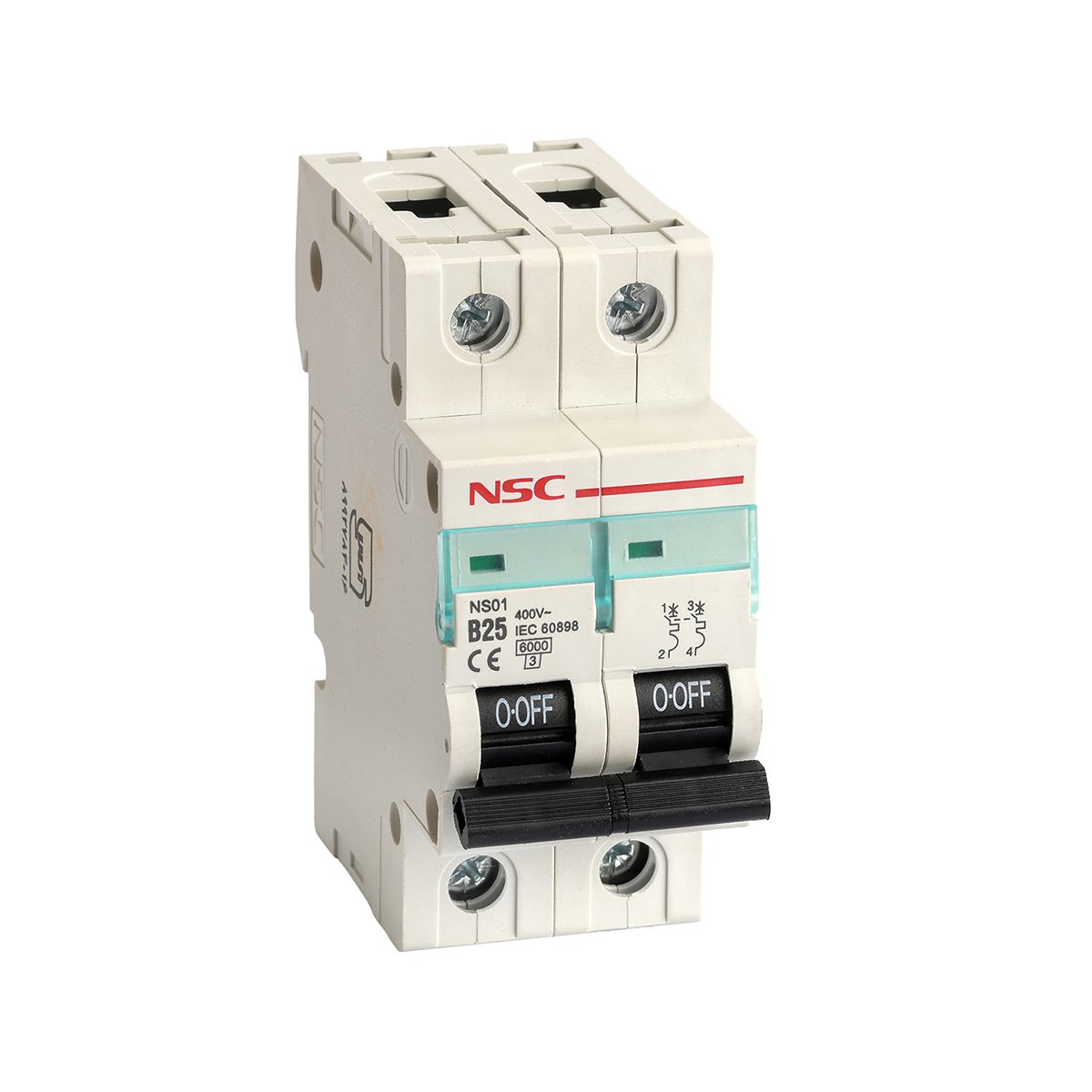

کلید مینیاتوری فاز و نول 25 آمپر مدل B25

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری فاز و نول 25 آمپر مدل B25 یک محصول با طراحی ویژه است که برای حفاظت از مدارهای برقی تک فاز در سیستم‌های مسکونی، تجاری و صنعتی مورد استفاده قرار می‌گیرد. این فیوز مینیاتوری ۲۵ آمپر قادر است از مدارهای توزیع برق در برابر اتصال کوتاه، اضافه‌بار و نوسانات ولتاژ به‌طور مؤثر محافظت کند. با استفاده از این کلید مینیاتوری دو پل فاز و نول ۲۵ آمپر، می‌توانید ایمنی سیستم‌های برقی خود را تضمین کرده و از آسیب به دستگاه‌ها و تجهیزات جلوگیری کنید.

ویژگی‌های کلیدی فیوز مینیاتوری دو پل فاز و نول 25 آمپر

حفاظت همه‌جانبه در مدارهای تک فاز: این فیوز مینیاتوری ۲۵ آمپر برای مدارهای فاز و نول ۲۳۰ ولت AC طراحی شده است و می‌تواند از تجهیزات برقی در برابر اضافه‌بار و اتصال کوتاه محافظت کند.
عملکرد سریع در هنگام وقوع اضافه‌بار: فیوز مینیاتوری ۲۵ آمپر دارای قابلیت قطع سریع مدار در زمانی کوتاه است، به‌ویژه وقتی جریان از حد مجاز فراتر می‌رود (۳ تا ۵ برابر جریان نامی).
مکانیزم حفاظتی پیشرفته: با بهره‌گیری از سیستم مغناطیسی و حرارتی، این فیوز مینیاتوری فاز و نول ۲۵ آمپر می‌تواند به‌سرعت جریان اضافی یا اتصال کوتاه را شناسایی کرده و مدار را قطع کند.
نصب آسان و استاندارد: این کلید مینیاتوری 25A به‌راحتی روی ریل استاندارد DIN 35mm نصب می‌شود و نیازی به ابزار خاصی ندارد.
طول عمر بالا و مقاوم در برابر شرایط سخت: این فیوز به‌خوبی در شرایط مختلف آب و هوایی و محیط‌های صنعتی عمل کرده و در برابر تغییرات ولتاژ و ضربات الکتریکی مقاوم است.

مشخصات فنی فیوز مینیاتوری فاز و نول 25 آمپر مدل B25

نوع محصول: فیوز مینیاتوری (MCB) فاز و نول
جریان نامی: ۲۵ آمپر (25A)
کلاس عملکرد: تیپ B – قطع در ۳ تا ۵ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر
استانداردها: IEC 60898-1 و IEC 60947-2
نحوه نصب: بر روی ریل استاندارد DIN 35mm

عملکرد فیوز مینیاتوری فاز و نول 25 آمپر مدل B25

حفاظت از مدار در برابر اضافه‌بار: زمانی که جریان مصرفی از ۲۵ آمپر بیشتر شود، این فیوز مینیاتوری به‌طور خودکار مدار را قطع می‌کند تا از آسیب به کابل‌ها و تجهیزات برقی جلوگیری شود.
قطع سریع در هنگام اتصال کوتاه: به‌محض وقوع اتصال کوتاه، این فیوز به‌سرعت مدار را قطع کرده و از انتقال آسیب به سیستم‌های برق جلوگیری می‌کند.
حفاظت از نوسانات ولتاژ: این فیوز با قطع کردن مدار در برابر نوسانات شدید و اتصال کوتاه به‌طور مؤثر از آسیب به دستگاه‌ها جلوگیری می‌کند.

کاربردهای فیوز مینیاتوری فاز و نول 25 آمپر

حفاظت از سیستم‌های توزیع برق در واحدهای مسکونی و تجاری
سیستم‌های روشنایی و لوازم برقی با مصرف متوسط
حفاظت از پمپ‌ها، تهویه‌ها و تجهیزات برقی سنگین
مدارهای توزیع برق در محیط‌های صنعتی سبک
کنترل و حفاظت از دستگاه‌های برقی با بار مصرفی متوسط

چرا فیوز مینیاتوری فاز و نول 25 آمپر مدل B25؟

فیوز مینیاتوری فاز و نول 25 آمپر به دلیل عملکرد سریع، حفاظت از مدار در برابر اضافه‌بار و اتصال کوتاه، و نصب آسان، یک انتخاب مناسب برای حفاظت از سیستم‌های الکتریکی تک فاز است. با کیفیت ساخت بالا و عملکرد پایدار، این فیوز مینیاتوری فاز و نول گزینه‌ای ایده‌آل برای حفاظت از مدارهای برق در محیط‌های مسکونی، تجاری و صنعتی به شمار می‌آید.
