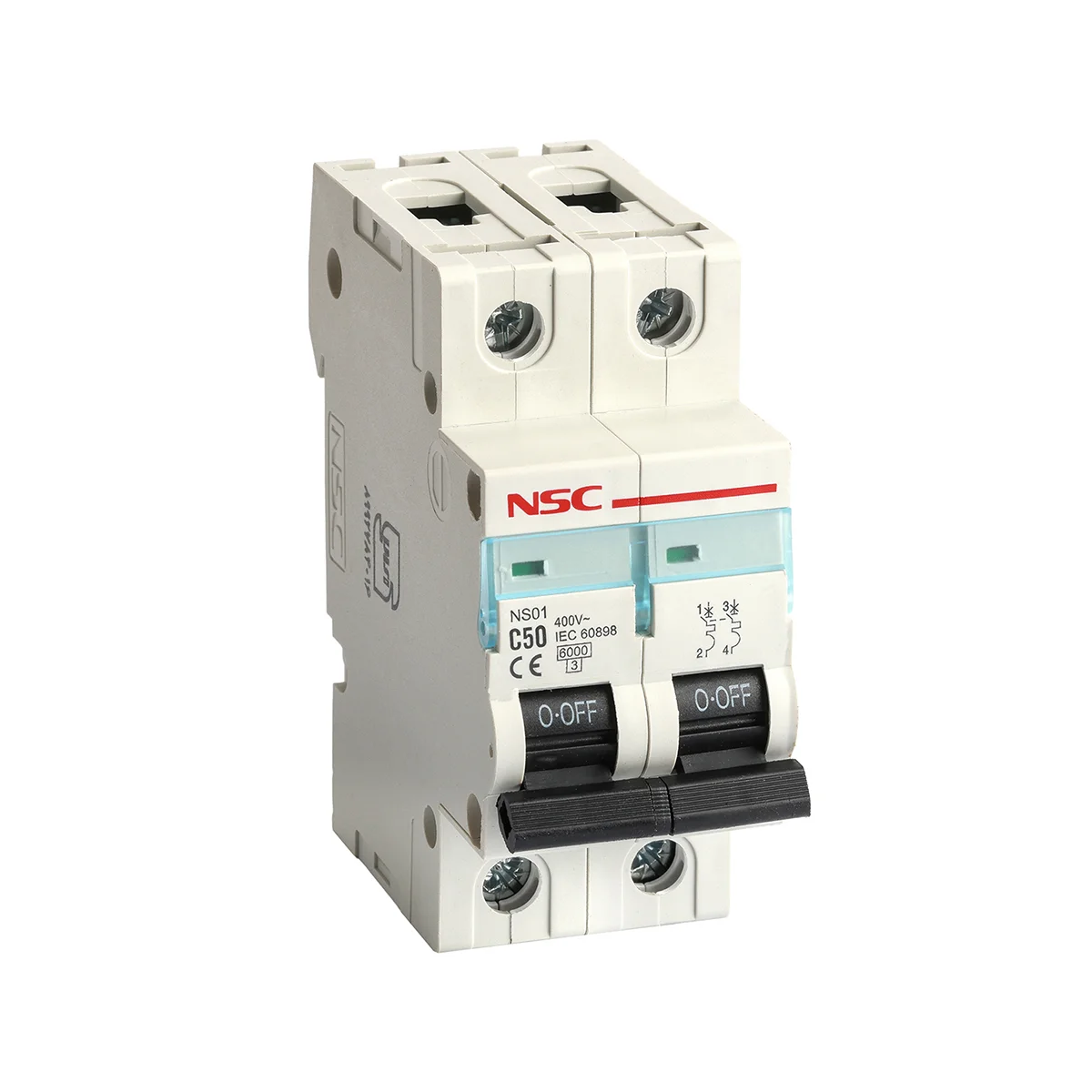

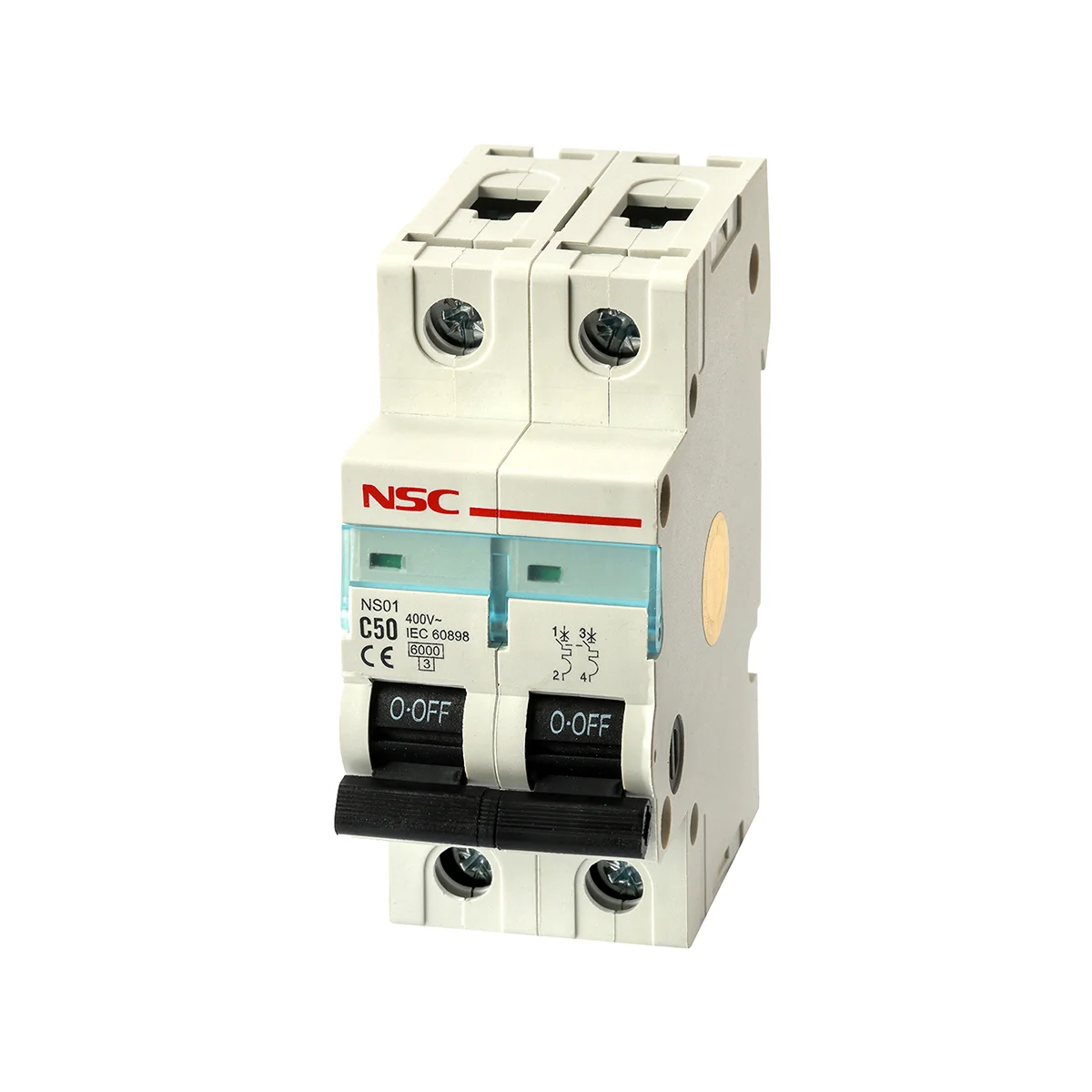

کلید مینیاتوری فاز ونول 50 آمپر تیپ B

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

کلیدهای مینیاتوری تایپ B نیرو سامان خاور، به دلیل سرعت عمل مناسب و قابلیت اطمینان بالا، انتخابی استاندارد برای حفاظت از مدارهای الکتریکی در مصارف خانگی و تجاری سبک محسوب می‌شوند. این کلیدها با دقت و کیفیت بالا طراحی شده‌اند تا از تجهیزات شما در برابر خطرات رایج محافظت کنند.

حفاظت در برابر اضافه جریان (Overcurrent Protection): این کلیدها در صورت بروز جریان بیش از حد مجاز (ناشی از بار اضافی یا اتصال کوتاه) به‌سرعت مدار را قطع کرده و از آسیب به سیم‌کشی و دستگاه‌های متصل جلوگیری می‌کنند.
منحنی قطع تیپ B: مشخصه اصلی این کلیدها، منحنی قطع تیپ B است. این یعنی در جریانی بین 1 تا 5 برابر جریان نامی، کلید عمل کرده و مدار را قطع می‌کند. این ویژگی، آن‌ها را برای بارهایی که جریان راه‌اندازی (starting current) کمی دارند، ایده‌آل می‌سازد.
مناسب برای مصارف خانگی و سبک: به دلیل همین منحنی قطع، این کلیدها بیشتر برای محافظت از مدارهای روشنایی، پریزهای معمولی، سیستم‌های گرمایشی کوچک و تجهیزات الکترونیکی حساس در منازل، ادارات و فروشگاه‌ها استفاده می‌شوند.
سرعت عمل بالا در زمان اتصال کوتاه: در هنگام وقوع اتصال کوتاه (جریان بسیار بالا)، کلید مینیاتوری تیپ B با سرعت زیاد مدار را قطع کرده و از بروز خطرات جدی‌تر جلوگیری می‌کند.
قابلیت اطمینان و دوام: با استفاده از مواد اولیه مرغوب و رعایت استانداردهای بین‌المللی، این کلیدها از دوام و عمر مفید بالایی برخوردارند و عملکردی پایدار را تضمین می‌کنند.
طراحی فشرده و نصب آسان: ابعاد استاندارد و قابلیت نصب سریع روی ریل‌های استاندارد (DIN Rail)، فرآیند نصب و نگهداری تابلوهای برق را آسان‌تر می‌سازد.
نشانگر وضعیت : وضعیت قطع یا وصل بودن کلید به‌وضوح قابل مشاهده است که بررسی و عیب‌یابی سیستم را ساده‌تر می‌کند.
ایمنی در برابر لرزش و ضربه: ساختار مستحکم، مقاومت بالا در برابر لرزش‌های محیطی از خود نشان می‌دهد.

کلیدهای مینیاتوری تایپ B نیرو سامان خاور، انتخابی ایمن، سریع و اقتصادی برای حفاظت از مدارهای الکتریکی در کاربردهای خانگی و تجاری سبک است، جایی که عملکرد قابلیت اطمینان و بدون دغدغه اولویت دارد.
