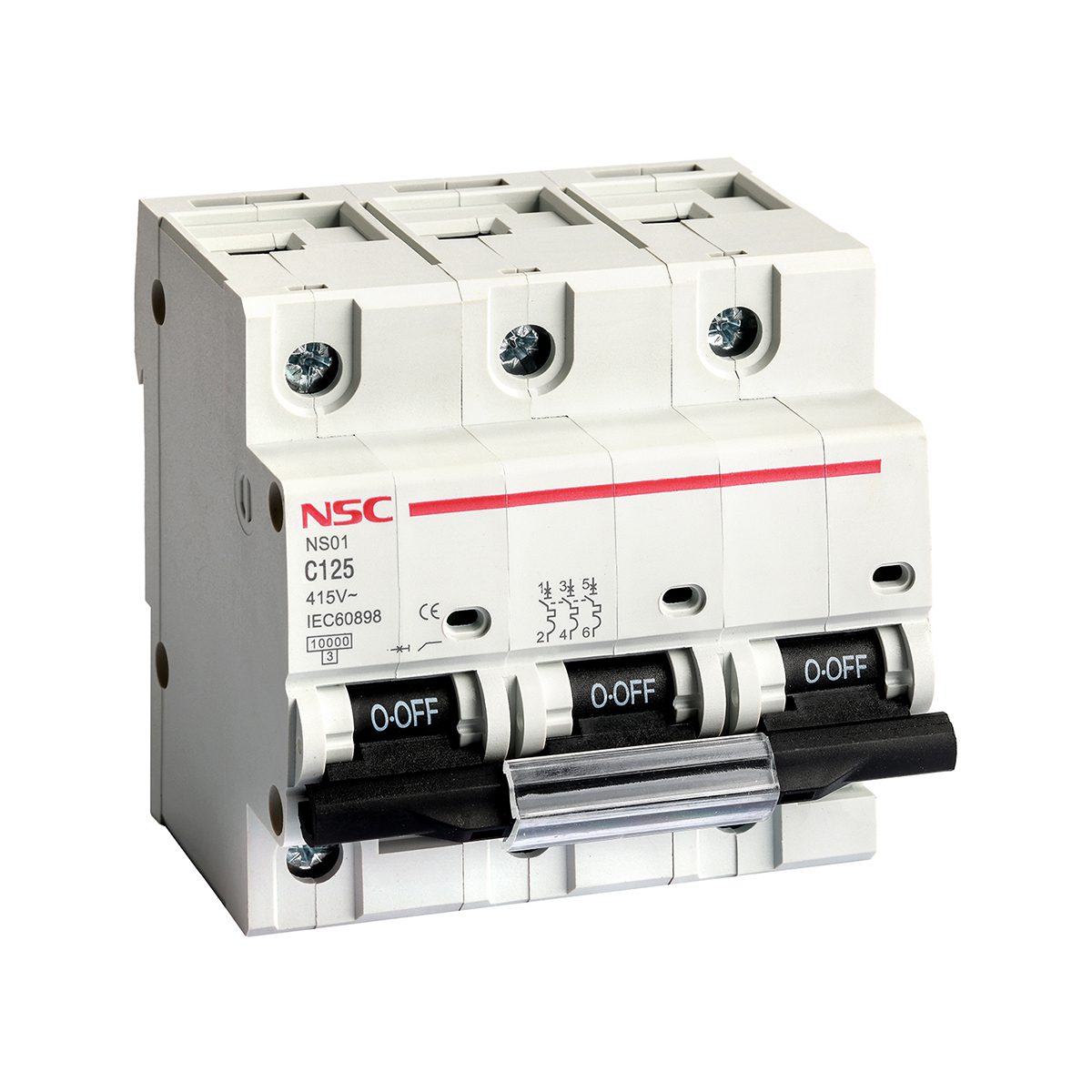

کلید مینیاتوری سه فاز 125 آمپر مدل C125

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری سه فاز 125 آمپر مدل C125 | کلید مینیاتوری 125A | حفاظت قدرتمند برای مدارهای پرمصرف

فیوز مینیاتوری سه فاز 125 آمپر مدل C125 یک تجهیز حفاظتی قدرتمند برای سیستم‌های الکتریکی پرمصرف است که از مدارها در برابر اضافه جریان و اتصال کوتاه محافظت می‌کند. این کلید مینیاتوری 125A با قدرت قطع بالا و طراحی استاندارد، گزینه‌ای ایده‌آل برای کاربردهای صنعتی، تجاری و توزیع برق محسوب می‌شود.

ویژگی‌ فیوز مینیاتوری سه فاز 125 آمپر:

جریان نامی 125 آمپر – مناسب برای مدارهای الکتریکی پرقدرت و تجهیزات صنعتی
قدرت قطع بالا – جلوگیری از آسیب به تجهیزات بر اثر اضافه بار و اتصال کوتاه
تیپ C – ایده‌آل برای تجهیزات صنعتی و موتورهای الکتریکی با جریان راه‌اندازی متوسط
بدنه مقاوم و نسوز – ساخته‌شده از پلی‌آمید 66 برای افزایش ایمنی و دوام
طراحی بهینه بدنه – ایجاد فاصله هوایی مناسب برای جلوگیری از افزایش حرارت
نمایشگر رنگی وضعیت – امکان تشخیص سریع حالت قطع و وصل مدار
قابلیت اتصال دوگانه – امکان نصب آسان و استفاده از باس بار برای توزیع بهتر جریان

کاربردهای کلید مینیاتوری 125 آمپر مدل C125:

حفاظت از تابلوهای برق صنعتی و توزیع انرژی
استفاده در سیستم‌های برق سه فاز با توان بالا
ایمن‌سازی موتورهای الکتریکی و تجهیزات صنعتی پرمصرف
جلوگیری از آسیب‌های ناشی از اضافه جریان در تأسیسات الکتریکی

چرا فیوز مینیاتوری سه فاز 125 آمپر C125؟

این کلید مینیاتوری 125A با عملکرد ایمن، ساختار مستحکم و نصب آسان، انتخابی عالی برای مدارهای سه فاز پرقدرت است. اگر به دنبال فیوز مینیاتوری 125 آمپر با کیفیت بالا و طول عمر بالا هستید، مدل C125 بهترین گزینه برای حفاظت از سیستم‌های الکتریکی شما خواهد بود.
