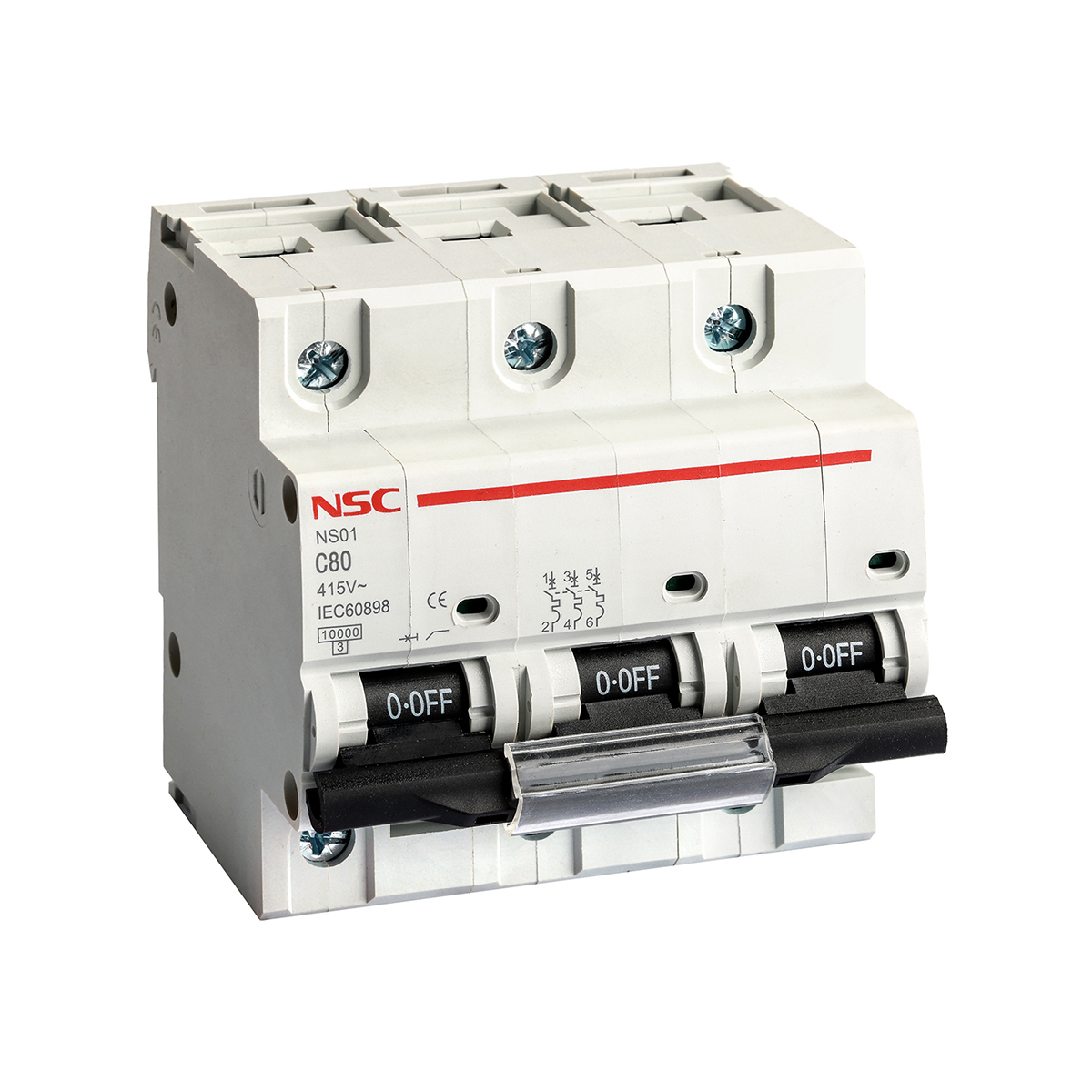

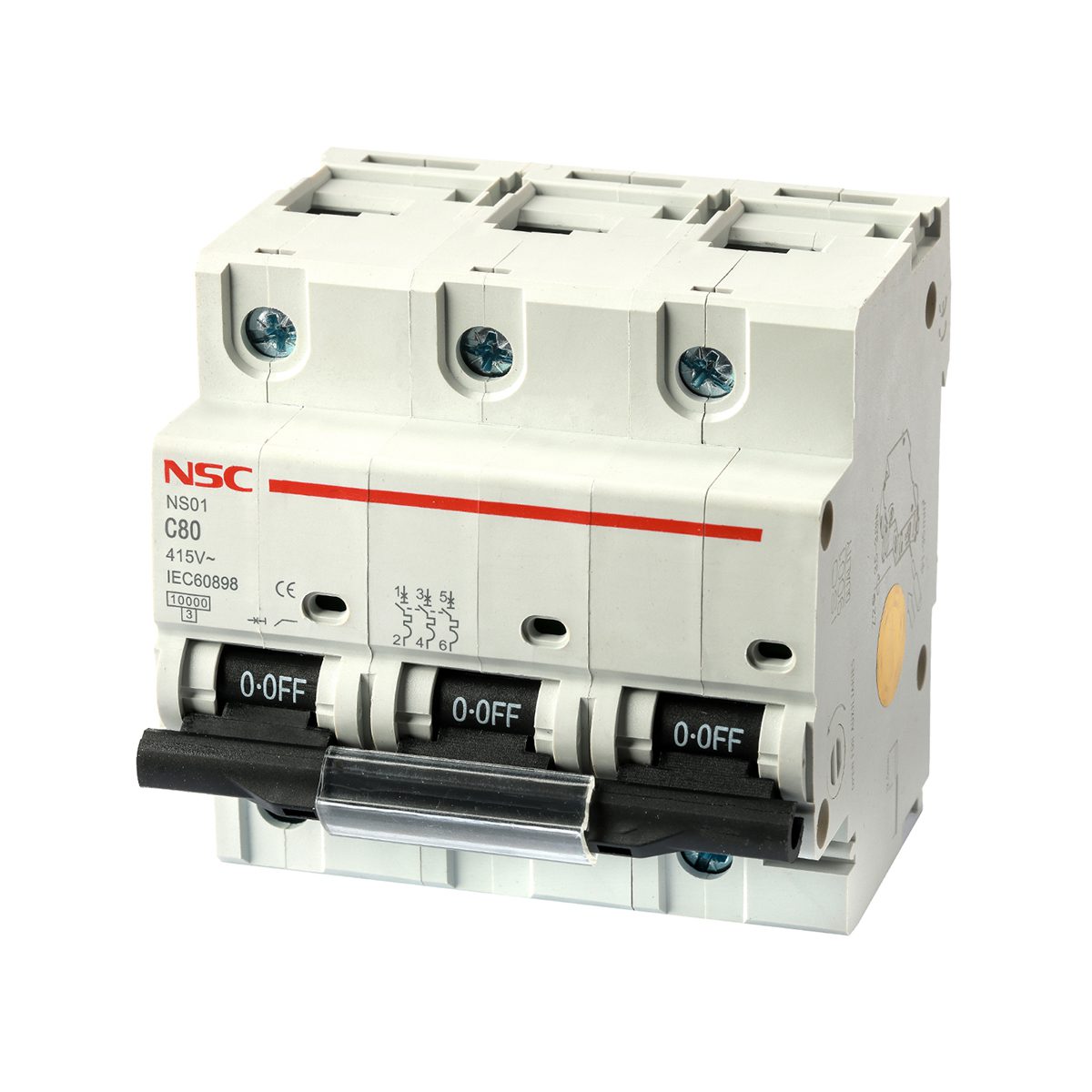

کلید مینیاتوری سه فاز 80 آمپر مدل C80

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری سه فاز 80 آمپر مدل C80 | ایمنی و کنترل جریان در مدارهای پرقدرت

فیوز مینیاتوری سه فاز 80 آمپر مدل C80 یکی از اجزای کلیدی در سیستم‌های الکتریکی است که برای محافظت از تجهیزات در برابر اضافه جریان و اتصال کوتاه طراحی شده است. این کلید مینیاتوری 80A با عملکرد دقیق و طراحی مهندسی‌شده، نقش مهمی در افزایش ایمنی مدارهای سه فاز ایفا می‌کند.

ویژگی‌های برجسته فیوز مینیاتوری سه فاز 80 آمپر:

ظرفیت 80 آمپر – اطمینان از عملکرد پایدار در بارهای سنگین
مکانیزم حفاظتی دوگانه – تشخیص و قطع جریان در شرایط اضافه بار و اتصال کوتاه
ساختار مقاوم و ضدحریق – بدنه از پلی‌آمید 66 برای افزایش ایمنی و طول عمر
طراحی بهینه‌شده برای کاهش حرارت – جلوگیری از داغ شدن بیش از حد مدار
نمایشگر وضعیت – امکان تشخیص سریع حالت روشن یا خاموش بودن مدار
اتصالات متنوع – قابلیت اتصال دوگانه به باس بار و سیم‌کشی مجزا

کاربردهای کلید مینیاتوری 80 آمپر C80:

محافظت از تجهیزات صنعتی در برابر نوسانات جریان
استفاده در تابلوهای برق برای توزیع و کنترل ایمن انرژی
ایمن‌سازی سیستم‌های سه فاز در پروژه‌های تجاری و ساختمانی
کاهش خطرات ناشی از اضافه جریان در تأسیسات برقی

چرا این مدل را انتخاب کنیم؟

با داشتن کلید مینیاتوری 80A مدل C80، شما از عملکردی قابل‌اطمینان، نصب آسان و ایمنی حداکثری در مدارهای الکتریکی بهره‌مند خواهید شد. اگر به دنبال فیوز مینیاتوری 80 آمپر با استانداردهای بالا و عملکرد بهینه هستید، این مدل یک انتخاب ایده‌آل برای محافظت از سیستم‌های الکتریکی شما خواهد بود.
