| NS21-FJ2.5N | ||||
| CERTIFICATION | CQC/CE/RoHS | |||
| MATERIAL | ||||
| Size(mm) | 5.2×42.5×47 | |||
| Screw | M3, Zinc-Coated Steel | |||
| Pressure Frame | Nickel-Coated Brass | |||
| Conductor | Nickel-Coated Brass | |||
| Housing | PA66/V-0 | |||
| ELECTRICAL DATA | ||||
| Standards | IEC 60947-7-1 | |||
| Voltage(V) | 800 | |||
| Current(A) | 32 | |||
| WIRING DATA | ||||
| Strip Length(mm) | 8 | |||
| Flexible Wire(mm²) | 0.2~2.5 | |||
| Rigid Wire(mm²) | 0.2~4 | |||
| Imperial Wire(AWG) | 28~12 | |||
| Torque(N·m) | 0.6~0.8 | |||
| End Plate | ||||
| Model | D-FJ4/10 1.8mm 100 |
|
||
| Thickness | ||||
| Pcs/Bag | ||||
| Fixed Bridge | ||||
| Model | FBRI10-5N |
|
||
| Max Current | 30A | |||
| Pcs/Bag | 20 | |||
| Insertion Bridge | ||||
| Model | EBL10-5 |
|
||
| Max Current | 24ََA | |||
| Pcs/Bag | 10 | |||
| Small Partition&Partition Plate | ||||
| TS-K | Pcs/Bag | 200 | ||
| ATP-FJ | 100 | |||
| Marking Tag | ||||
| ZB5 | Pcs/Bag | 100 | ||

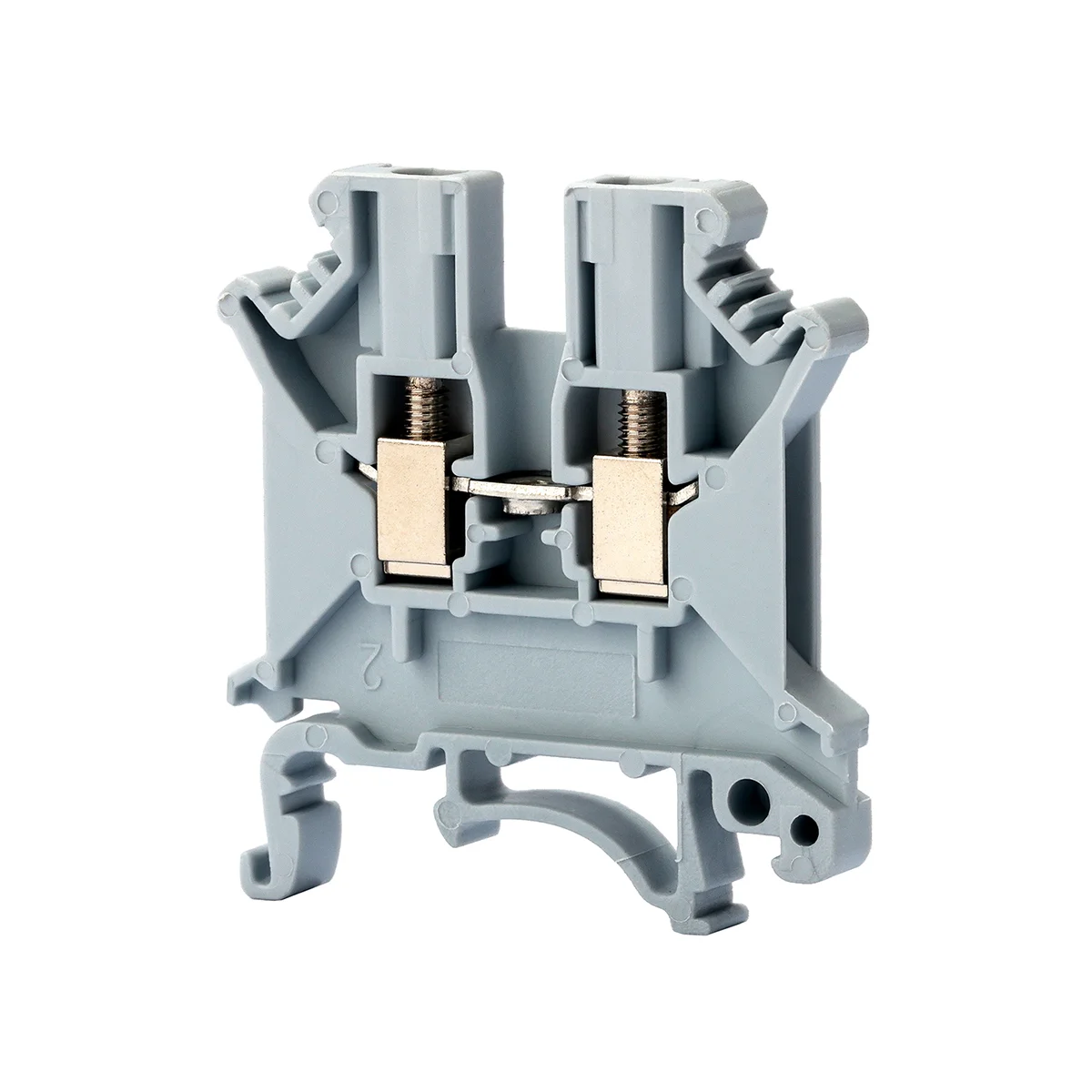

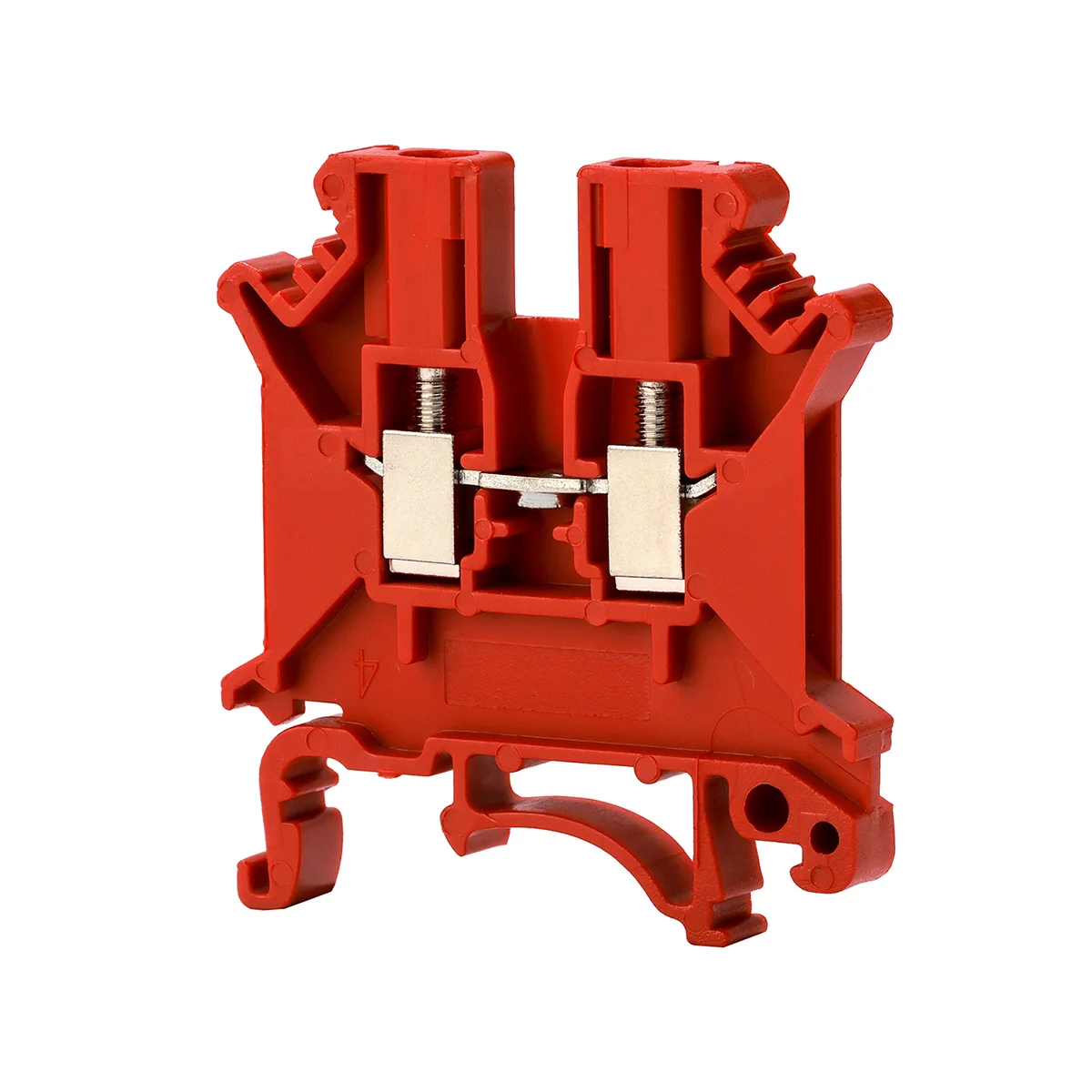

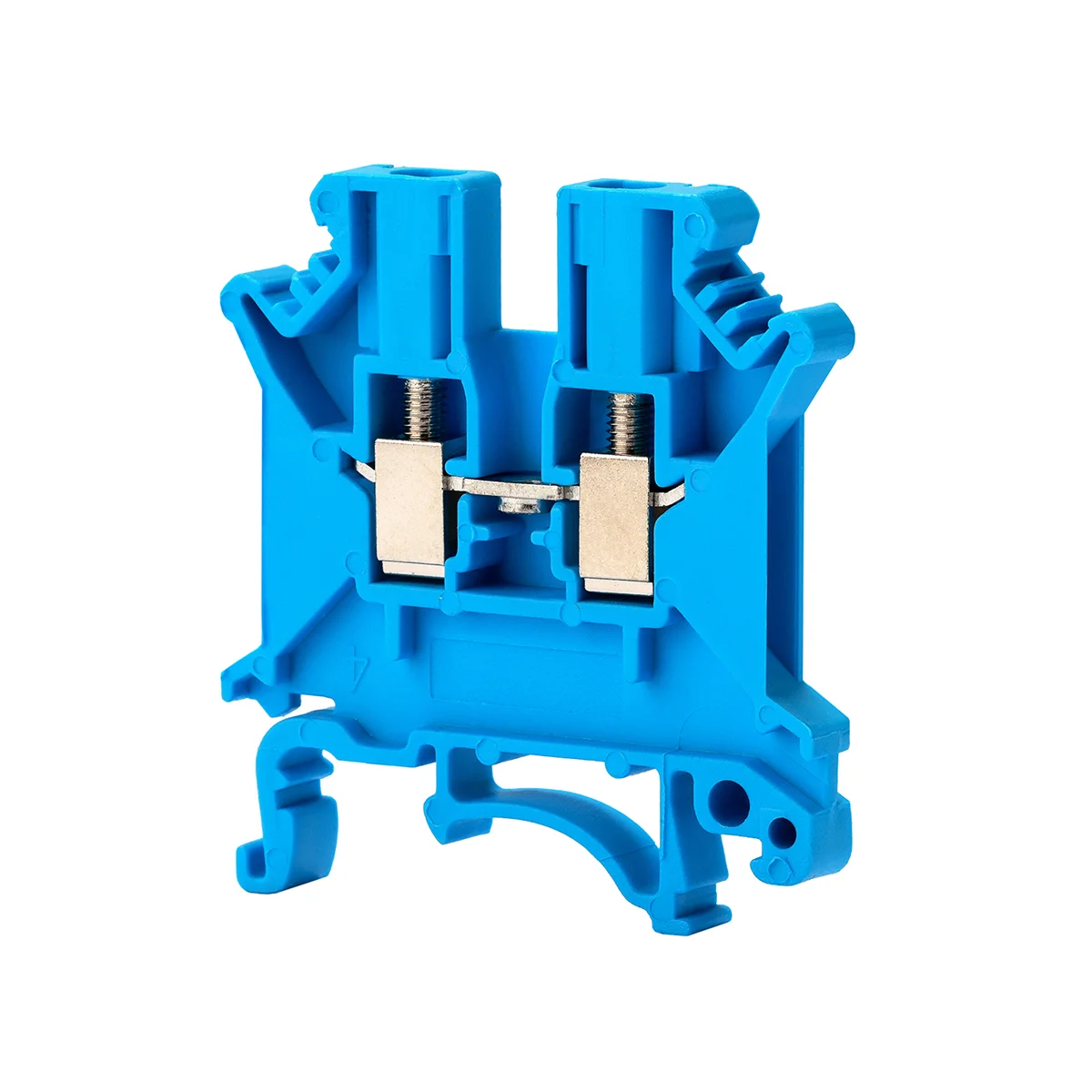

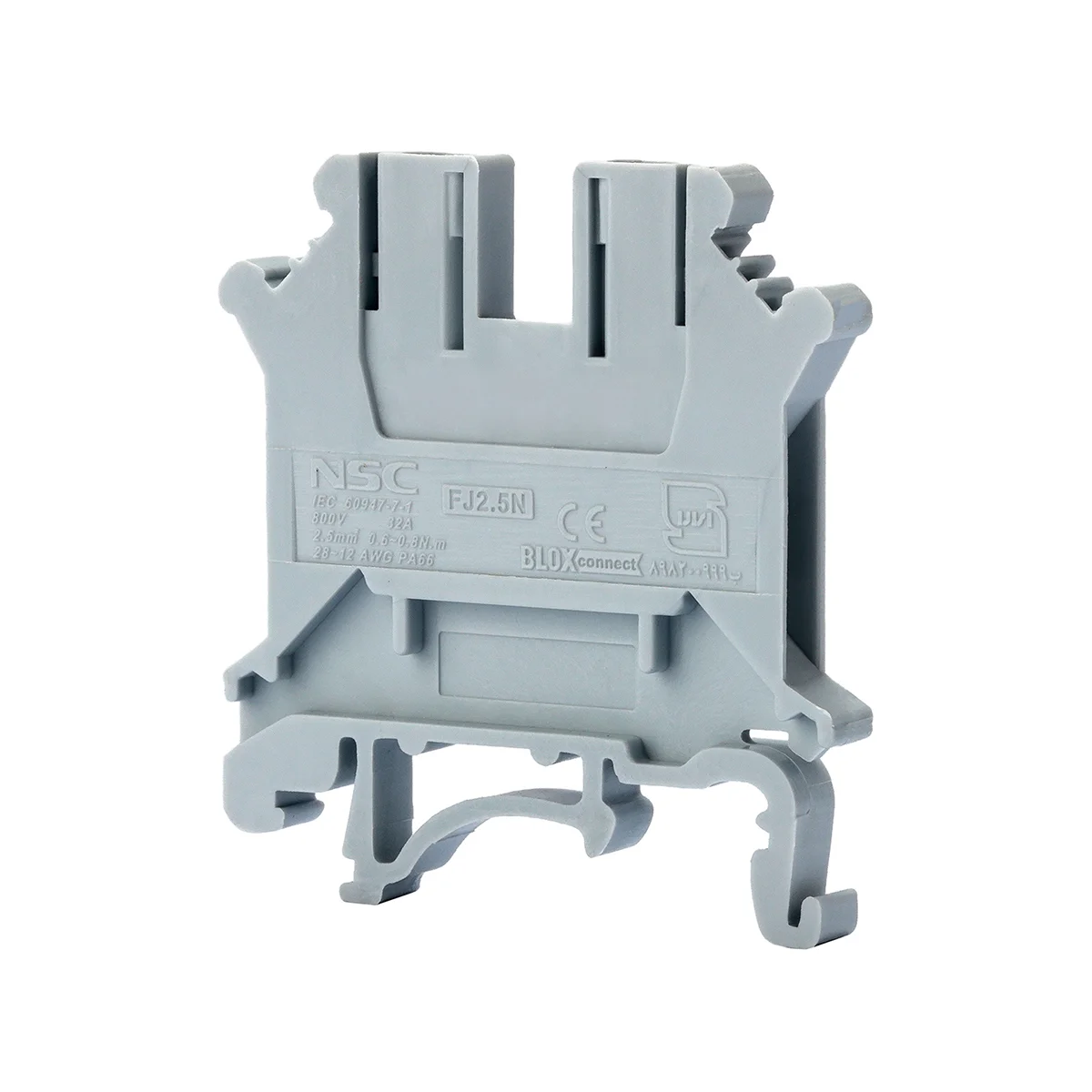

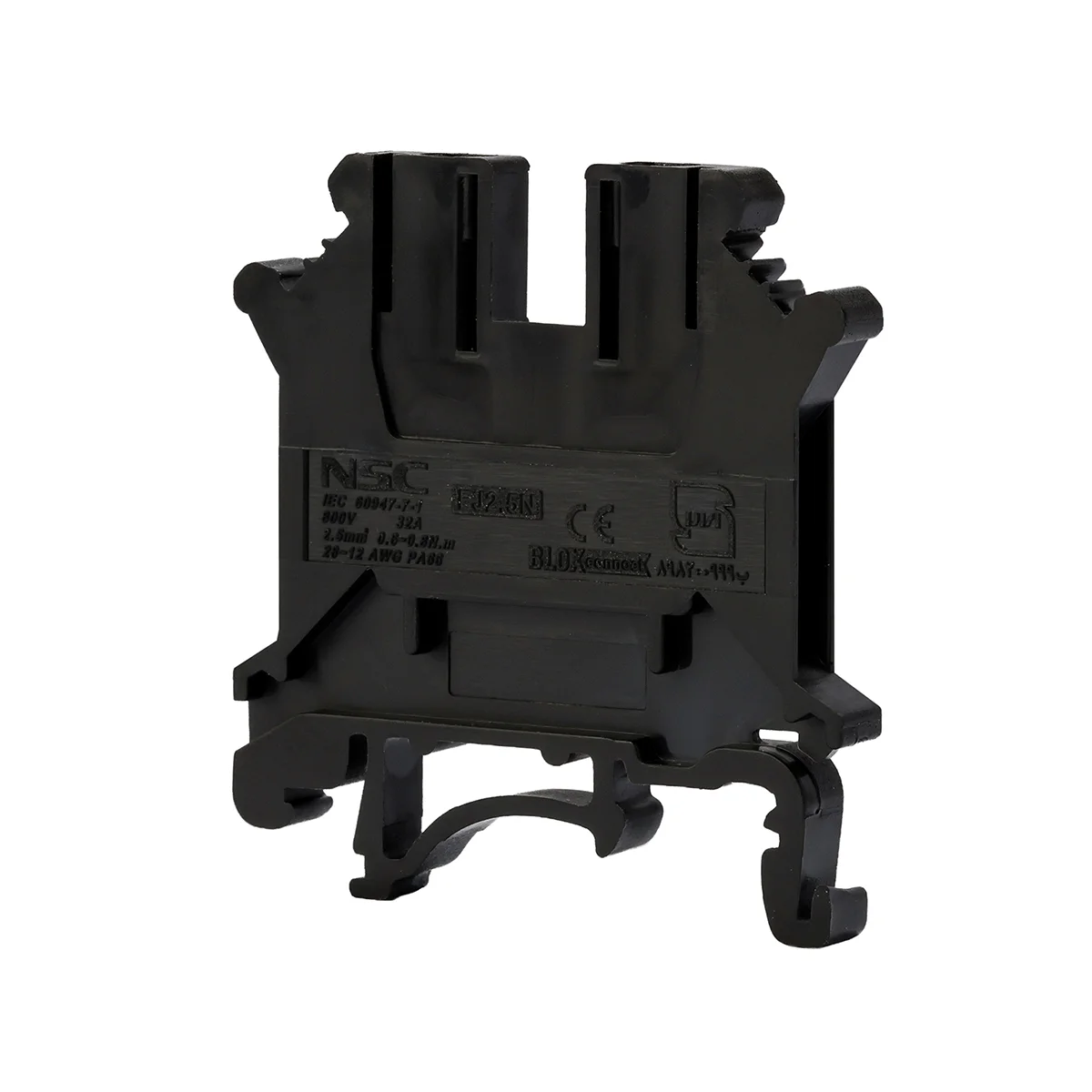

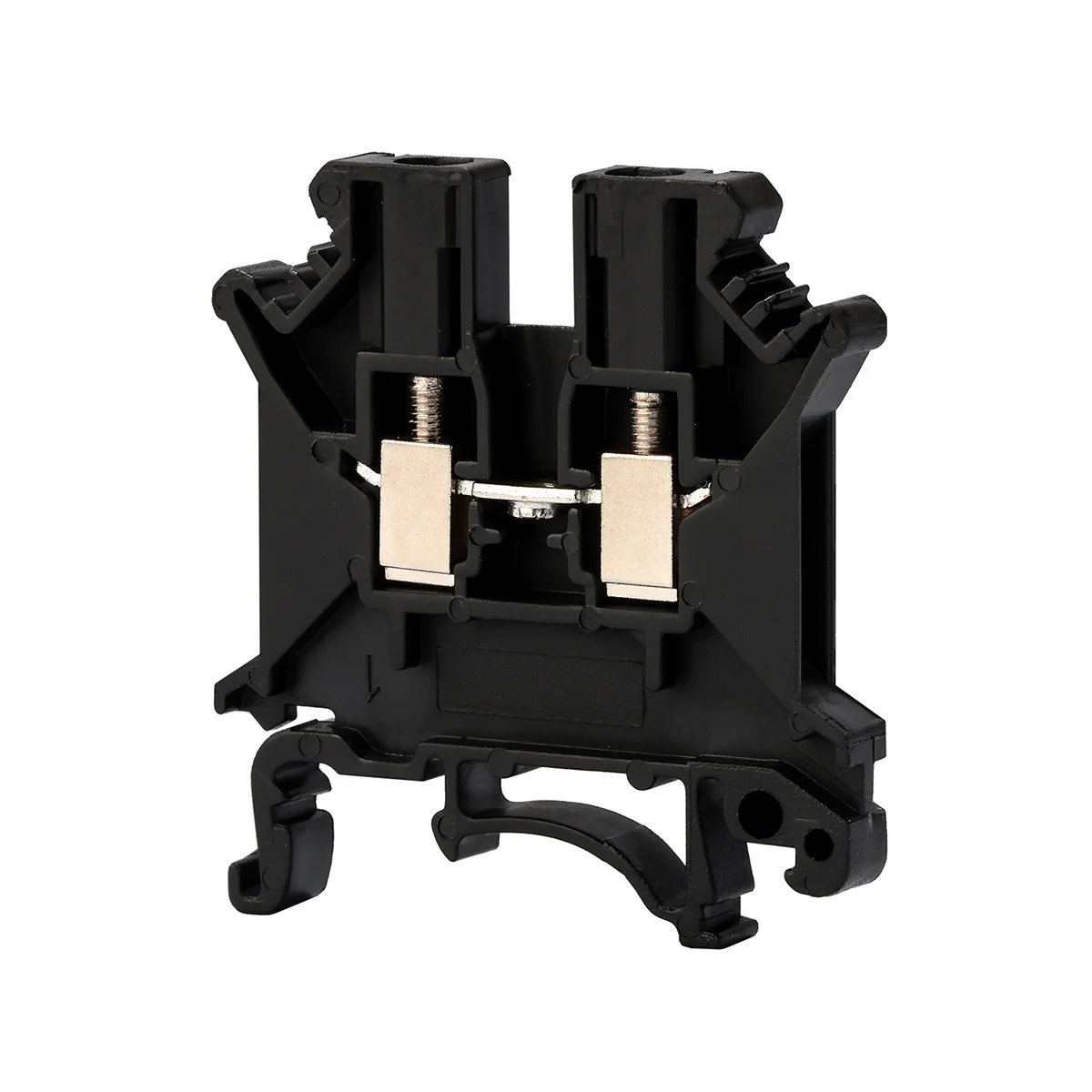

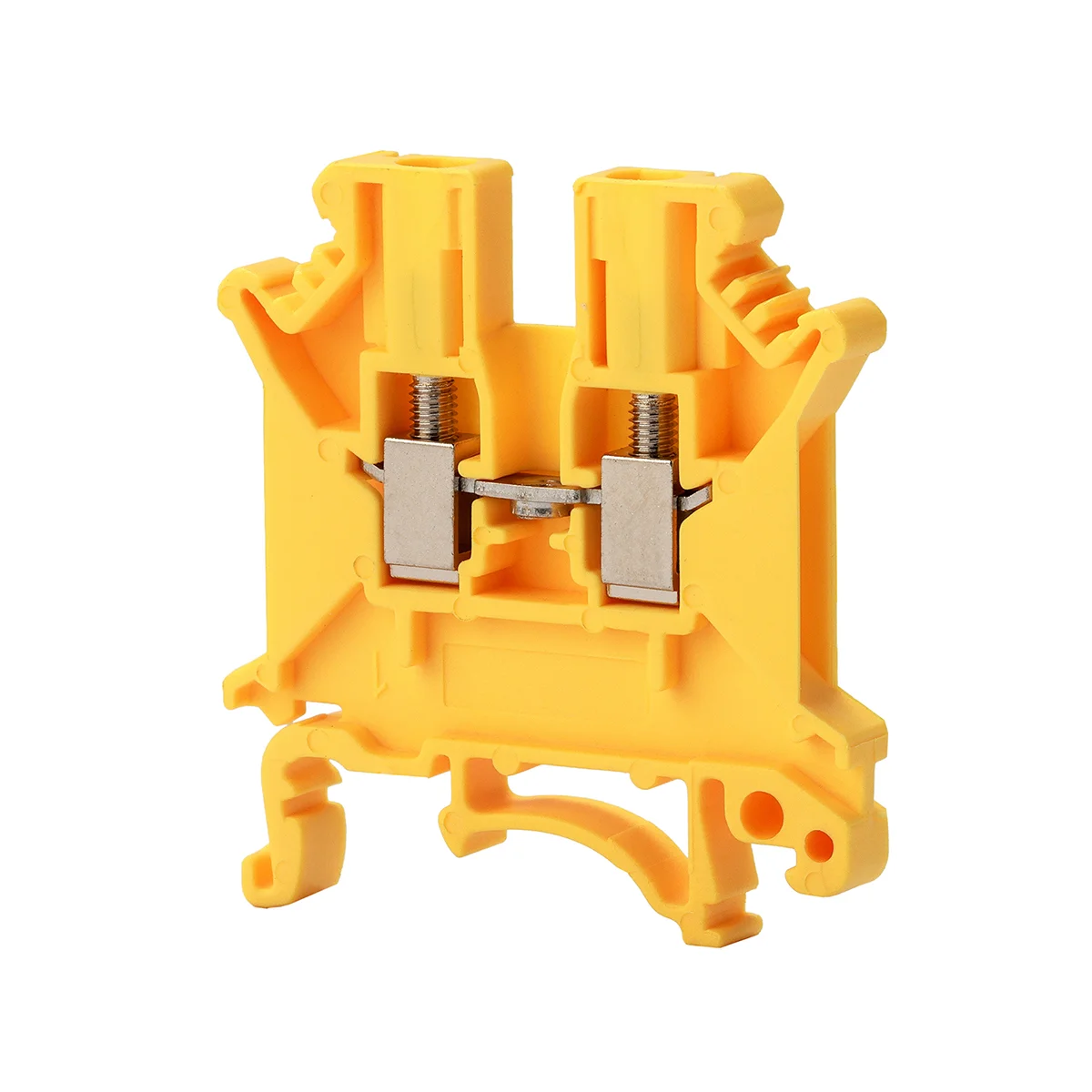

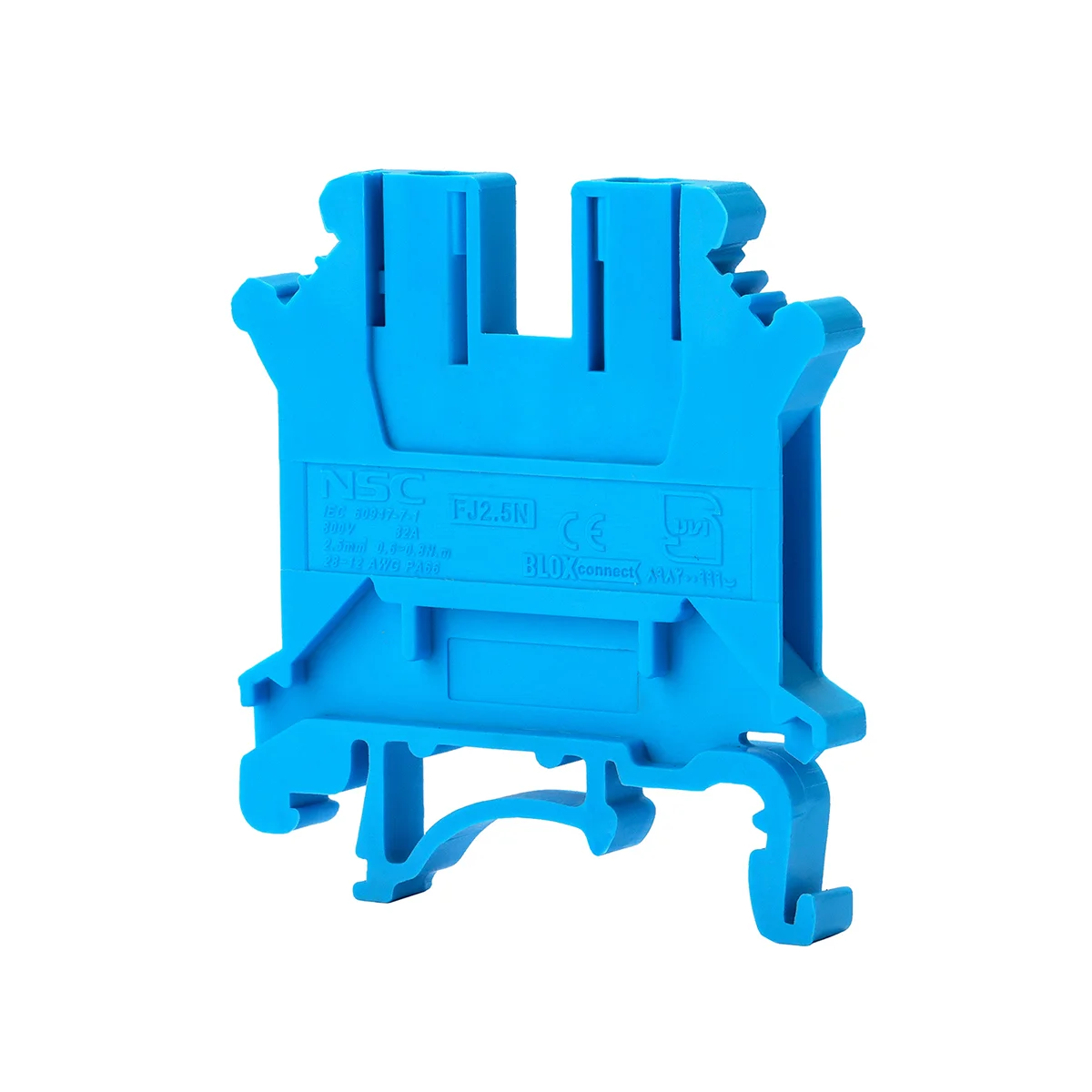

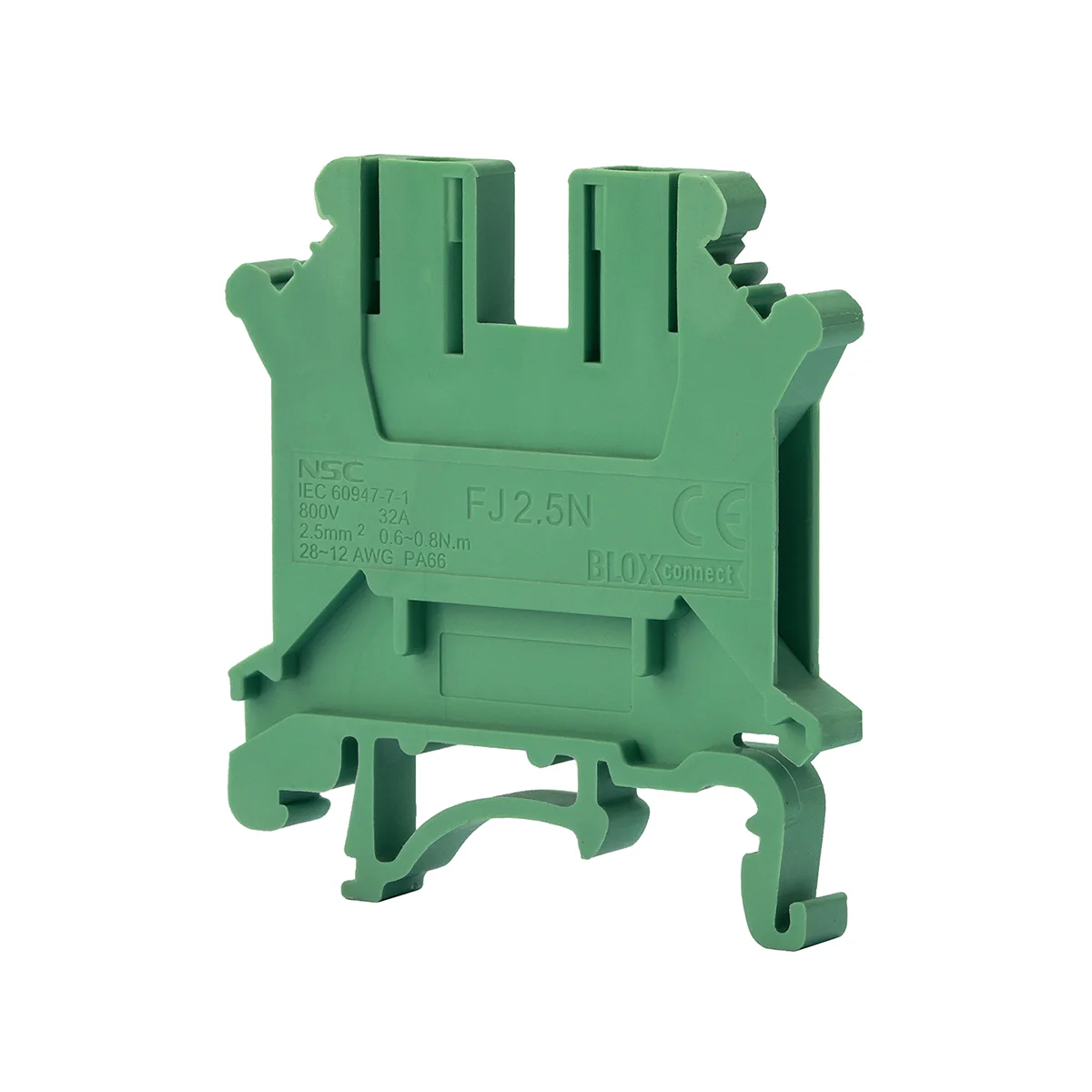

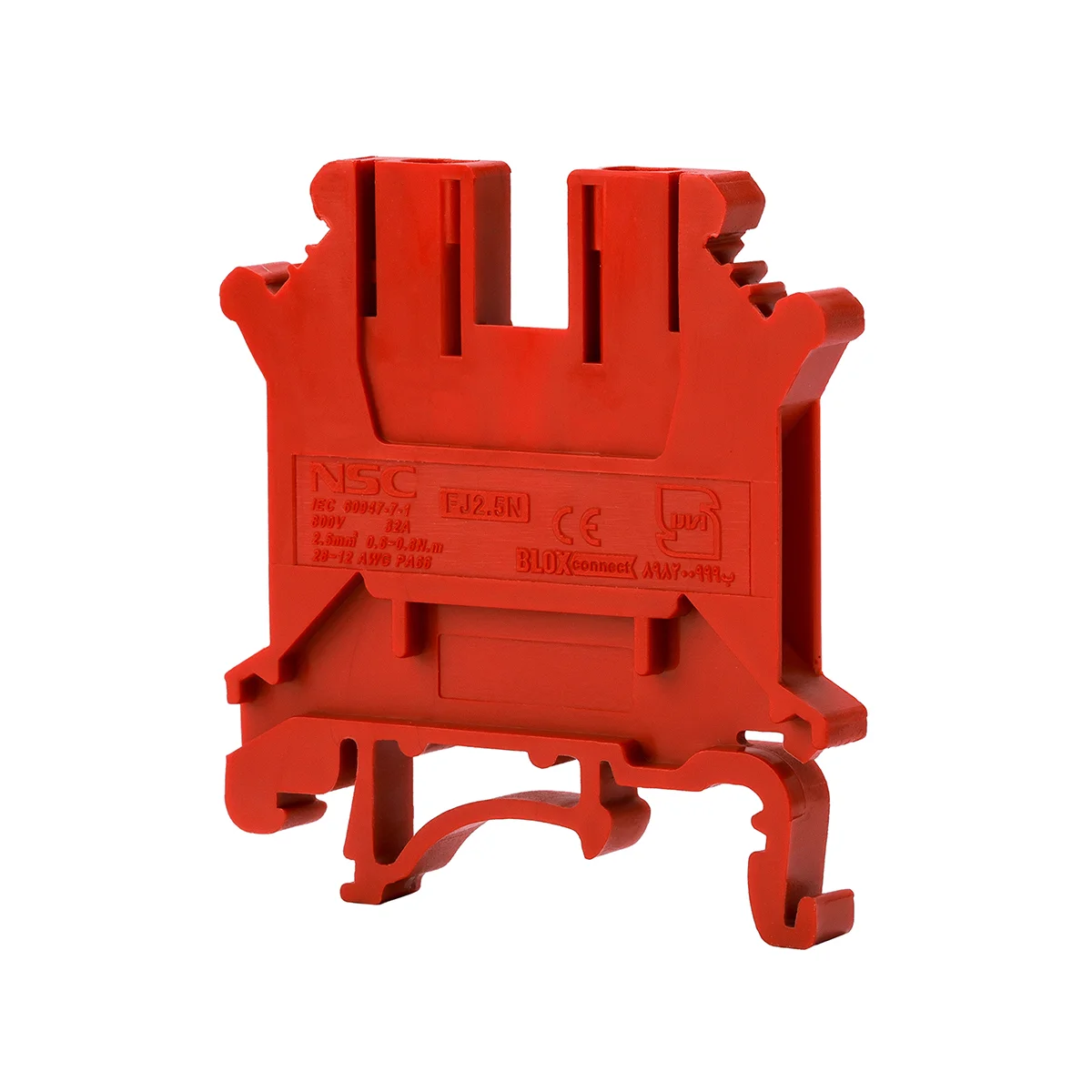

ترمینال ریلی سایز 2.5 (نمره 2.5) – ترمینال تابلویی پیچی NS21-FJ2.5N
ترمینال ریلی سایز 2.5، که در بازار با نام «ترمینال نمره 2.5» هم شناخته می‌شود، یک ترمینال تابلویی پیچی از سری NS-21 برند NSC با کد مدل NS21-FJ2.5N است. این ترمینال ریلی جریان نامی 32 آمپر و ولتاژ نامی 800 ولت را تحمل می‌کند، مطابق استاندارد IEC 60947-7-1 ساخته شده و برای اتصال سیم‌های 0.2~2.5 میلی‌متر مربع افشان (0.2~4 میلی‌متر مربع مفتولی) به کار می‌رود. بدنه آن از جنس پلی‌آمید 66(PA66/V-0) است روی ریل استاندارد ۳۵ میلی‌متری و ریل نوع G نصب می‌شود. مشخصات فنی کامل، جدول اسپک و کد اکسسوری‌های سازگار این ترمینال ریلی را در ادامه می‌بینید.

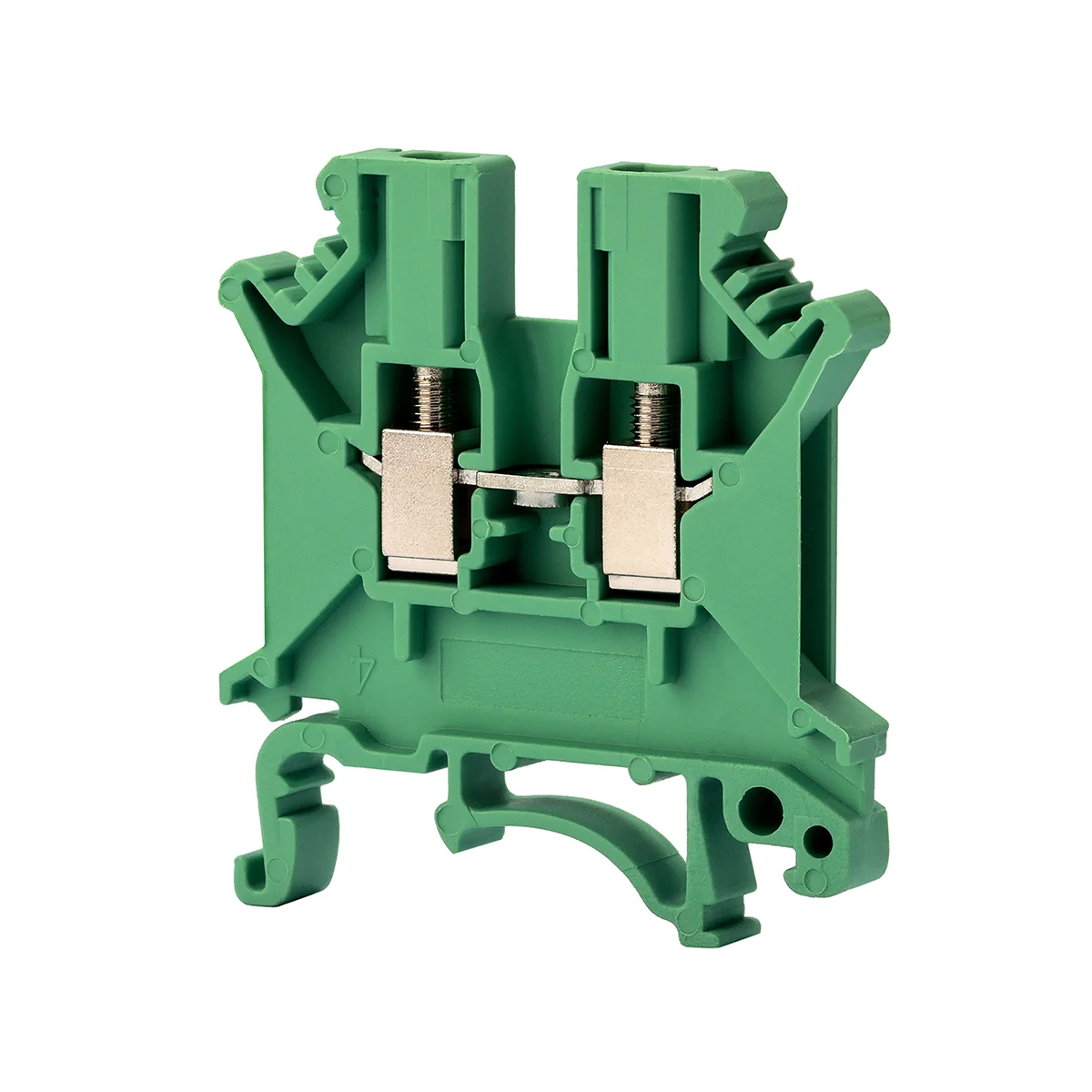

ساختار و اصول عملکرد ترمینال ریلی سایز 2.5
اتصال سیم در این ترمینال تابلویی از طریق پیچ با روکش روی (Zinc-Coated Steel) و (Pressure Frame) از جنس نیکل با روکش برنج انجام می‌شود. قطعه سیم‌گیر در سری NS-21 به‌صورت شمشی (Bar-type) ساخته شده، نه ورق تاخورده؛ این موضوع سطح تماس و پایداری اتصال را در برابر شل‌شدن پیچ در طول زمان بهبود می‌دهد. قطعه رابط (Conductor) داخلی نیز از نیکل با روکش برنج است که مقاومت الکتریکی پایین و دوام در برابر اکسیداسیون را تضمین می‌کند.
استانداردهای رعایت‌شده ترمینال 2.5
ترمینال ریلی سایز 2.5 NS21-FJ2.5N مطابق استاندارد بین‌المللی IEC 60947-7-1 (ترمینال‌های میله‌ای فلزی برای تجهیزات فشار ضعیف) تولید شده و دارای گواهی‌های CQC، CE و RoHS است. جنس بدنه از پلی‌آمید 66 با رده اشتعال‌پذیری V-0 است.
کاربردهای ترمینال تابلویی 2.5
با توجه به جریان نامی این مدل، این ترمینال ریلی برای اتصال و توزیع مدارهای فرمان، روشنایی و بار سبک در تابلوهای برق ساختمانی، پنل‌های کنترل موتور و باکس‌های اتصال کاربرد دارد. پذیرش جامپر هم از بالا و هم از بغل، امکان ایجاد مدارهای مشترک (Common) بین چند ترمینال مجاور را بدون سیم‌کشی اضافه فراهم می‌کند. قابلیت جداسازی آسان هر واحد از روی ریل نیز تعمیر و توسعه تابلو را ساده می‌کند.
تفاوت سایز 2.5 با سایر سایزهای ترمینال ریلی NSC
سری NS-21 در سایزهای مختلف از ۲٫۵ تا ۱۵۰ عرضه می‌شود تا متناسب با جریان مدار انتخاب شود. برای جریان‌های بالاتر، ترمینال ریلی سایز 4 (جریان نامی 41 آمپر) پیشنهاد می‌شود. تفاوت اصلی سایزهای مختلف در قطر پیچ، محدوده سطح مقطع سیم قابل اتصال و ابعاد فیزیکی بدنه است؛ سایر مشخصات ساختاری (جنس بدنه، جنس سیم‌گیر، استاندارد) در کل سری یکسان است. فهرست کامل سایزهای دیگر را می‌توانید در صفحه دسته‌بندی ترمینال‌های ریلی NSC مشاهده نمایید.
معیار انتخاب سایز مناسب ترمینال ریلی 2.5
انتخاب سایز (نمره) ترمینال ریلی باید بر اساس دو پارامتر اصلی انجام شود:
جریان عبوری مدار و سطح مقطع سیم مصرفی. برای مداری با سیم افشان 0.2~2.5 میلی‌متر مربع یا مفتولی 0.2~4 میلی‌متر مربع و جریان حداکثر 32 آمپر، ترمینال ریلی سایز 2.5 (NS21-FJ2.5N) انتخاب صحیح است. استفاده از سایز کوچک‌تر از نیاز واقعی مدار می‌تواند باعث گرم‌شدن بیش‌ازحد ترمینال شود.
نکات نصب و ایمنی ترمینال تابلویی 2.5
- ترمینال روی ریل استاندارد ۳۵ میلی‌متری (DIN Rail) یا ریل نوع G نصب می‌شود.
- طول لخت‌کردن سیم دقیقاً 8 میلی‌متر رعایت شود تا اتصال کامل با قطعه سیم‌گیر برقرار شود.
- گشتاور بستن پیچ باید در محدوده 0.6~0.8 نیوتن‌متر باشد؛ گشتاور کمتر باعث اتصال سست و گشتاور بیشتر باعث آسیب به رزوه پیچ می‌شود.
اشتباهات رایج در خرید و نصب ترمینال تابلویی 2.5
رایج‌ترین اشتباه، انتخاب سایز ترمینال بر اساس ابعاد ظاهری به‌جای جریان و سطح مقطع سیم واقعی مدار است. اشتباه دیگر، عدم استفاده از اکسسوری مناسب (پلاک انتهایی یا پل جامپر در صورت وجود) است که باعث لقی مکانیکی ردیف ترمینال روی ریل یا اتصال نادرست جامپر می‌شود. همچنین رعایت‌نکردن گشتاور استاندارد پیچ (0.6~0.8 نیوتن‌متر) یکی از دلایل شایع گرم‌شدن و سوختگی ترمینال در بلندمدت است.
جدول مشخصات فنی ترمینال ریلی سایز 2.5 (NS21-FJ2.5N)
| پارامتر | مقدار |
|---|---|
| گواهی‌نامه | CQC / CE / RoHS |
| ابعاد (میلی‌متر) | 5.2×42.5×47 |
| جنس پیچ | فولاد با روکش روی (Zinc-Coated Steel) – M3 |
| جنس قاب فشاردهنده (Pressure Frame) | نیکل با روکش برنج |
| جنس قطعه رابط (Conductor) | نیکل با روکش برنج |
| جنس بدنه | پلی‌آمید 66، رده V-0 (PA66/V-0) |
| استاندارد | IEC 60947-7-1 |
| ولتاژ نامی | 800 ولت |
| جریان نامی | 32 آمپر |
| طول لخت‌کردن سیم | 8 میلی‌متر |
| سیم افشان قابل اتصال | 0.2~2.5 میلی‌متر مربع |
| سیم مفتولی قابل اتصال | 0.2~4 میلی‌متر مربع |
| سایز سیم بر اساس AWG | 28~12 |
| گشتاور بستن پیچ | 0.6~0.8 نیوتن‌متر |
| تعداد در کارتن اصلی | 3600 عدد |
| پلاک انتهایی (End Plate) | D-FJ4/10 – ضخامت 1.8mm |
| پل ثابت (Fixed Bridge) | FBRI10-5N – جریان حداکثر 30A |
| پل ورودی (Insertion Bridge) | EBL10-5 – جریان حداکثر 24A |
| پارتیشن کوچک | TS-K |
| برچسب مارکینگ | NS21-FJ2.5N |
سوالات متداول درباره ترمینال ریلی سایز 2.5
۱. ترمینال ریلی سایز 2.5 (نمره 2.5) با چه ضخامت سیمی سازگار است؟
این ترمینال با سیم افشان 0.2~2.5 میلی‌متر مربع و سیم مفتولی
0.2~4 میلی‌متر مربع (معادل AWG 28~12) کار می‌کند.
۲. حداکثر جریان قابل تحمل ترمینال ریلی سایز 2.5 چقدر است؟
جریان نامی این ترمینال 32 آمپر و ولتاژ نامی آن 800 ولت است.
۳. آیا ترمینال ریلی سایز 2.5 روی همه ریل‌های استاندارد نصب می‌شود؟
بله، این ترمینال روی ریل ۳۵ میلی‌متری استاندارد و ریل نوع G قابل نصب است.
۴. تفاوت ترمینال ریلی سایز 2.5 با سایر سایزهای سری NS-21 چیست؟
تفاوت اصلی در جریان نامی، قطر پیچ و محدوده سطح مقطع سیم است.
برای جریان‌های بالاتر، ترمینال ریلی سایز 4 (جریان نامی 41 آمپر) پیشنهاد می‌شود. برای دیدن مشخصات کامل سایزهای دیگر می‌توانید به
صفحه دسته‌بندی ترمینال‌های ریلی مراجعه کنید.
۵. گشتاور مناسب برای بستن پیچ ترمینال ریلی سایز 2.5 چقدر است؟
گشتاور استاندارد بستن پیچ 0.6~0.8 نیوتن‌متر است.
۶. آیا این ترمینال دارای گواهی استاندارد بین‌المللی است؟
بله، مطابق استاندارد IEC 60947-7-1 تولید شده و گواهی‌های CQC، CE و RoHS دارد..
ترمینال ریلی سایز 2.5 (نمره 2.5) مدل NS21-FJ2.5N با جریان نامی 32 آمپر، ولتاژ 800 ولت، بدنه پلی‌آمید 66 و استاندارد IEC 60947-7-1، گزینه‌ای مطمئن برای مدارهای متناسب با این محدوده جریان در تابلوهای برق صنعتی و ساختمانی است. برای مشاهده قیمت، موجودی و سایر سایزهای این ترمینال تابلویی می‌توانید به صفحه دسته‌بندی محصولات NSC مراجعه کنید.
