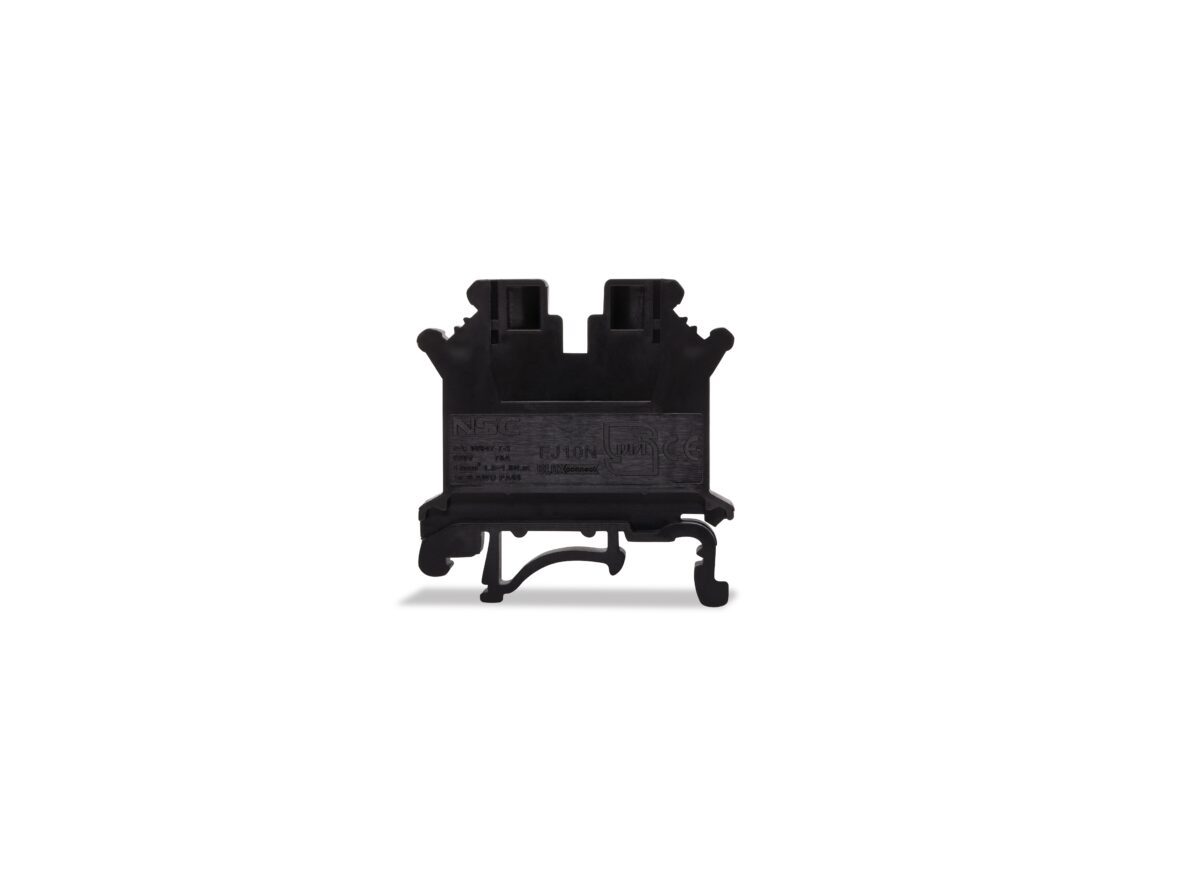

انواع بلوک های ترمینال

بلوک های ترمینال نسخه پیشرفته تری از لحیم کاری یا نوار چسب هستند که راه مناسبی برای اتصال و قطع سیم ها ارائه می دهند.

راه های زیادی برای طبقه بندی بلوک های ترمینال وجود دارد. رایج ترین آن‌ها روش اتصال و روش ایمن سازی سیم است. با شناخت عملکرد آن‌ها، می توانید ازایمنی اتصالات اطمینان حاصل کنید، تعمیر و نگهداری و عیب یابی تابلو برق را آسان تر و مونتاژ آن را ساده کنید.

در هر بلوک ترمینال چه انتظاری باید داشت

بلوک های ترمینال در بسیاری از کاربردهای الکتریکی و الکترونیکی (مانند تابلوهای کنترل)، برای چیدمان منظم و شناسایی سریع ضروری هستند.

تمام بلوک های ترمینال دارای بدنه عایق هستند که یک یا چند شینه حامل جریان را در خود جای داده و پایه ای برای اتصال سیم  فراهم می‌کند. معمولاً جریان الکتریکی را که از طریق هادی مسی از منبع تغذیه منتقل می شود، دریافت می کنند.

متداول‌ترین روش نصب بلوک های ترمینال، ریل DIN است. با این روش سیم‌کشی ساده‌تر و فضای کمتری در پانل یا کابینت اشغال می‌شود.

انتخاب بلوک های ترمینال، بستگی به کاربرد آن‌ها دارد اینکه از آن‌ها برای توزیع برق، کنترل یا منظور دیگری در مونتاژ تابلو استفاده  می‌کنید.

انواع بلوک های ترمینال

بلوک‌های ترمینال را می‌توان بر اساس نحوه اتصال سیم، کاربرد، نوع جریان، ولتاژ، تعداد طبقات، نحوه نصب، شکل ظاهری و تکنولوژی اتصال دسته‌بندی کرد. در صنعت برق، ترمینال‌ها معمولاً روی ریل DIN داخل تابلو نصب می‌شوند و امکان مدیریت حرفه‌ای سیم‌کشی را فراهم می‌کنند.

۱) ترمینال‌های پیچی (Screw Terminal Blocks)

یکی از قدیمی‌ترین و پرکاربردترین نوع ترمینال.

ویژگی‌ها

• اتصال سیم با پیچ انجام می‌شود.
• قابلیت اتصال سیم افشان یا خشک را دارد.
• نصب ساده و مطمئن.

کاربرد

• تابلوهای برق عمومی
• ماشین‌آلات
• اتصالات قدرت و فرمان

مزایا

• استحکام بالا
• ارزان و قابل اعتماد

۲) ترمینال‌های فنری (Spring Clamp Terminal Blocks)

نوع مدرن‌تر که سیم بدون پیچ و فقط با فنر نگه داشته می‌شود.

ویژگی‌ها

• اتصال سریع، بدون نیاز به ابزار
• مقاوم در برابر لرزش

کاربرد

• اتوماسیون صنعتی
• تجهیزات با لرزش زیاد

• سیم‌کشی‌های پرتراکم

مزایا

• سرعت نصب بسیار بالا
• بدون نیاز به نگهداری

معایب

• قیمت بالاتر
• مناسب برای کابل‌های خیلی ضخیم نیست

۳) ترمینال‌های فشاری (Push-in / Push-Fit Terminal Blocks)

نسخه حرفه‌ای‌تر از ترمینال‌های فنری.

ویژگی‌ها

• سیم دارای سرسیم (فریت) با فشار دست وارد می‌شود.
• بسیار سریع و ایمن.

مزایا

• بهترین سرعت نصب
• مناسب PLC و تابلوهای کنترلی پیشرفته

۴) ترمینال‌های ریلی (DIN Rail Terminal Blocks)

ترمینال‌هایی که روی ریل DIN نصب می‌شوند.

انواع:

• ساده
• دوطبقه
• سه‌طبقه
• ارت
• نول
• فیوزی
• دیودی
• نشتی جریان
• جداکننده (Disconnect)
• ترانس جریان

این نوع ترمینال‌ها استاندارد تابلوهای برق هستند.

۵) ترمینال‌های دوطبقه و چندطبقه (Multi-Level Terminal Blocks)

برای فضاهای محدود که باید چندین اتصال در یک نقطه ایجاد شود.

کاربرد

• سیگنال‌های فرمان
• مدارهای PLC
• سیم‌کشی سنسورها و عملگرها

مزیت

• کاهش شدید فضای مورد نیاز
• نظم‌دهی بهتر سیم‌ها

۶) ترمینال ارت (Ground Terminal Blocks)

بدنه آن‌ها به ریل متصل شده و ریل نیز به زمین متصل است.

کاربرد

• اتصال ایمن سیم‌های ارت
• حفاظت سیستم در برابر نشتی جریان

۷) ترمینال نول (Neutral Terminal Blocks)

برای اتصال سیم‌های نول در تابلو.

ویژگی

• معمولاً رنگ آبی
• اتصال همه نول‌ها به یک باس نول

۸) ترمینال فیوزی (Fuse Terminal Blocks)

دارای یک جای فیوز هستند و در مدارهای فرمان بسیار استفاده می‌شوند.

کاربرد

• محافظت شاخه‌های مختلف مدار
• ورودی‌های PLC
• مدارات سیگنال

۹) ترمینال دیودی (Diode Terminal Blocks)

دارای دیود داخلی برای:

• جلوگیری از برگشت جریان
• حفاظت بوبین‌ها
• کارهای الکترونیکی در تابلو

۱۰) ترمینال جداکننده (Disconnect / Switch Terminal Blocks)

دارای یک کلید کوچک هستند که مسیر را قطع یا وصل می‌کند.

کاربرد

• تست و تعمیر
• جداسازی یک شاخه بدون قطع برق کل تابلو

۱۱) ترمینال اندازه‌گیری / ترانس جریان (CT Terminal Blocks)

برای اتصال ترانس جریان (CT) مخصوص اندازه‌گیری.

ویژگی

• دارای شانت یا جک تست
• جلوگیری از باز ماندن ثانویه CT
• ایمنی بالا

۱۲) ترمینال با ورودی چند سیم (Multi-Conductor Terminal Blocks)

برای اتصال چند سیم در یک ترمینال.

کاربرد

• تابلوهای پیچیده
• اتوماسیون
• توزیع تغذیه

۱۳) ترمینال توزیع یا انشعابی (Distribution Terminal Blocks)

برای توزیع ولتاژ و جریان تغذیه در چند شاخه.

از این ترمینال ها در توزیع نیروی برق داخل تابلو استفاده می شود. ترمینال توزیع برق یک راه حل  مطمئن، آسان، مقرون به صرفه و ایمن برای توزیع برق از یک منبع ورودی به چندین خروجی است. یک سیم بزرگ به ترمینال ورودی بلوک وصل شده و جریان را به چندین ترمینال خروجی ارائه می دهد. به این ترتیب، سیم ها به طور منظم در یک صفحه کنترل چیده می شوند و ظاهری مرتب، تمیز و حرفه ای به آن می دهند.

مثال

• تغذیه 24V به ۱۰ مصرف‌کننده

۱۴) ترمینال بلوکی  مفصلی (Angle Terminal Blocks)

برای تابلوهای کوچک یا مکان‌هایی که سیم مستقیم وارد نمی‌شود.

۱۵) ترمینال پیچ خودکار (Self-Lifting Clamp Terminals)

ترکیبی از پیچ و فنر. زمانی که پیچ را باز می‌کنید، فنر دهانه سیم را باز نگه می‌دارد.

مزیت

• سریع‌تر از پیچی
• محکم‌تر از فنری

۱۶) ترمینال مخصوص حرارتی / قدرت بالا

مناسب برای جریان‌های زیاد (مثلاً 100A تا 400A).

ویژگی

• بدنه بزرگ
• پیچ‌های قوی
• مناسب کابلشو

۱۷) ترمینال‌های PCB (برد الکترونیک)

برای اتصال سیم به بردهای الکترونیکی.

انواع

• پیچی
• فشاری
• کشویی
• دوبل

۱۸) ترمینال‌های ماژولار خاص

برای کاربردهای خاص صنعتی:

• ترمینال شمارنده
• ترمینال مارکر دار
• ترمینال هوشمند
• ترمینال شبکه (در سیستم‌های هوشمند)

۱۹) ترمینال‌های ضد انفجار (Ex-proof)

برای محیط‌های حساس مانند:

• پتروشیمی
• پالایشگاه
• معادن
• پمپ‌بنزین‌ها

ویژگی

• بدنه مقاوم
• جلوگیری از ایجاد جرقه
• استاندارد ATEX

۲۰) ترمینال‌های چوب‌خطی (Barrier Terminal Blocks)

رایج در برق صنعتی قدیمی و تابلوهای قدرت.

ویژگی

1. • بلوک یکپارچه چوب‌خطی
   • پیچ بزرگ
   • مناسب جریان‌های متوسط و زیاد

انواع اتصال سیم و هادی به ورودی ترمینال

ترمینال پیچی: سیم گیر و پیچ رایج ترین نوع روش اتصال در ترمینال ها هستند. سیم یا هادی به سادگی با سفت کردن پیچ بر روی صفحه سیم گیر داخل آن فشار داده شده و یک ارتباط نسبتا کاملی را ایجاد می‌کند. ترمینال های پیچی طیف گسترده ای از اندازه های سیم یا هادی را در خود جای می دهند.

سیم گیر فنری: در برخی ترمینال ها از فشار فنر برای نگه داشتن سیم گیر استفاده می کنند. گیره های فنری جایگزین جدیدتری برای سیم گیرهای پیچی هستند و عموماً برای سیم های نازک تر استفاده می شوند.

ترمینال فشاری: ترمینال های فشاری این امکان را می دهند که یک سیم را به سادگی با قرار دادن داخل آن وصل کنید. بیشتر پایانه های فشاری نیاز به استفاده از فرول دارند. یک فرول انتهای سیم / هادی را تقویت می کند. با این حال، برخی ترمینال های فشاری اجازه می دهند که یک هادی مفتولی را مستقیماً یا یک هادی رشته ای را با استفاده از یک پیچ گوشتی در آن  وارد و مدار را کامل کنید.

جمع بندی

بلوک‌های ترمینال یکی از اجزای اساسی در تابلوهای برق، سیستم‌های کنترل و اتوماسیون صنعتی هستند که وظیفه آن‌ها ایجاد اتصال ایمن، منظم و استاندارد بین سیم‌ها و تجهیزات است. انتخاب صحیح نوع ترمینال تأثیر مستقیمی بر ایمنی، قابلیت اطمینان، سهولت نگهداری و طول عمر سیستم دارد. بلوک‌های ترمینال فقط یک وسیله اتصال ساده نیستند، بلکه نقش کلیدی در ساختار حرفه‌ای، ایمنی، قابلیت تعمیر و توسعه‌پذیری سیستم‌های الکتریکی دارند. انتخاب درست آن‌ها باید بر اساس نوع جریان، سطح ولتاژ، محیط کاری، فضای تابلو و نیاز حفاظتی مدار انجام شود.
