کنترل هوشمند کلید هوایی چیست و چگونه کار می‌کند؟

یک کنترل کننده هوشمند کلید هوایی (ATS) جزء ضروری یک سیستم برق اضطراری است. سوئیچ خودکار امکان انتخاب منبع برق شبکه اصلی و منبع برق پشتیبان را در هنگام قطع برق فراهم می کند و از تامین برق بدون وقفه برای بارهای بحرانی اطمینان می دهد.

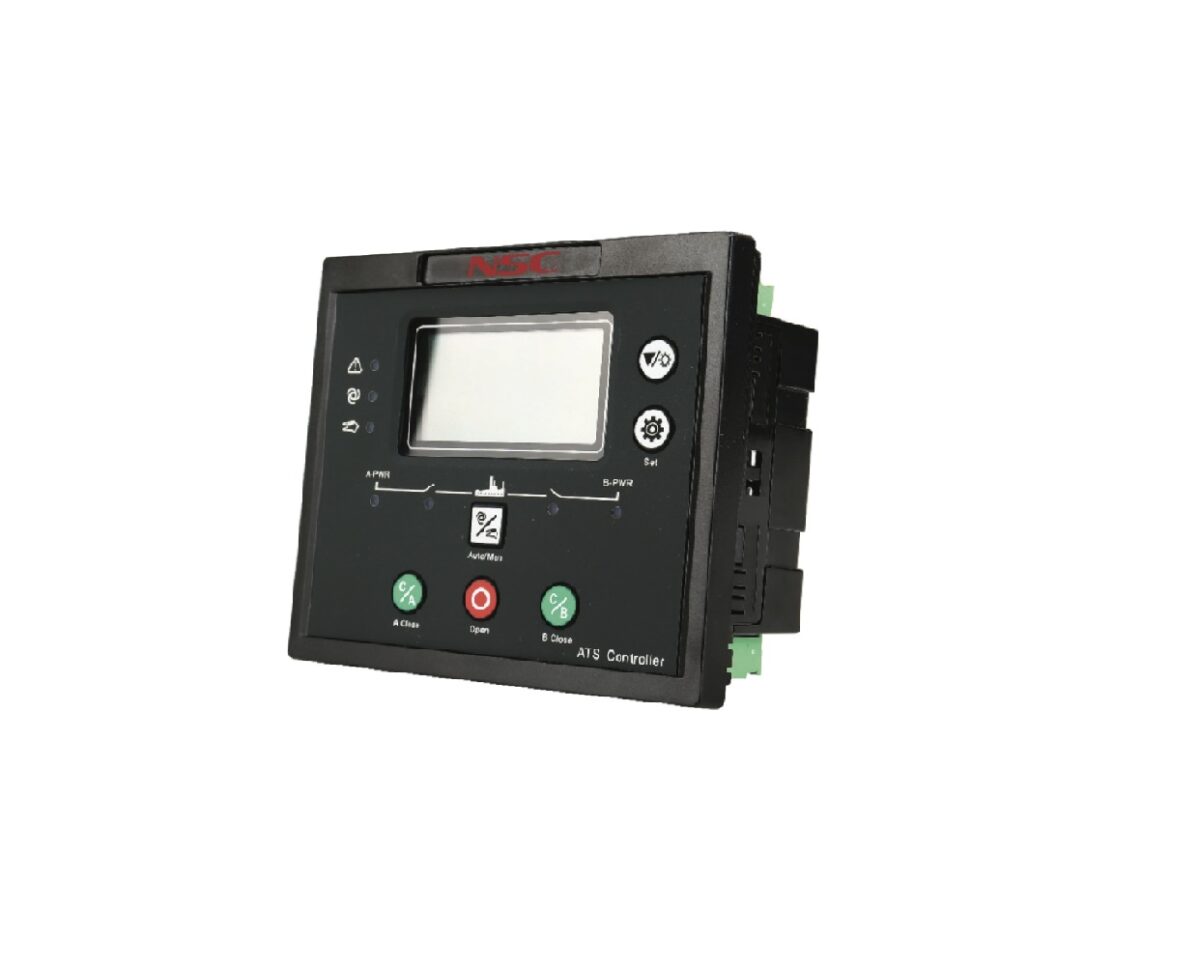

کنترلر ATS یک دستگاه مبتنی بر ریزپردازنده است که برمنبع تغذیه اصلی نظارت می کند و  زمانی که برق اصلی قطع شود به طور خودکار بار الکتریکی را به منبع تغذیه پشتیبان مانند ژنراتور سوئیچ می کند. این برای کار با سوئیچ انتقال خودکار طراحی شده است، که یک دستگاه مکانیکی است و به طور فیزیکی منابع برق را تغییر می دهد.

کنترلر ATS با کنترل کننده ژنراتور و کنتور برق ارتباط برقرار می کند تا وضعیت توان را تعیین کند و در صورت نیاز انتقال نیرو را آغاز کند. این دستگاه مجهز به سنسورهای مختلف برای نظارت بر ولتاژ، فرکانس و فاز منابع برق اصلی و پشتیبان است و از یکنواختی انتقال بدون شوک اطمینان حاصل می کند. کنترل‌کننده‌های سوئیچ انتقال خودکار در سیستم‌های برق اضطراری، به ویژه برای مراکز حساس مانند بیمارستان‌ها، مراکز داده و تأسیسات تولیدی بسیار مهم هستند.

در صورت قطع برق، نباید جریان برق در این مراکز حساس قطع شود زیرا می تواند منجر به خسارات مالی قابل توجه، آسیب به تجهیزات و یا حتی از دست دادن جان افراد شود. یک کنترلر ATS انتقال مطمئن و سریع توان را فراهم می کند و اطمینان می دهد که بارهای بحرانی منبع تغذیه مداوم و بدون وقفه را دریافت می کنند.

این نیاز به مداخله دستی را حذف می کند، خطر خطای انسانی را کاهش می دهد و قابلیت اطمینان سیستم را بهبود می بخشد. علاوه بر این، یک کنترلر ATS نظارت و کنترل از راه دور سیستم برق اضطراری را فراهم می کند و امکان به روز رسانی و تشخیص وضعیت را در زمان واقعی فراهم می کند.   همچنین برنامه‌ریزی آزمایش و نگهداری ژنراتور را امکان‌پذیر می‌کند و اطمینان حاصل می‌کند که منبع تغذیه پشتیبان همیشه در صورت نیاز آماده است. انواع کنترلرهای سوئیچ انتقال خودکار بسته به کاربرد و پیچیدگی سیستم برق اضطراری، انواع مختلفی از کنترلرهای ATS در بازار موجود است.

کنترل هوشمند، همان واحد الکترونیکی حفاظت و مدیریت (Electronic Trip Unit یا ETU) است که روی کلید هوایی نصب می‌شود و وظایف زیر را انجام می‌دهد:

• اندازه‌گیری جریان، ولتاژ، قدرت، انرژی
• تشخیص خطاها (اضافه‌بار، اتصال کوتاه، خطای زمین و…)
• تنظیم دقیق زمان قطع و سطح جریان قطع
• صدور فرمان قطع / وصل به صورت اتوماتیک
• ارتباط با سیستم‌های مانیتورینگ (Modbus, Profibus, Ethernet)
• ثبت گزارش و خطاها (Event Log)

برای آشنایی بیشتر با کنترل هوشمند اینجا را کلیک کنید.

انواع کنترل هوشمند کلید هوایی ATS

1. کنترل کننده پایه ATS: این یک کنترل کننده ساده است که انتقال خودکار نیرو را بین شبکه اصلی برق و منبع تغذیه پشتیبان فراهم می کند. عملکرد محدودی دارد و برای سیستم های برق اضطراری کوچک مناسب است.
2. کنترلر پیشرفته ATS: این یک کنترلر پیچیده تر است که نظارت و کنترل پیشرفته سیستم برق اضطراری را فراهم می کند. این می تواند منابع انرژی متعدد را نظارت کند، کاهش بار را انجام دهد و دسترسی و کنترل از راه دور را فراهم کند.
3. کنترلر هوشمند ATS: این یک کنترلر پیشرفته است که ویژگی های پیشرفته ای مانند  پیش بینی تعمیر و نگهداری ، تشخیص خطا و مدیریت انرژی را ارائه می دهد. این سیستم از الگوریتم های هوش مصنوعی (AI) و یادگیری ماشین (ML) برای بهینه سازی عملکرد و کارایی سیستم برق اضطراری استفاده می کند.

کلید هوایی چگونه با کنترل هوشمند کار می‌کند؟

1. اندازه‌گیری جریان

سنسورهای جریان درون کلید، مقدار جریان عبوری را به واحد هوشمند ارسال می‌کنند.

2. تحلیل مقادیر

واحد هوشمند، جریان را به صورت لحظه‌ای بررسی می‌کند و پارامترهای زیر را محاسبه می‌کند:

• اضافه‌بار (Overload)
• اتصال کوتاه لحظه‌ای (Short-time)
• اتصال کوتاه سریع (Instantaneous)
• نشت جریان/خطای زمین (Ground Fault)

3. تصمیم‌گیری

اگر جریان از مقدار تنظیم‌شده بیشتر باشد:

• ابتدا تایمر حفاظتی فعال می‌شود
• سپس فرمان قطع به مکانیسم کلید ارسال می‌شود
• کلید هوایی مدار را قطع می‌کند

4. کنترل و مانیتورینگ

سیستم هوشمند می‌تواند:

• وضعیت کلید را نمایش دهد (On / Off / Trip)
• پارامترهای الکتریکی مثل ولتاژ، توان و انرژی را نشان دهد
• به سیستم مدیریت انرژی متصل شود (BMS / PLC)
• از راه دور کنترل شود

ٰٰ

قابلیت‌های کلید هوایی با کنترل هوشمند

• تنظیم جداگانه منحنی‌های حفاظتی
• اتصال به سیستم SCADA یا BMS
• ارسال هشدار قبل از وقوع خطا
• اندازه‌گیری انرژی مصرفی (Power Metering)
• گزارش‌گیری از نوع و زمان خطا
• تشخیص دقیق نقطه ضعف شبکه
• جلوگیری از قطع بی‌مورد (Selective Protection)

مزایا نسبت به کلید هوایی معمولی

• افزایش ایمنی شبکه و تجهیزات
• کاهش زمان خاموشی
• پایش لحظه‌ای جریان و توان
• تنظیم‌پذیری بسیار دقیق
• امکان مدیریت هوشمند انرژی
• افزایش طول عمر تجهیزات قدرت

سخن پایانی

کنترلر هوشمند کلید هوایی سیستمی است که به‌طور خودکار عملکرد کلیدهای هوایی (Air Circuit Breaker – ACB) را کنترل و مدیریت می‌کند. این کلیدها معمولاً در سیستم‌های توزیع برق فشار ضعیف و فشار متوسط برای محافظت از تجهیزات در برابر اضافه بار، اتصال کوتاه، و سایر نوسانات برقی استفاده می‌شوند.

ٰٰکنترل هوشمند کلید هوایی یک واحد الکترونیکی پیشرفته است که با تحلیل جریان، تشخیص دقیق خطاها و ارائه امکانات ارتباطی، کلید هوایی را به یک سیستم هوشمند قابل کنترل از راه دور تبدیل می‌کند. نتیجه آن، افزایش ایمنی، کاهش خاموشی، مدیریت بهتر انرژی و بالا رفتن بازده سیستم برق است.
