تفاوت کلید مینیاتوری و فیوز

فرق فیوز مینیاتوری با کلید مینیاتوری

تجهیزات حفاظت مدار مانند فیوزها و MCB ها برای محافظت از هرگونه تجهیزات در برابر آسیب های ناشی از اتصال کوتاه یا اضافه جریان استفاده می شود. استفاده از این دستگاه ها احتمال بروز عیب را کاهش نمی دهد. اما می تواند به ما در جلوگیری از عواقب نامطلوب خطاهای الکتریکی کمک کند. این مقاله در مورد تفاوت فیوز و MCB و مزایای هر یک از آن ها نسبت به دیگری است.

مدارهای الکتریکی در برابر انواع مختلف خطاها آسیب پذیر هستند. MCB ها و فیوزها هر دو یک کار را انجام می دهند: جریان مدار و ورودی تجهیزات را قطع می کنند و مدار را از خطرات الکتریکی محافظت می کنند. اما اصل عملکرد و قابلیت های آن ها متفاوت است.

• فیوز یک وسیله الکتریکی است که هر زمان که جریان از مقدار از پیش تعریف شده بیشتر شود، خود تخریب می شود و جریان را در مدار متوقف می کند. MCB ها یک وسیله حفاظت مدار قابل استفاده مجدد هستند که در صورت بروز خطا، آن ها نیز جریان را در مدار متوقف می کنند. آن ها در طول اتصال کوتاه، اضافه بار یا در هنگام خطاهای زمین، از بین نمی روند.

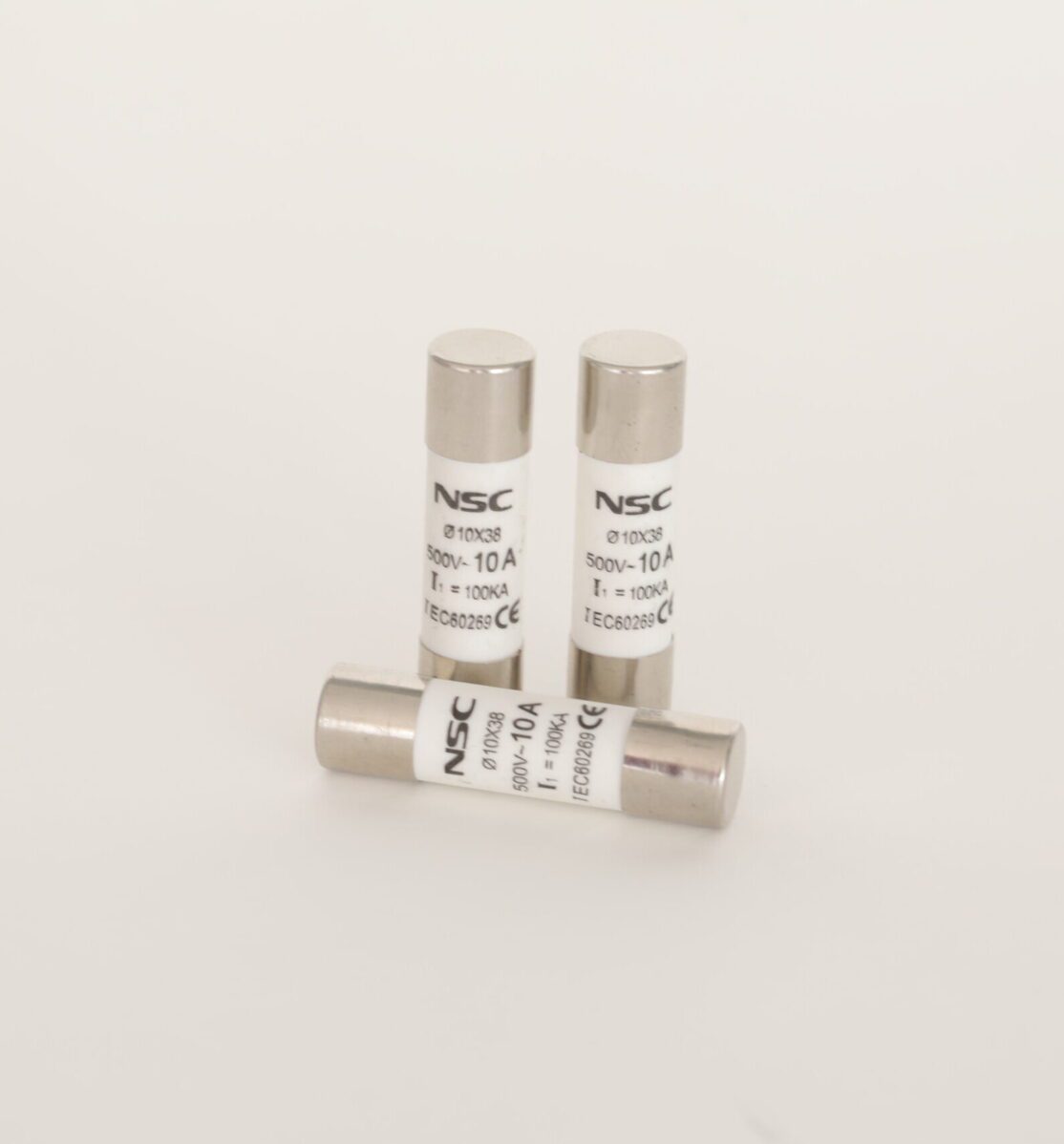

• فیوز بر اساس خاصیت حرارتی مواد رسانای جریان الکتریکی کار می کند. از یک سیم فلزی یا ماده رسانا تشکیل شده است که می تواند جریان از پیش تعریف شده ای را از آن عبور دهد. هر گاه جریان بیش از حد از فیوز عبور کند، مواد رسانای داخل آن ذوب می شود و در نتیجه جریان از طریق آن قطع می شود.
•  MCB مخفف Miniature Circuit Breaker است. این یک دستگاه الکترومکانیکی است که بر اساس خواص الکترومغناطیسی و همچنین حرارتی جریان الکتریکی کار می کند. یک مکانیسم الکترومغناطیسی موجود در داخل MCB به آن کمک می کند تا جریان را در طول اتصال کوتاه فورا قطع کند و دو نوار فلزی از جنس متفاوت موجود در به آن کمک می کند تا جریان را در هنگام اضافه بار قطع کند.
• فیوزها سریعتر از کلیدهای مدار مینیاتوری عمل می کنند. زمان کارفیوز در طول اتصال کوتاه 2 میلی ثانیه است در حالی که این عمل در کلیدهای مینیاتوری حدود 20 میلی ثانیه به طول می انجامد. فیوزها از سیم فلزی معمولاً از قلع ، نقره، مس، آلومینیوم و غیره تشکیل شده‌اند که در صورت بروز خطا ذوب می‌شوند.
• کلیدهای مدار مینیاتوری شامل یک هسته الکترومغناطیسی با آرایش پیستونی برای حفاظت از اتصال کوتاه دو نوار فلزی برای محافظت در برابر اضافه بار است. همه انواع فیوزها پس از قطع مدار غیرقابل استفاده می شود. در صورتی که MCB ها را می توان پس از حرکت بازنشانی و استفاده مجدد کرد. MCB ها همچنین می توانند مانند یک سوئیچ برای قطع منبع تغذیه جریان عمل کنند.
• هم فیوز و هم MCB می توانند از اضافه بار و اتصال کوتاه محافظت کنند. فیوزها سریعتر از MCB عمل می کنند. طیف گسترده ای از فیوزها با درجه بندی های مختلف ولتاژ و جریان در بازار موجود است و می توان آن ها را برای حفاظت تقریباً همه تجهیزات، از مدارهای الکترونیکی کوچک گرفته تا موتورهای الکتریکی سنگین استفاده کرد.
• اما MCB ها وسایل حفاظت مدار ولتاژ پایین هستند. اینها برای حفاظت از مدارهای روشنایی، کاربردهای مسکونی و کاربردهای صنعتی با جریان اتصال کوتاه بیش از 15 کیلو آمپر استفاده می شود. به طور کلی، فیوزها نسبت به کلیدهای مدار مینیاتوری مقرون به صرفه تر هستند.

شرکت فنی مهندسی نیروسامان همواره در راستای جلب رضایت مشتریان، تولید محصولات برند NSC با کیفیت مطابق استاندارد های بین المللی را سرلوحه اهداف سازمانی خود قرار داده است.

دستیابی به این اهداف را از طریق شناسایی، ارزیابی و انتخاب تامین کنندگان معتبر داخلی و خارجی و تامین مواد اولیه مرغوب و بهره‌گیری از نیروی انسانی مجرب، متعهد و متخصص و به کارگیری ماشین آلات و تجهیزات پیشرفته محقق نموده است.

برای خرید کلید مینیاتوری می توانید از محصولات nsc بهره ببرید. برای کسب اطلاعات بیشتر با ما در تماس باشیذ.

کلید مینیاتوری تک فاز 1 آمپر مدل C1

کلید مینیاتوری سه فاز 32 آمپر مدل C32

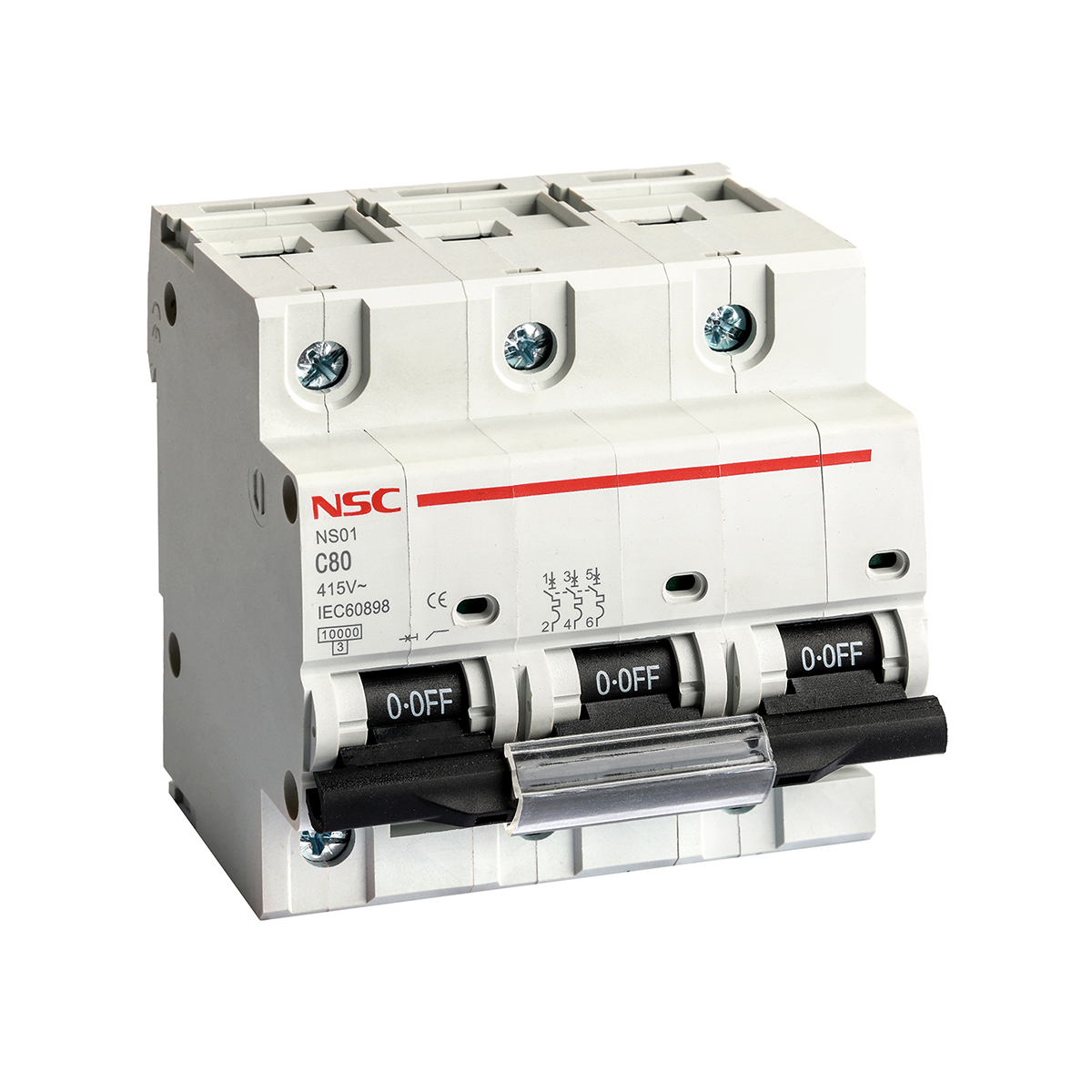

کلید مینیاتوری سه فاز 80 آمپر مدل C80

کلید مینیاتوری سه فاز 20 آمپر مدل C20

بررسی تفاوت فیوز و کلید مینیاتوری

فیوز، کلید مینیاتوری را می توان از جنبه های زیر مورد بررسی قرار داد:

1. عملکرد:

– فیوزها برای حفاظت از مدارها در برابر جریان های بیش از حد استفاده می شوند. زمانی که جریان برق از حد مجازی که فیوز تحمل می کند بیشتر شود، سیم داخل فیوز ذوب می شود و مدار قطع می شود.

– کلیدهای مینیاتوری برای کنترل جریان برق در مدارهای الکترونیکی استفاده می شوند. با جابجا کردن کلید، جریان برق قطع یا وصل می شود.

2.استفاده:

– فیوزها عمدتاً در مدارهای برق خانگی، خودروها، صنعتی و سیستم های الکترونیکی استفاده می شوند.

– کلیدهای مینیاتوری در دستگاه های الکترونیکی کوچک و قابل حمل، مانند تلفن همراه، رایانه های شخصی، تلویزیون ها و دستگاه های صوتی و تصویری کاربرد دارند.

3.طراحی:

– فیوزها شکل ظاهری شان شبیه یک لوله کوچک است، که داخل آن یک سیم ریز و رسانا قرار دارد.

– کلیدهای مینیاتوری به طور کلی دارای طراحی کوچک و جمع و جور هستند و از موادی مانند پلاستیک و فلز ساخته می شوند.

آیتم های بالا ما را برای رسیدن به درک کاملی نسبت به تفاوت فیوز، کلید مینیاتوری و کلید اتوماتیک یاری می دهند.

به طور خلاصه، فیوزها برای حفاظت از مدارها در برابر جریان های بیش از حد، کلیدهای مینیاتوری برای کنترل جریان برق و کلیدهای اتوماتیک برای عملکرد خودکار مورد استفاده قرار می گیرند. هرکدام از این قطعات الکتریکی در تاسیسات و صنایع مختلف استفاده می شوند و دارای طراحی و عملکرد خاص خود هستند.

۱. جدول مقایسه‌ای بین فیوز و MCB

اضافه کردن یک جدول مقایسه‌ای ساده باعث میشه مخاطب سریع و راحت تفاوت‌ها رو متوجه بشه:

۲. مزایا و معایب فیوز و کلید مینیاتوری

مزایای فیوز:

• طراحی ساده و ارزان
• پاسخ‌دهی سریع به اتصال کوتاه
• مناسب برای مدارهایی که نیاز به پاسخ آنی دارند

معایب فیوز:

• یک‌بار مصرف بودن
• عدم امکان تشخیص خطای دقیق
• نیاز به تعویض دستی بعد از هر بار عملکرد

مزایای MCB:

• قابل استفاده مجدد
• امکان قطع و وصل آسان (مثل کلید)
• دقت بالاتر در تشخیص و قطع جریان اضافی

معایب MCB:

• قیمت بالاتر نسبت به فیوز
• سرعت کمتر نسبت به فیوز در قطع جریان بالا

 ۳. کجا از فیوز استفاده کنیم و کجا از MCB؟

 4. نکته کاربردی در انتخاب بین فیوز و MCB

اگر نیاز به قطع سریع و آنی دارید (مثل حفاظت ترانس یا موتور) فیوز انتخاب بهتری است.
اگر به دنبال راحتی، ایمنی، و قابلیت استفاده مجدد هستید، MCB انتخاب هوشمندانه‌تری است.
