ترمینال توزیع

قیمت ترمینال توزیع | بررسی انواع ترمینال باکس تابلویی NSC

ترمینال توزیع که با نام ترمینال باکس تابلویی یا ترمینال تقسیم برق نیز شناخته می‌شود، یکی از تجهیزات مهم در تابلو برق است که وظیفه توزیع جریان به مدارهای مختلف را بر عهده دارد. در این صفحه با انواع، مشخصات فنی، کاربردها و نکات خرید ترمینال توزیع برق صنعتی آشنا می‌شوید.

شرکت نیروسامان مجموعه‌ای متنوع از بلوک‌های ترمینال توزیع با ویژگی‌ها و عملکردهای مختلف را ارائه می‌دهد. این محصولات شامل بلوک‌های ورودی، بلوک‌های اتصال به زمین هستند که هرکدام به‌منظور بهبود عملکرد و ایمنی سیستم‌های برقی طراحی شده‌اند.

مشخصات فنی ترمینال توزیع NSC

جریان و ابعاد:

شدت جریان: از ۴۰ تا ۱۵۰ آمپر (مدل‌های معمول)
در ترمینال‌های قدرت: تا ۵۰۰ آمپر
اندازه سیم قابل پشتیبانی: ۱ تا ۷۰ میلی‌متر مربع

انواع پل:

تعداد پل	آمپرهای موجود
1 پل	80A، 125A، 160A، 175A، 250A، 400A، 500A
2 پل	40A، 80A، 100A، 125A
3 پل	125A، 175A
4 پل	40A، 80A، 100A، 125A، 160A

حداکثر شدت جریان ترمینال باکس برق نیروسامان

حداکثر شدت جریان به مدل خاص بلوک ترمینال توزیع بستگی دارد که روی قاب ترمینال حک شده است. در ترمینال های NSC ها بر اساس کدهای فنی انواع بلوک ها تعریف شده اند.

دسته بندی بلوک ترمینال توزیع علاوه بر شدت جریان بر مبنای تعداد پل و تعداد پیچ تعبیه شده بر روی آن جهت اتصال سیم صورت می‌گیرد. تنوع شدت جریان از 40 تا 150 آمپر در ترمینال توزیع و تا 500 آمپر در ترمینال قدرت ارائه می‌شود.

ترمینال توزیع یا ترمینال تقسیم برق NSC

شناسه محصول	تعداد پیچ	تعداد پل	آمپر
NS22-FJ 80 A	–	1	80
NS22-FJ 125 A	–	1	125
NS22-FJ 160 A	–	1	160
NS22-FJ 175 A	–	1	175
NS22-FJ 250 A	–	1	250
NS22-FJ 400 A	–	1	400
NS22-FJ 500 A	–	1	500
NS22-FJ 125 A – 3P	–	3	125
NS22-FJ 175 A – 3P	–	3	175
NS22-FJ 125 A – 1P	–	1	125
NS22-FJ 250 A – 1P	–	1	250
NS22-FJ 250 AL	–	1	250
NS22-FJ 217/40 B	17	2	40
NS22-FJ 208/80 B	8	2	80
NS22-FJ 218/80 B	18	2	80
NS22-FJ 207/100B	7	2	100
NS22-FJ 211/100 B	11	2	100
NS22-FJ 215/100 B	15	2	100
NS22-FJ 207/125 BE	7	2	125
NS22-FJ 211/125 BE	11	2	125
NS22-FJ 215/125 BE	15	2	125
NS22-FJ 207/125 B	7	2	125
NS22-FJ 215/125 B	15	2	125

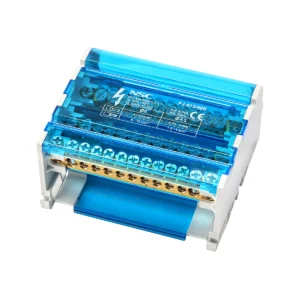

NS22-FJ 413/40 B	13	4	40
NS22-FJ 413/80 B	13	4	80
NS22-FJ 408/80 B	8	4	80
NS22-FJ 418/80 B	18	4	80
NS22-FJ 407/100 B	7	4	100
NS22-FJ 411/100 B	11	4	100
NS22-FJ 415/100 B	15	4	100
NS22-FJ 407/125 BE	7	4	125

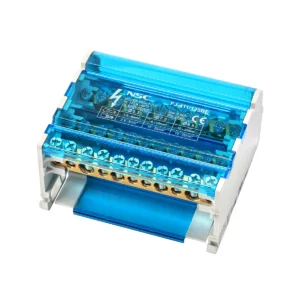

NS22-FJ 411/125 BE	11	4	125
NS22-FJ 415/125 BE	15	4	125
NS22-FJ 407/125 B	7	4	125
NS22-FJ 411/125 B	11	4	125
NS22-FJ 415/125 B	15	4	125
NS22-FJ 412/160 B	12	4	160
NS22-FJ 412/160 BH	12	4	160
NS22-NB 125A	–	1	125
NS22-NB 160A	–	1	160

خرید انواع بلوک ترمینال باکس تابلویی نیروسامان

بلوک‌های ورودی
بلوک‌های اتصال به زمین (ارت)
ترمینال‌های تک‌پل و چندپل
ترمینال‌های عایق‌دار با درپوش ایمنی

نکات مهم خرید ترمینال تقسیم برق

۱. جریان و ولتاژ نامی ترمینال توزیع

هنگام خرید، مطمئن شوید ترمینال مورد نظر می‌تواند جریان و ولتاژ مدار شما را تحمل کند. انتخاب نادرست باعث داغ شدن یا سوختن مدار می‌شود.

۲. تعداد انشعابات و پل‌ها ترمینال توزیع

ترمینال‌های توزیع در انواع ۱ پل، ۲ پل، ۳ پل و 4 پل تولید می‌شوند. تعداد پل و پیچ‌های اتصال روی ترمینال باید با تعداد مدارهای خروجی شما هماهنگ باشد.

۳. جنس و کیفیت ساخت ترمینال توزیع

انتخاب ترمینال‌هایی با هادی مسی یا آلیاژ مقاوم در برابر حرارت، دوام و ایمنی مدار را تضمین می‌کند. ترمینال‌های بی‌کیفیت ممکن است در برابر بار زیاد تاب نیاورند.

۴. استانداردهای ایمنی و کیفیت ترمینال توزیع

ترمینال‌هایی انتخاب کنید که دارای تأییدیه‌های بین‌المللی باشند. این استانداردها عملکرد ایمن و پایدار ترمینال را تضمین می‌کنند.

۵. بررسی کاتالوگ فنی قبل از خرید

با مراجعه به کاتالوگ فنی می‌توانید مدل دقیق و مشخصات کامل ترمینال توزیع را بررسی و با پروژه‌تان تطبیق دهید.

برای بررسی مشخصات فنی و دانلود کاتالوگ محصول ترمینال توزیع NSC، وارد صفحه محصول مربوطه شوید.
