ترمینال جریانی که با نام‌های ترمینال چاقویی و ترمینال تست نیز شناخته می‌شود، نوع تخصصی از ترمینال ریلی تابلویی است که علاوه بر اتصال سیم‌ها، دو قابلیت ویژه دارد: قطع مدار بدون باز کردن پیچ (مدل چاقویی) و اندازه‌گیری ولتاژ و جریان بدون قطع مدار (مدل تست). این قابلیت‌ها آن را از ترمینال ریلی معمولی متمایز کرده و برای مدارهایی که نیاز به سرویس، عیب‌یابی و اندازه‌گیری مکرر دارند بسیار مناسب است.
شرکت نیروسامان (NSC) ترمینال‌های جریانی سری NS21-FJ را در دو مدل NS21-FJTK-S و NS21-FJ-5MTK تولید می‌کند که هر کدام مشخصات فنی و کاربرد خاص خود را دارند.

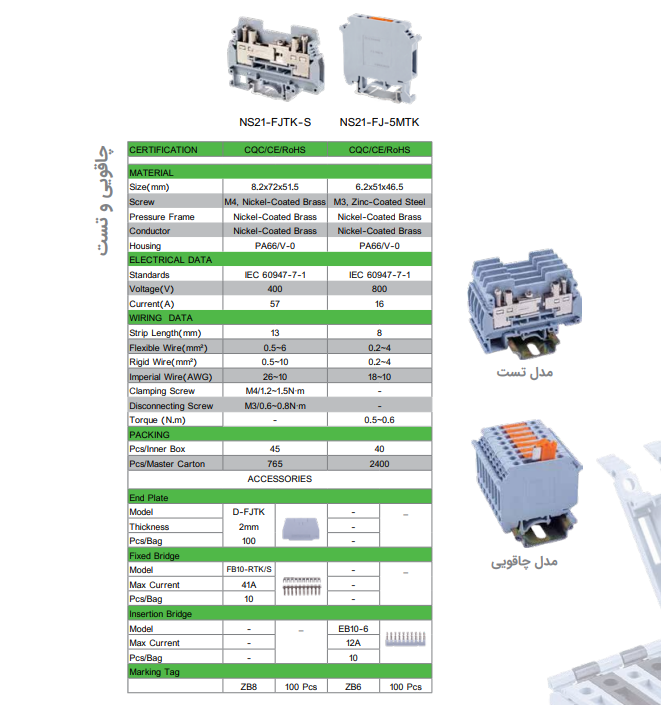

| مشخصه | NS21-FJTK-S | NS21-FJ-5MTK |
|---|---|---|
| گواهینامه | CQC/CE/RoHS | CQC/CE/RoHS |
| ابعاد (mm) | 8.2×72×51.5 | 6.2×51×46.5 |
| پیچ | M4 برنج با روکش نیکل | M3 فولاد با روکش روی |
| قاب فشاری | برنج با روکش نیکل | برنج با روکش نیکل |
| هادی | برنج با روکش نیکل | برنج با روکش نیکل |
| بدنه | PA66/V-0 | PA66/V-0 |
| استاندارد | IEC 60947-7-1 | IEC 60947-7-1 |
| ولتاژ | 400 ولت | 800 ولت |
| جریان | 57 آمپر | 16 آمپر |
| طول پوست‌کنی سیم | 13 mm | 8 mm |
| سیم منعطف | 0.5 تا 6 mm² | 0.2 تا 4 mm² |
| سیم صلب | 0.5 تا 10 mm² | 0.2 تا 4 mm² |
| گرید امپریال | AWG 26-10 | AWG 18-10 |
| گشتاور پیچ اتصال | M4 / 1.2 تا 1.5 N.m | – |
| گشتاور پیچ قطع | M3 / 0.6 تا 0.8 N.m | – |
| گشتاور کلی | – | 0.5 تا 0.6 N.m |
| ویژگی | NS21-FJTK-S | NS21-FJ-5MTK |
|---|---|---|
| نوع | چاقویی و تست | تست |
| جریان نامی | 57 آمپر | 16 آمپر |
| ولتاژ | 400 ولت | 800 ولت |
| قطع مدار | دارد (پیچ جداگانه) | ندارد |
| پورت تست | دارد | دارد |
| سایز سیم | تا 10 mm² | تا 4 mm² |
| مناسب برای | مدارهای قدرت و کنترل | مدارهای کنترل ظریف |
| لوازم جانبی | مدل | مشخصه |
|---|---|---|
| End Plate (پلاک انتهایی) | D-FJTK | ضخامت 2mm |
| Fixed Bridge (جامپر ثابت) | FB10-RTK/S | حداکثر 41 آمپر |
| Insertion Bridge (جامپر درجی) | EB10-6 | حداکثر 12 آمپر |
| Marking Tag (برچسب شماره‌گذاری) | ZB8 / ZB6 | بسته 100 عددی |
| ویژگی | ترمینال جریانی | ترمینال ریلی معمولی |
|---|---|---|
| قطع مدار | بدون باز کردن پیچ | نیاز به باز کردن پیچ |
| تست ولتاژ و جریان | بدون قطع سیم | نیاز به قطع سیم |
| سرعت عیب‌یابی | بسیار سریع | کندتر |
| قیمت | بالاتر | مقرون‌به‌صرفه‌تر |
| کاربرد اصلی | مدارهای نیاز به سرویس مکرر | مدارهای ثابت |
ترمینال‌های جریانی NSC در مدارهایی که نیاز به قطع و وصل مکرر، تست جریان و ولتاژ و عیب‌یابی سریع دارند استفاده می‌شوند. تابلوهای کنترل و فرمان صنعتی، سیستم‌های اتوماسیون و PLC، مدارهای محافظت و رله، تابلوهای آزمایشگاهی، خطوط تولید با نیاز به سرویس منظم و صنایع نفت، گاز و پتروشیمی از رایج‌ترین کاربردهای این محصول هستند.
تفاوت ترمینال تست و ترمینال چاقویی چیست؟ ترمینال تست فقط امکان اندازه‌گیری ولتاژ و جریان بدون قطع مدار را دارد. ترمینال چاقویی علاوه بر قابلیت تست، امکان قطع کامل مدار را نیز با پیچ جداگانه فراهم می‌کند. مدل NS21-FJTK-S نیروسامان هر دو قابلیت را دارد.
مدل FJTK-S یا FJ-5MTK؟ اگر مدار شما جریان بالا (تا 57 آمپر) دارد و نیاز به قطع مدار هم هست، مدل FJTK-S انتخاب مناسب است. اگر مدار کنترل ظریف با جریان پایین (تا 16 آمپر) و ولتاژ بالا (تا 800 ولت) دارید، مدل FJ-5MTK مناسب‌تر است.
آیا ترمینال جریانی NSC با ترمینال‌های دیگر سازگار است؟ بله، ترمینال‌های جریانی سری NS21-FJ نیروسامان با سایر ترمینال‌های ریلی همین سری کاملاً سازگار هستند و می‌توان آنها را در کنار هم روی یک ریل DIN نصب کرد.
جامپر مناسب برای ترمینال جریانی NSC کدام است؟ برای مدل FJTK-S جامپر ثابت FB10-RTK/S با ظرفیت 41 آمپر مناسب است. برای اتصال موقت می‌توان از جامپر درجی EB10-6 با ظرفیت 12 آمپر استفاده کرد.
برای مشاهده سایر انواع ترمینال ریلی نیروسامان اینجا کلیک کنید.
