ترمینال ریلی دو طبقه که با نامهای ترمینال دو بل، ترمینال دابل و Double Deck Terminal Block نیز شناخته میشود، نوع پیشرفتهای از ترمینال ریلی تابلویی است که دو اتصال الکتریکی کاملاً مستقل را در یک بدنه فشرده ارائه میدهد. این طراحی هوشمندانه باعث میشود فضای اشغال شده روی ریل DIN تا 50 درصد کاهش یابد و در تابلوهایی که فضای محدودی دارند بسیار ارزشمند باشد.
شرکت نیروسامان (NSC) ترمینالهای ریلی دو طبقه سری NS21-FJ را در سه مدل NS21-FJKKB2.5، NS21-FJKK3 و NS21-FJKK5 تولید میکند. تمامی این مدلها دارای گواهینامه CQC/CE/RoHS بوده و مطابق استاندارد بینالمللی IEC 60947-7-1 تولید شدهاند.

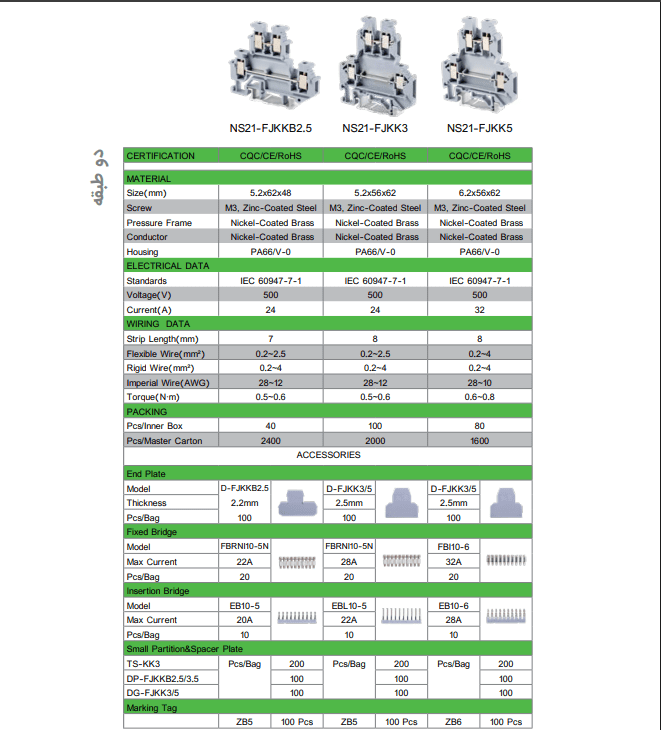

| مشخصه | NS21-FJKKB2.5 | NS21-FJKK3 | NS21-FJKK5 |
|---|---|---|---|
| گواهینامه | CQC/CE/RoHS | CQC/CE/RoHS | CQC/CE/RoHS |
| ابعاد (mm) | 5.2×62×48 | 5.2×56×62 | 6.2×56×62 |
| پیچ | M3 فولاد روکش روی | M3 فولاد روکش روی | M3 فولاد روکش روی |
| قاب فشاری | برنج روکش نیکل | برنج روکش نیکل | برنج روکش نیکل |
| هادی | برنج روکش نیکل | برنج روکش نیکل | برنج روکش نیکل |
| بدنه | PA66/V-0 | PA66/V-0 | PA66/V-0 |
| استاندارد | IEC 60947-7-1 | IEC 60947-7-1 | IEC 60947-7-1 |
| ولتاژ | 500 ولت | 500 ولت | 500 ولت |
| جریان | 24 آمپر | 24 آمپر | 32 آمپر |
| طول پوستکنی | 7 mm | 8 mm | 8 mm |
| سیم منعطف | 0.2 تا 2.5 mm² | 0.2 تا 2.5 mm² | 0.2 تا 4 mm² |
| سیم صلب | 0.2 تا 4 mm² | 0.2 تا 4 mm² | 0.2 تا 4 mm² |
| گرید امپریال | AWG 28-12 | AWG 28-12 | AWG 28-10 |
| گشتاور پیچ | 0.5 تا 0.6 N.m | 0.5 تا 0.6 N.m | 0.6 تا 0.8 N.m |
| لوازم جانبی | NS21-FJKKB2.5 | NS21-FJKK3 | NS21-FJKK5 |
|---|---|---|---|
| End Plate | D-FJKKB2.5 (2.2mm) | D-FJKK3/5 (2.5mm) | D-FJKK3/5 (2.5mm) |
| Fixed Bridge | FBRNI10-5N / 22A | FBRNI10-5N / 28A | FBI10-6 / 32A |
| Insertion Bridge | EB10-5 / 20A | EBL10-5 / 22A | EB10-6 / 28A |
| Small Partition | TS-KK3 | TS-KK3 | TS-KK3 |
| Spacer Plate | DP-FJKKB2.5/3.5 | DG-FJKK3/5 | DG-FJKK3/5 |
| Marking Tag | ZB5 | ZB5 | ZB6 |
| ویژگی | دو طبقه (دو بل) | تک طبقه |
|---|---|---|
| تعداد اتصال در هر واحد | 2 اتصال مستقل | 1 اتصال |
| فضای اشغال شده روی ریل | نصف | کامل |
| مناسب برای | تابلوهای با فضای محدود | تابلوهای معمولی |
| قیمت | کمی بالاتر | مقرونبهصرفهتر |
| نصب | مشابه تک طبقه | ساده |
| نیاز پروژه | مدل پیشنهادی |
|---|---|
| سیمهای ظریف کنترلی تا 2.5 mm² | NS21-FJKKB2.5 |
| مدارهای کنترل متوسط تا 4 mm² | NS21-FJKK3 |
| مدارهای قدرت تا 4 mm² با جریان بالاتر | NS21-FJKK5 |
ترمینالهای ریلی دو طبقه سری NS21-FJ نیروسامان در تابلوهایی که فضای محدود دارند و نیاز به اتصال سیمهای زیادی وجود دارد کاربرد فراوانی دارند. تابلوهای کنترل و فرمان کوچک، سیستمهای اتوماسیون و PLC، تابلوهای فرمان ماشینآلات صنعتی، تابلوهای توزیع ساختمانی و سیستمهای هوشمند ساختمانی از رایجترین کاربردهای این محصول هستند.
آیا دو طبقه ترمینال اتصالات مستقل دارد؟ بله، هر دو طبقه کاملاً از هم مجزا هستند و هیچ اتصال الکتریکی بین آنها وجود ندارد. هر طبقه میتواند به مدار کاملاً جداگانهای متصل شود.
تفاوت مدل FJKKB2.5 و FJKK3 چیست؟ مدل FJKKB2.5 ابعاد کوچکتری دارد و برای سیمهای منعطف تا 2.5 mm² مناسب است. مدل FJKK3 سیم منعطف تا 2.5 و سیم صلب تا 4 mm² را پشتیبانی میکند.
چرا FJKK5 جریان بیشتری دارد؟ مدل FJKK5 با ابعاد بزرگتر طراحی شده و جریان نامی 32 آمپر دارد در حالی که دو مدل دیگر 24 آمپر هستند. این مدل برای مدارهایی با جریان بیشتر مناسبتر است.
آیا میتوان ترمینال دو بل و تک طبقه را در کنار هم روی یک ریل نصب کرد؟ بله، تمامی ترمینالهای سری NS21-FJ نیروسامان با یکدیگر سازگار هستند و میتوان انواع مختلف را در کنار هم روی یک ریل DIN نصب کرد.
برای مشاهده سایر انواع ترمینال ریلی نیروسامان اینجا کلیک کنید.
