ترمینال توزیع سه فاز چیست؟

ترمینال توزیع سه فاز (Three Phase Distribution Block) یک بلوک اتصال الکتریکی است که برای توزیع انرژی الکتریکی در مدارهای سه فاز استفاده می‌شود. این محصول که با نام‌های جعبه ترمینال سه فاز، باسبار سه فاز و ترمینال تقسیم سه فاز نیز شناخته می‌شود، جایگزین روش‌های سنتی و زمان‌بر شمش‌کشی در تابلوهای برق سه فاز شده است.

ترمینال‌های توزیع سه فاز سری NS22-FJ نیروسامان در دو دسته اصلی تولید می‌شوند: ترمینال توزیع سه پل برای مدارهای سه فاز بدون نول مانند موتورها و تجهیزات قدرت، و ترمینال توزیع چهار پل برای مدارهای سه فاز با نول مانند تابلوهای توزیع ساختمانی و صنعتی. تمامی این محصولات از بدنه پلی‌آمید PA66 با استاندارد UL94-V0، قاب پلی‌کربنات، شینه‌های برنجی و پیچ‌های استیل روکش‌دار ساخته شده‌اند و مطابق استاندارد بین‌المللی IEC 60947-7-1 تولید می‌شوند.

مشخصات فنی کلی ترمینال توزیع سه فاز NS22-FJ نیروسامان

جدول کامل مدل‌های ترمینال توزیع سه فاز NS22-FJ نیروسامان

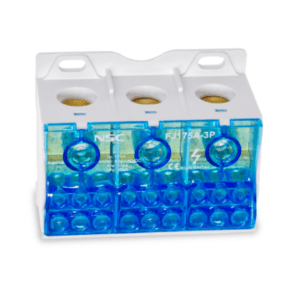

ترمینال توزیع سه پل (3P)

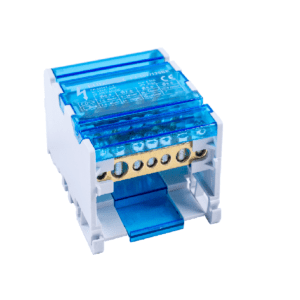

ترمینال توزیع چهار پل (4P)

راهنمای انتخاب ترمینال توزیع سه فاز

انتخاب بین ترمینال توزیع سه پل و چهار پل به نوع مدار شما بستگی دارد. اگر مدار شما سه فاز بدون نول است، ترمینال سه پل انتخاب صحیح است. اگر مدار شما سه فاز با نول است، ترمینال چهار پل مناسب‌تر است.

مزایای ترمینال توزیع سه فاز NSC نسبت به شمش‌کشی سنتی

استفاده از ترمینال‌های توزیع سه فاز نیروسامان مزایای زیادی نسبت به روش‌های سنتی شمش‌کشی دارد. توزیع همزمان تمام فازها در یک بلوک فشرده، کاهش چشمگیر فضای اشغال شده در تابلو، نصب سریع روی ریل DIN بدون ابزار تخصصی، اتصالات ایمن و مطمئن با پیچ‌های استیل ضد زنگ، قابلیت بازرسی و تعمیر آسان، مطابقت با استاندارد IEC 60947-7-1 و مقاومت در برابر حرارت تا 105 درجه سانتیگراد از مهم‌ترین مزایای این محصولات هستند.

کاربردهای ترمینال توزیع سه فاز در صنعت

ترمینال‌های توزیع سه فاز سری NS22-FJ نیروسامان در طیف گسترده‌ای از صنایع استفاده می‌شوند. تابلوهای کنترل موتور سه فاز (MCC)، سیستم‌های اتوماسیون صنعتی، خطوط تولید و بسته‌بندی، صنایع نفت، گاز و پتروشیمی، نیروگاه‌ها و پست‌های برق، تابلوهای توزیع ساختمان‌های تجاری و صنعتی و سیستم‌های درایو و اینورتر از رایج‌ترین کاربردهای این محصول هستند.

سوالات متداول درباره ترمینال توزیع سه فاز

تفاوت ترمینال توزیع سه فاز سه پل و چهار پل چیست؟
ترمینال سه پل فقط سه فاز R، S و T را توزیع می‌کند و برای مدارهایی مناسب است که به نول نیاز ندارند مانند موتورها. ترمینال چهار پل علاوه بر سه فاز، سیم نول را نیز توزیع می‌کند و برای تابلوهای توزیع کامل سه فاز مناسب است.

برای موتور سه فاز از ترمینال سه پل استفاده کنم یا چهار پل؟
برای موتورهای سه فاز، ترمینال سه پل کافی است چون موتورهای سه فاز به سیم نول نیاز ندارند. ترمینال چهار پل برای مدارهایی مناسب است که در کنار سه فاز، به سیم نول هم نیاز دارند.

حداکثر جریان ترمینال توزیع سه فاز NSC چقدر است؟
در مدل سه پل حداکثر 175 آمپر و در مدل چهار پل حداکثر 160 آمپر در دسترس است. برای جریان‌های بالاتر می‌توان از ترمینال‌های تک پل نیروسامان که تا 500 آمپر موجود هستند استفاده کرد.

آیا ترمینال توزیع سه فاز NSC روی ریل DIN نصب می‌شود؟
بله، تمامی مدل‌های سه فاز سری NS22-FJ نیروسامان قابلیت نصب روی ریل DIN استاندارد 35 میلی‌متری را دارند و همچنین می‌توان آنها را مستقیماً با پیچ روی پانل تابلو نصب کرد.

تفاوت مدل‌های B و BE در ترمینال چهار پل چیست؟
مدل‌های BE دارای عایق‌بندی تقویت شده هستند و برای ولتاژ تا 690 ولت مناسب‌اند. مدل‌های B استاندارد برای ولتاژ تا 500 ولت طراحی شده‌اند. برای شبکه 380 ولت سه فاز، مدل‌های B کافی هستند.
