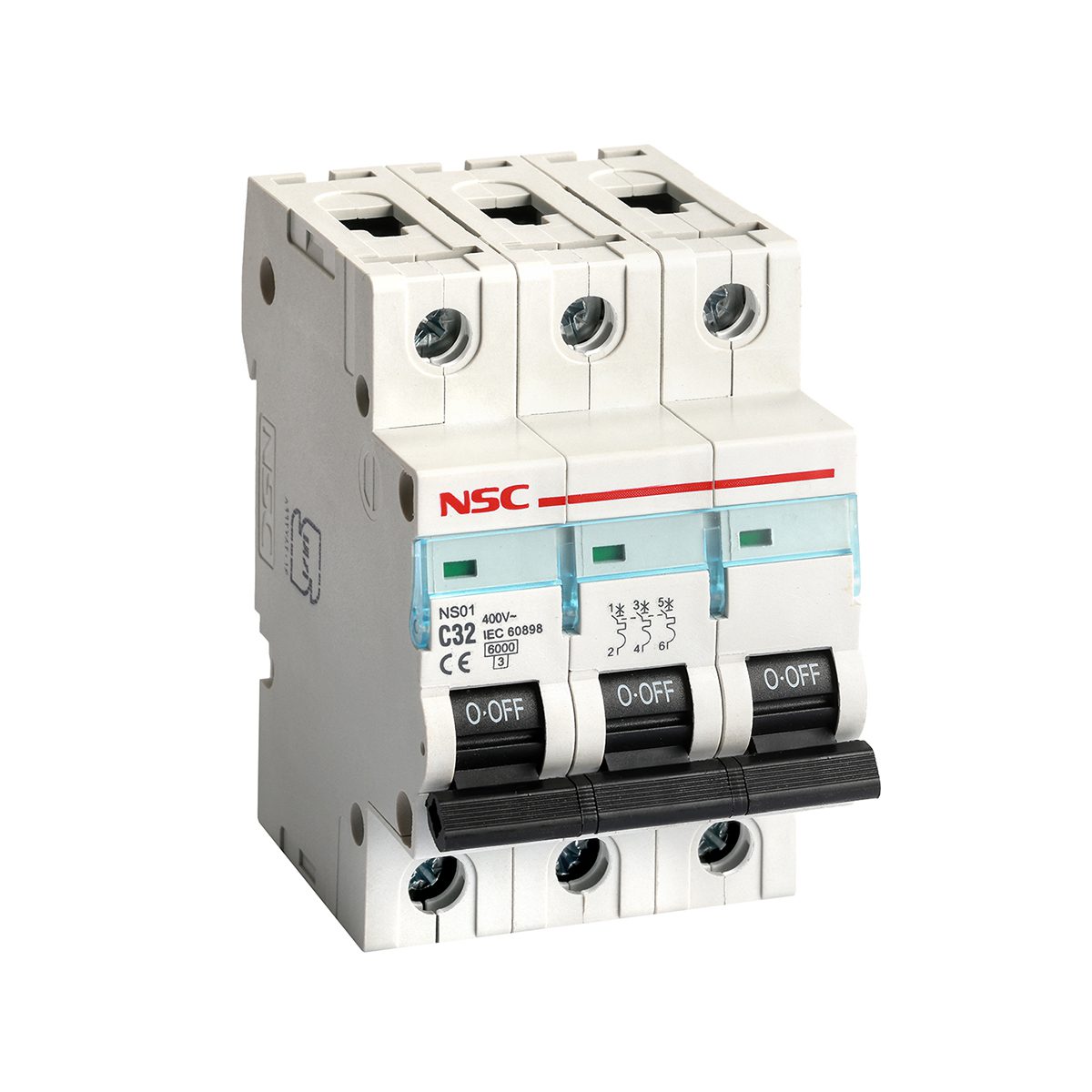

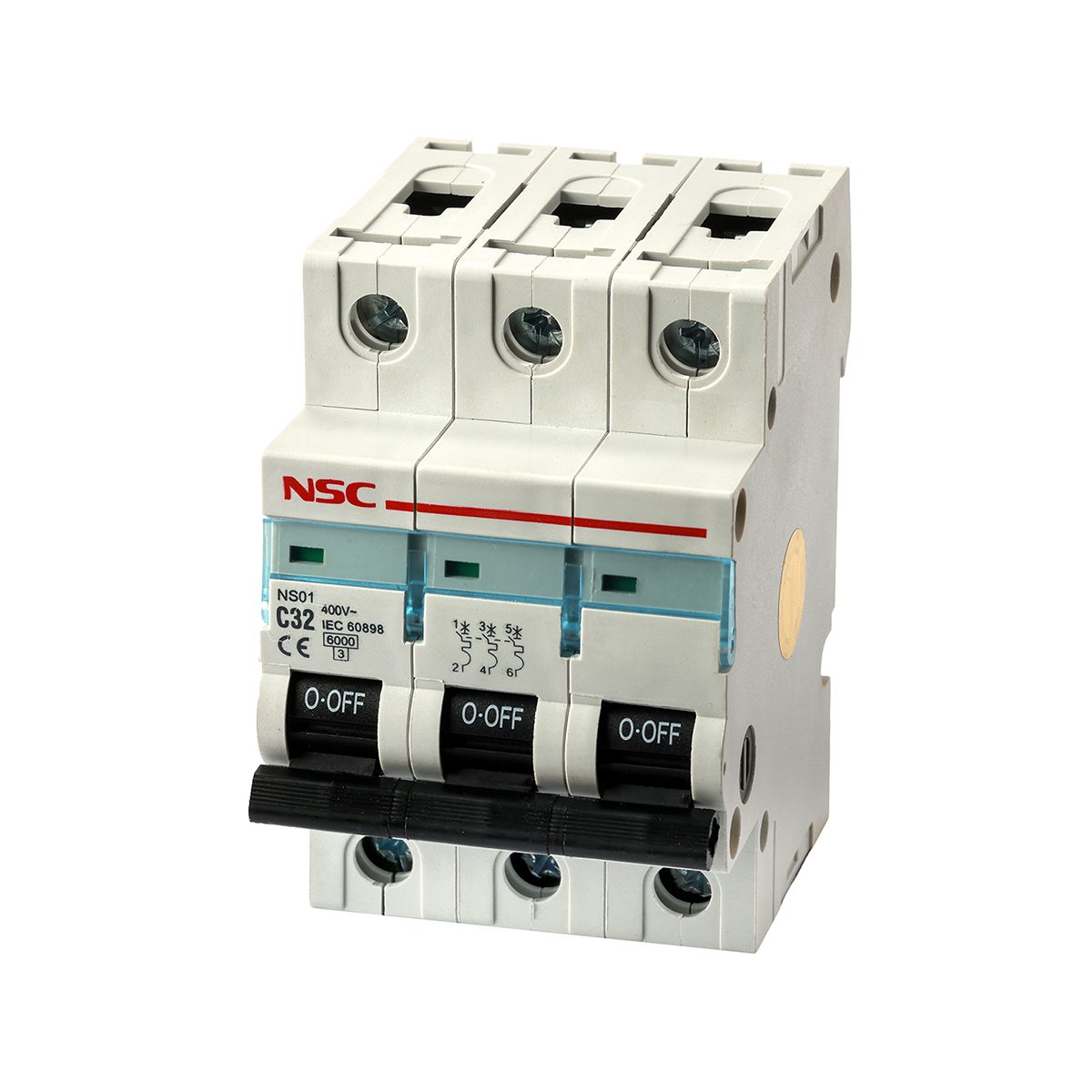

کلید مینیاتوری سه فاز 32 آمپر مدل C32

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری سه فاز 32 آمپر مدل C32

فیوز مینیاتوری سه فاز 32 آمپر مدل C32 یک گزینه کاربردی و ایمن برای حفاظت از مدارهای الکتریکی با بار متوسط است. این فیوز به‌ویژه برای استفاده در محیط‌های صنعتی و تجاری طراحی شده و از اضافه‌جریان و اتصال کوتاه جلوگیری می‌کند.

ویژگی‌ها:

ظرفیت 32 آمپر: این فیوز برای مدارهایی که نیاز به جریان بالاتری دارند، ایده‌آل است و به خوبی بارهای سه فاز را مدیریت می‌کند.
ساختار مقاوم: بدنه فیوز از مواد باکیفیت و مقاوم در برابر حرارت و آسیب‌های فیزیکی ساخته شده است، که تضمین کننده عملکرد پایدار آن در شرایط مختلف است.
نصب آسان: طراحی این فیوز به گونه‌ای است که به راحتی بر روی ریل DIN نصب می‌شود، که این ویژگی نصب و نگهداری آن را بسیار ساده می‌کند.
منحنی قطع C: این نوع منحنی به فیوز اجازه می‌دهد تا در برابر بارهای غیرمعمول مانند موتورهای الکتریکی واکنش نشان دهد و از بروز مشکلات جلوگیری کند.
نشانگر وضعیت: این فیوز دارای یک نمایشگر وضعیت است که به کاربران کمک می‌کند تا به سرعت از وضعیت مدار آگاه شوند.

کاربردها:

محیط‌های صنعتی: به عنوان محافظتی برای ماشین‌آلات و تجهیزات سنگین، این فیوز به جلوگیری از آسیب‌های ناشی از اضافه‌جریان کمک می‌کند.
تابلوهای برق: فیوز C32 می‌تواند در تابلوهای برق برای بارهای متوسط استفاده شود و ایمنی سیستم را تامین کند.
توزیع برق: این فیوز در سیستم‌های توزیع برق به کنترل و مدیریت بارها کمک می‌کند و از نوسانات جلوگیری می‌کند.
پروژه‌های ساختمانی: در پروژه‌هایی که به تجهیزات برقی با توان متوسط نیاز دارند، این فیوز می‌تواند از سیستم‌ها در برابر خطرات ناشی از جریان اضافی محافظت کند.

فیوز مینیاتوری 32 آمپر مدل C32 به عنوان یک گزینه مطمئن برای حفاظت از مدارهای الکتریکی با بار متوسط، می‌تواند به شما کمک کند تا از تجهیزات خود در برابر خطرات الکتریکی محافظت کنید. اگر سوال خاصی دارید یا به اطلاعات بیشتری نیاز دارید، بفرمایید!
