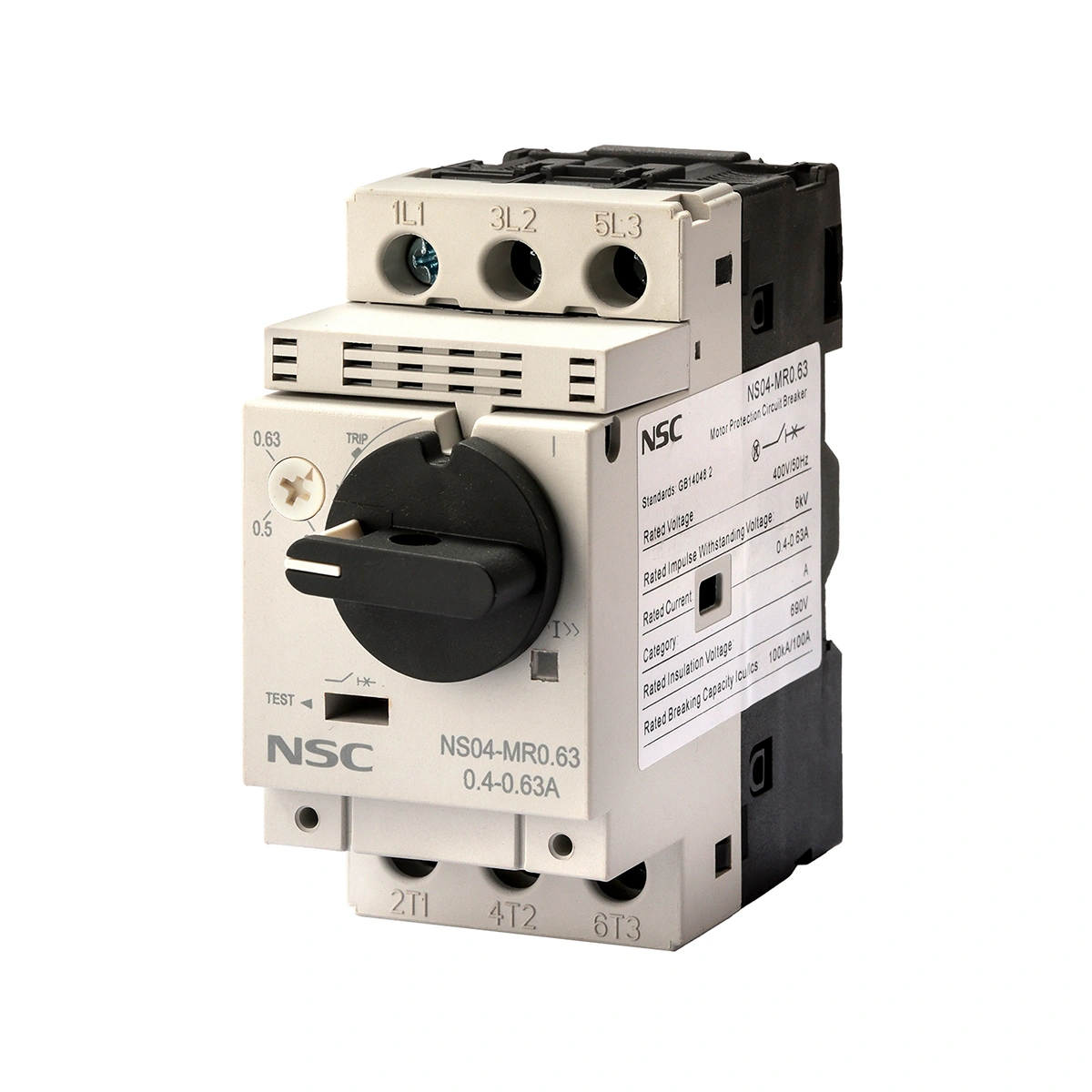

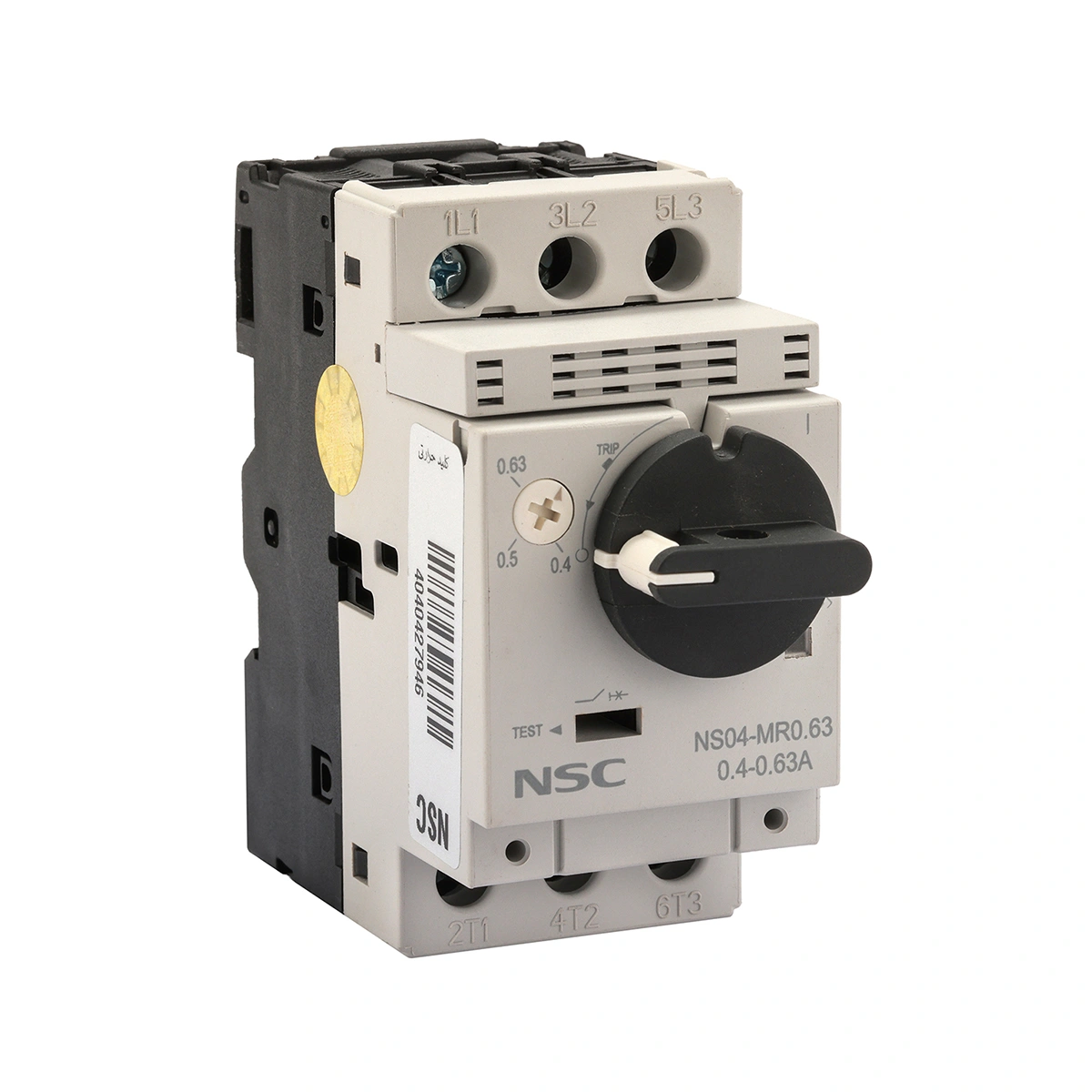

کلید حرارتی گردان 0.40 تا 0.63 آمپر NS04-MR04

Rated ultimate short-circuit breaking capacity Icu (kA)	Standard rated power for 3-phase electromotor (KW)						Short circuit current(A)(Magnetic release)	Rated current(A)(Thermal release)	Code	MR Model Frame size 1 Control by Rotary Knob
380-415V	230/240	400V	415V	440V	500V	690V	Short circuit current(A)(Magnetic release)	Rated current(A)(Thermal release)	Code
100	_	_	_	_	_	_	1/5	0.14…0.16	NS04-MR0.16
100	_	_	_	_	_	0/37	2/4	0.16…0.25	NS04-MR0.25
100	_	_	_	_	_	0/55	5	0.25…0.40	NS04-MR0.40
100	_	_	_	_	_	1/1	8	0.40…0.63	NS04-MR0.63
100	_	_	_	0/37	0/37	1/5	13	0.63…1	NS04-MR1
100	_	0/37	_	0/55	0/75	3	22/5	1…1.6	NS04-MR1.6
100	0/37	0/75	0/75	1/1	1/1	4	33/5	1.6…2.5	NS04-MR2.5
100	0/75	1/5	1/5	1/5	2/2	7/5	51	2.5…4	NS04-MR4
100	1/1	2/2	2/2	3	3/7	9	78	4…6.3	NS04-MR6.3
100	1/2	4	4	4	5/5	11	137	6…10	NS04-MR10
15	3	5/5	5/5	7/5	7/5	15	170	9…14	NS04-MR14
15	4	7/5	9	9	9	18/5	223	13…18	NS04-MR18
15	5/5	11	11	11	11	23	327	17…23	NS04-MR23
15	5/5	11	11	11	15	_	327	20…25	NS04-MR25
10	7/5	15	15	15	18/5	_	416	24…32	NS04-MR32

100	_	_	_	_	_	_	_	6…10	NS04-MP10	MP Model Frame size 2 Control by Pushbutton
100	_	_	_	_	_	_	_	10…16	NS04-MP16
15	_	_	_	_	_	_	_	14 …20	NS04-MP20
15	_	_	_	_	_	_	_	16…25	NS04-MP25
15	1	18/5	22	22	_	_	_	25…40	NS04-MP40
15	15	30	33	33	_	_	_	40…63	NS04-MP63
15	22	40	45	45	_	_	_	56…80	NS04-MP80

ابعاد و سیم بندی کلید حرارتی

کلید حرارتی مدلMR با اهرم گردان		کلید حرارتی مدلMP دکمه ای		تجهیزات کمکی کلید حرارتی
شدت جریان نامی	کد سفارش گذاری	شدت جریان نامی	کد سفارش گذاری	شدت جریان نامی	کد سفارش گذاری
0.14…0.16	NS04-MR0.16	25…40	NS04-MP40	1NO+1NC	NS04-AXSS-02
0.16…0.25	NS04-MR0.25	40…63	NS04-MP63	1NO+1NC	NS04-AXSL-60
0.25…0.40	NS04-MR0.40	56…80	NS04-MP80	_	NS04-CB-42
0.40…0.63	NS04-MR0.63
0.63…1	NS04-MR1
1…1.6	NS04-MR1.6
1.6…2.5	NS04-MR2.5
2.5…4	NS04-MR4
4…6.3	NS04-MR6.3
6…10	NS04-MR10
9…14	NS04-MR14
13…18	NS04-MR18
17…23	NS04-MR23
20…25	NS04-MR25
24…32	NS04-MR32

توضیحات

ویژگی‌های کلید حرارتی-مغناطیسی (MPCB) نیرو سامان:

دوگانه بودن حفاظت:
حرارتی (Thermal): محافظت در برابر اضافه بار (Overload) با الهام از عملکرد بی‌متال.
مغناطیسی (Magnetic): محافظت در برابر اتصال کوتاه (Short Circuit) به صورت آنی.
قابلیت تنظیم (Adjustability):
تنظیم جریان اضافه بار: شما می‌توانید محدوده جریانی که کلید در آن اضافه بار را تشخیص داده و قطع می‌کند را تنظیم کنید. این معمولاً بر اساس جریان نامی موتور صورت می‌گیرد.
قطع کننده مدار (Circuit Breaker):
وظیفه اصلی آن قطع جریان در صورت بروز خطا است، دقیقاً مانند یک فیوز یا کلید مینیاتوری، اما با قابلیت تنظیم و ریست شدن مجدد.
نصب آسان (Easy Installation):
معمولاً روی ریل استاندارد DIN نصب می‌شود و جایگزین مناسبی برای ترکیب بی‌متال و کنتاکتور در بسیاری از کاربردها است.
قابلیت ریست (Reset Function):
پس از رفع خطا، می‌توان کلید را به صورت دستی ریست کرد تا مجدداً راه‌اندازی موتور امکان‌پذیر باشد.
طراحی فشرده (Compact Design):
ترکیب حفاظت حرارتی و مغناطیسی در یک واحد، باعث کاهش حجم کلی تابلو برق می‌شود.
کاهش هزینه‌ها (Cost-Effective):
در مقایسه با خرید جداگانه بی‌متال، کنتاکتور و فیوز، اغلب مقرون به صرفه‌تر است.
افزایش ایمنی و قابلیت اطمینان (Enhanced Safety & Reliability):
حفاظت کامل از موتور در برابر رایج‌ترین خطاهای الکتریکی، عمر مفید موتور را افزایش داده و از بروز حوادث جلوگیری می‌کند.
امکان افزودن تجهیزات جانبی (Accessory Compatibility):
نصب کنتاکت‌های کمکی (Auxiliary Contacts) برای اتصال به سیستم‌های مانیتورینگ یا PLC را دارند.

به طور خلاصه، MPCB یک راه حل جامع و کارآمد برای حفاظت از موتورهای الکتریکی است که با ترکیب حفاظت‌های کلیدی و قابلیت تنظیم، اطمینان و ایمنی را به سیستم‌های صنعتی می‌بخشد.
