کلید هوایی 3200 آمپر (ACB 3200A) نیروسامان

کلید هوایی 3200 آمپر (ACB 3200A) نیروسامان از سری NS06-3200، برای مدیریت، کنترل و حفاظت از شبکه‌های برق در جریان‌های بالا طراحی شده است. این مدل با جریان نامی 3200 آمپر در ساختارهای 3 پل و 4 پل ارائه می‌شود و از نظر مشخصات الکتریکی، حفاظتی و عملکردی، برای استفاده در سیستم‌های توزیع و قدرت در نظر گرفته شده است.

کلید ACB 3200A دارای ولتاژ نامی 400 و 690 VAC، ولتاژ عایقی 1000 VAC و ولتاژ تحمل ضربه‌ای 12000 V است. همچنین زمان بسته‌شدن آن حداکثر 70 میلی‌ثانیه اعلام شده است.

مدل NS06-3200 علاوه بر جریان نامی 3200 آمپر، در جریان‌های 2000، 2500 و 2900 آمپر نیز ارائه می‌شود.

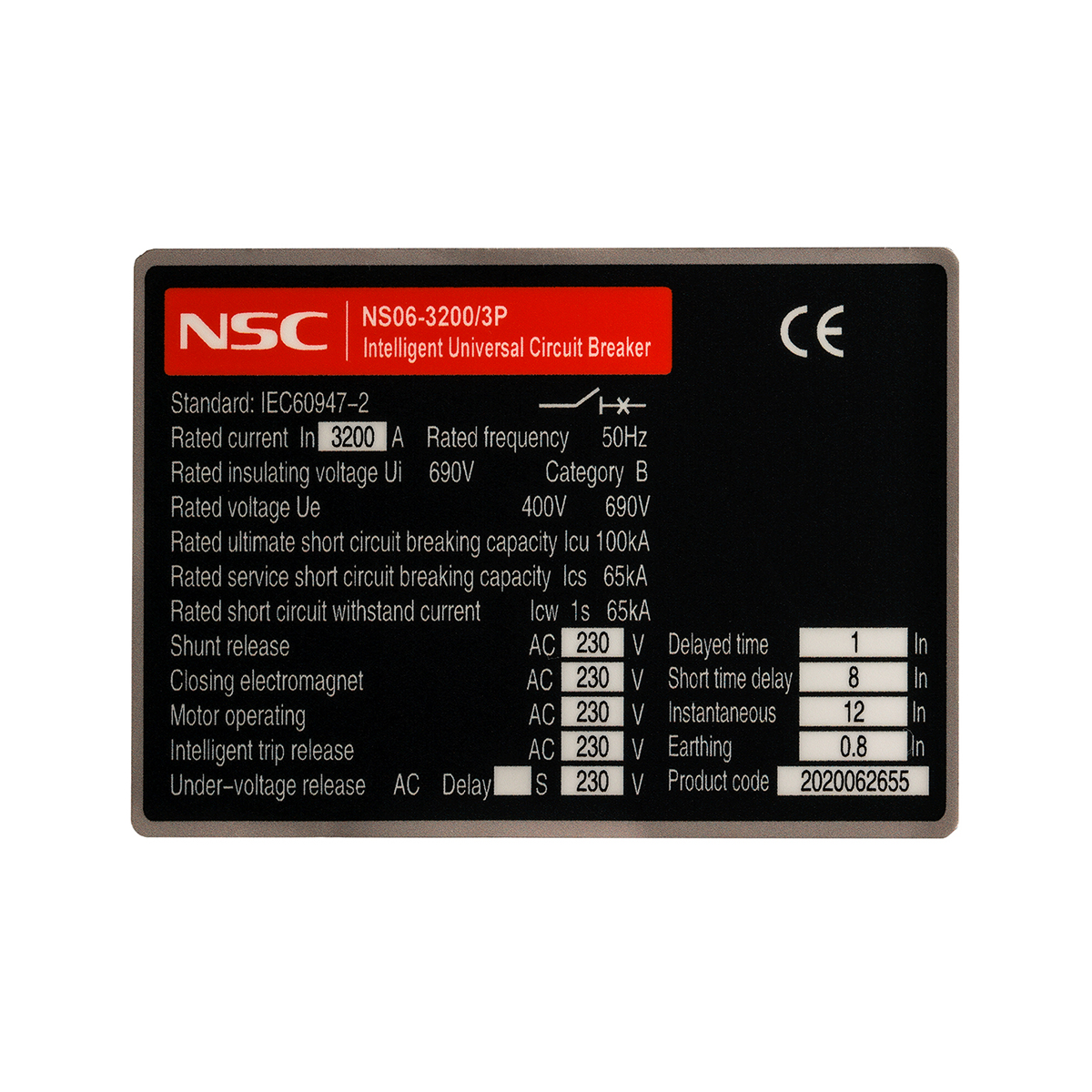

مشخصات فنی کلید هوایی 3200 آمپر NS06-3200

کلید هوایی 3200 آمپر چیست؟

کلید هوایی 3200 آمپر یا ACB 3200A یک کلید هوایی با جریان نامی 3200 آمپر است که برای مدیریت، کنترل و حفاظت شبکه‌های برق در جریان‌های بالا مورد استفاده قرار می‌گیرد.

در سری NS06، مدل NS06-3200 برای جریان نامی 3200 آمپر ارائه می‌شود. این مدل در نسخه‌های 3 پل و 4 پل موجود است و امکان انتخاب ساختار Fixed یا Draw-out را دارد.

در انتخاب کلید ACB 3200 آمپر، علاوه بر جریان نامی، مشخصاتی مانند تعداد پل، نوع ساختار، ولتاژ نامی، ظرفیت قطع و تنظیمات واحد حفاظتی باید متناسب با نیاز سیستم بررسی شوند.

واحد حفاظتی Micro-logic در ACB 3200A

کلیدهای هوایی نیروسامان مجهز به واحد حفاظتی Micro-logic هستند که امکان تنظیم پارامترهای حفاظتی LSI و LSIG را فراهم می‌کند.

این تنظیمات برای ایجاد هماهنگی حفاظتی (Selectivity) در سیستم توزیع برق مورد استفاده قرار می‌گیرند.

حفاظت L – Long Time

L یا Long Time برای حفاظت در برابر اضافه‌بار (Overload) در نظر گرفته شده است.

حفاظت S – Short Time

S یا Short Time برای حفاظت در برابر اتصال کوتاه با تأخیر زمانی استفاده می‌شود و امکان ایجاد هماهنگی حفاظتی را فراهم می‌کند.

حفاظت I – Instantaneous

I یا Instantaneous برای قطع فوری در برابر خطاهای شدید مورد استفاده قرار می‌گیرد.

حفاظت G – Ground Fault

G یا Ground Fault برای حفاظت در برابر خطای اتصال به زمین در نظر گرفته شده است.

بنابراین واحد حفاظتی Micro-logic در کلید هوایی 3200A امکان استفاده از تنظیمات LSI و LSIG را فراهم می‌کند.

ظرفیت قطع کلید هوایی 3200 آمپر

ظرفیت قطع و تحمل جریان اتصال کوتاه از مشخصات اصلی ACB 3200A هستند.

برای مدل NS06-3200، مقادیر ارائه‌شده به شرح زیر است:

ظرفیت قطع نهایی Icu

ظرفیت قطع سرویس Ics

ظرفیت وصل اتصال کوتاه Icm

جریان تحمل کوتاه‌مدت Icw

مقدار جریان تحمل کوتاه‌مدت:

Icw (1s) = 65 kA

این مقادیر، مشخصات عملکردی کلید هوایی 3200 آمپر در برابر جریان‌های اتصال کوتاه را مشخص می‌کنند.

ولتاژ نامی و عایقی ACB 3200A

کلید هوایی 3200 آمپر مدل NS06-3200 دارای ولتاژ نامی:

400 و 690 VAC

است.

همچنین مشخصات عایقی آن عبارت‌اند از:

• Ui = 1000 VAC
• Uimp = 12000 V
• Power Frequency Withstand Voltage = AC3500، 50Hz

این پارامترها باید هنگام انتخاب کلید هوایی 3200 آمپر با مشخصات سیستم و پروژه تطبیق داده شوند.

جریان نامی پل نول در کلید هوایی 3200 آمپر

جریان نامی پل نول IN برای مدل NS06-3200 برابر با:

50% In

اعلام شده است.

بنابراین در زمان انتخاب ACB 3200A، مشخصات پل نول نیز باید مورد بررسی قرار گیرد.

کلید هوایی 3200 آمپر سه پل و چهار پل

مدل NS06-3200 در دو نسخه:

• 3 پل (3P)
• 4 پل (4P)

ارائه می‌شود.

تعداد پل یکی از مشخصات مهم کلید هوایی است و انتخاب آن باید بر اساس ساختار سیستم انجام شود.

کلید هوایی 3200 آمپر Fixed

ساختار Fixed برای نصب دائمی کلید در تابلو در نظر گرفته می‌شود.

بر اساس اطلاعات ارائه‌شده، نوع Fixed دارای هزینه کمتر و فضای اشغال‌شده کمتری است؛ اما برای نگهداری و تست‌های دوره‌ای، نیاز به جداسازی کل سیستم یا خروج کلید از مدار دارد.

کلید هوایی 3200 آمپر Draw-out

نوع Draw-out یا کشویی برای تابلوهای اصلی و حساس Main LV Switchboard توصیه شده است.

این ساختار امکان جدا شدن کلید از ریل‌های اتصال بدون باز کردن پیچ‌ها را فراهم می‌کند و انجام عملیات تعمیر و نگهداری را آسان‌تر می‌سازد.

ابعاد کلید هوایی 3200 آمپر

ابعاد مدل NS06-3200 بر اساس ساختار و تعداد پل متفاوت است.

Fixed Type

Draw-out Type

حالت اتصال ACB 3200A

برای مدل NS06-3200، حالت اتصال در اطلاعات فنی ارائه‌شده:

افقی / عمودی

اعلام شده است.

زمان بسته‌شدن کلید هوایی 3200 آمپر

زمان بسته‌شدن کلید هوایی مدل NS06-3200:

حداکثر 70 میلی‌ثانیه

است.

عمر مکانیکی ACB 3200A

عمر مکانیکی اعلام‌شده برای مدل NS06-3200 برابر با:

20000 سیکل

است.

این مقدار تعداد سیکل‌های عملکرد مکانیکی اعلام‌شده برای این مدل را مشخص می‌کند.

عملکرد الکتریکی کلید هوایی 3200 آمپر

بر اساس جدول مشخصات فنی ارائه‌شده، عملکرد الکتریکی مدل NS06-3200:

6500 سیکل

اعلام شده است.

تلفات توان کلید هوایی 3200 آمپر

مقادیر Power Loss ارائه‌شده برای مدل NS06-3200 شامل:

90، 140 و 170 وات

است.

مقدار دقیق تلفات توان باید بر اساس پیکربندی مربوط به کلید موردنظر بررسی شود.

قابلیت مانیتورینگ و اتوماسیون ACB 3200A

کلیدهای هوایی نیروسامان قابلیت اتصال به سیستم‌های اتوماسیون صنعتی را دارند.

قابلیت‌های ارائه‌شده شامل:

• مانیتورینگ پارامترهای الکتریکی
• ثبت وقایع (Event Logging)
• صدور فرمان از راه دور

است.

هماهنگی حفاظتی ACB-to-ACB

کلیدهای هوایی نیروسامان امکان تنظیم دقیق زمان‌بندی عملکرد حفاظت را فراهم می‌کنند.

در صورت وقوع خطا در بخش پایین‌دست، تنظیم صحیح حفاظت می‌تواند باعث شود کلید مربوط به همان بخش عمل کند و خطا به سایر قسمت‌های شبکه منتقل نشود.

این قابلیت با مفهوم ACB-to-ACB Coordination و Selectivity مرتبط است.

کاربرد کلید هوایی 3200 آمپر

کلید هوایی 3200 آمپر (ACB 3200A) برای مدیریت، کنترل و حفاظت شبکه‌های برق با جریان بالا طراحی شده است.

بر اساس اطلاعات ارائه‌شده، کلیدهای هوایی نیروسامان در موارد زیر مورد استفاده قرار می‌گیرند:

• تابلوهای توزیع
• سیستم‌های قدرت صنعتی
• مراکز داده

در این کاربردها، انتخاب جریان نامی، تعداد پل، ساختار Fixed یا Draw-out و تنظیمات واحد حفاظتی باید مطابق نیاز سیستم انجام شود.

راهنمای انتخاب کلید هوایی 3200 آمپر

برای انتخاب ACB 3200A مدل NS06-3200، پارامترهای اصلی زیر باید بررسی شوند:

جریان نامی: 3200A
مدل: NS06-3200
تعداد پل: 3P / 4P
ساختار: Fixed / Draw-out
ولتاژ نامی: 400 / 690 VAC
ولتاژ عایقی: 1000 VAC
ولتاژ تحمل ضربه‌ای: 12000 V
Icu در 400V: 65 kA
Icu در 690V: 65 kA
Ics در 400V: 40 kA
Ics در 690V: 50 kA
Icm در 400V: 50 kA
Icm در 690V: 50 kA
Icw (1s): 65 kA
زمان بسته‌شدن: حداکثر 70 ms
عمر مکانیکی: 20000 سیکل
عملکرد الکتریکی: 6500 سیکل
واحد حفاظتی: Micro-logic با تنظیمات LSI / LSIG

خرید کلید هوایی 3200 آمپر (ACB 3200A)

در زمان خرید کلید هوایی 3200 آمپر، بررسی مدل، جریان نامی، تعداد پل، نوع ساختار، ولتاژ نامی، ظرفیت قطع و پارامترهای حفاظتی اهمیت دارد.

کلید هوایی 3200 آمپر نیروسامان مدل NS06-3200 با ساختارهای Fixed و Draw-out و در نسخه‌های 3 پل و 4 پل ارائه می‌شود.

برای انتخاب مدل متناسب با مشخصات تابلو و سیستم، بررسی دقیق مشخصات فنی و دریافت مشاوره فنی رایگان پیشنهاد می‌شود.

سوالات متداول کلید هوایی 3200 آمپر

کلید هوایی 3200 آمپر چه مدلی است؟

کلید هوایی 3200 آمپر نیروسامان از سری NS06-3200 است.

ACB 3200A در چند پل ارائه می‌شود؟

مدل NS06-3200 در نسخه‌های 3 پل و 4 پل ارائه می‌شود.

ولتاژ نامی کلید هوایی 3200 آمپر چقدر است؟

ولتاژ نامی این مدل 400 و 690 VAC است.

ظرفیت قطع ACB 3200A در 400 ولت چقدر است؟

ظرفیت قطع نهایی Icu در 400 VAC برابر با 65 kA اعلام شده است.

ACB 3200A به‌صورت فیکس و کشویی ارائه می‌شود؟

بله، مدل NS06-3200 در دو ساختار Fixed و Draw-out (کشویی) ارائه می‌شود.

عمر مکانیکی کلید هوایی 3200 آمپر چقدر است؟

عمر مکانیکی اعلام‌شده برای NS06-3200 برابر با 20000 سیکل است.

واحد حفاظتی ACB 3200A چیست؟

کلیدهای هوایی نیروسامان مجهز به واحد حفاظتی Micro-logic با تنظیمات LSI و LSIG هستند.

ویژگی مشترک  کلیدهای هوایی (ACB) – راهکار جامع نیروسامان در مدیریت انرژی

کلیدهای هوایی عرضه شده توسط «نیروسامان»، راهکارهای پیشرفته‌ای هستند که برای مدیریت، کنترل و حفاظت از شبکه در جریان‌های بالا (تا چند هزار آمپر) طراحی شده‌اند. این تجهیزات در تابلوهای توزیع، نقشی حیاتی در پایداری سیستم‌های قدرت صنعتی و مراکز داده ایفا می‌کنند.

ویژگی‌های ممتاز کلید هوایی 3200 آمپر(اتوماتیک ACB) نیروسامان:

۱. حفاظت هوشمند و انعطاف‌پذیر:

این تجهیزات مجهز به واحدهای حفاظتی میکرولوژیک (Micro-logic) هستند که امکان تنظیم دقیق پارامترهای حفاظتی ($LSI/LSIG$) را فراهم می‌آورند. این ویژگی به مهندسان اجازه می‌دهد تا در سیستم‌های توزیع برق، هماهنگی حفاظتی (Selectivity) را به دقیق‌ترین شکل ممکن پیاده‌سازی کنند.

۲. پایداری در شرایط بحرانی:

کلیدهای هوایی ما با توانایی تحمل جریان‌های اتصال‌کوتاه بسیار بالا (Icw)، تضمین‌کننده امنیت شبکه در لحظات بحرانی و جلوگیری از گسترش خطاهای شبکه به سایر تجهیزات پایین‌دست هستند.

۳. قابلیت‌های مانیتورینگ و اتوماسیون:

این کلیدها به عنوان بخشی از سیستم‌های نوین مدیریت انرژی، قابلیت اتصال به شبکه اتوماسیون صنعتی را دارا می‌باشند. مانیتورینگ پارامترهای الکتریکی، ثبت وقایع (Event Logging) و امکان صدور فرمان از راه دور، از جمله ویژگی‌های این نسل از تجهیزات است.

۴. قابلیت اطمینان در سوئیچینگ‌های مکرر:

کلیدهای هوایی نیروسامان با ساختار مکانیکی مستحکم، برای تحمل تعداد دفعات بالای قطع و وصل طراحی شده‌اند و در کاربردهایی که نیاز به تغییر مداوم منابع تغذیه (Changeover) دارند، کارایی بی‌نظیری از خود نشان می‌دهند.

تفاوت ساختاری: Fixed vs. Draw-out (کشویی):

• نوع Fixed: برای نصب دائمی در تابلو. هزینه‌ی کمتر و فضای اشغال شده‌ی کمتر، اما برای نگهداری و تست‌های دوره‌ای، نیاز به جداسازی کل سیستم یا خروج از مدار دارد.
• نوع Draw-out (کشویی): این مدل برای تابلوهای اصلی و حساس (Main LV Switchboard) توصیه می‌شود. قابلیت جدا شدن کلید از ریل‌های اتصال بدون باز کردن پیچ‌ها، امکان «تعمیر و نگهداری بدون توقف کل سیستم» را فراهم می‌کند.
• واحد حفاظتی (Trip Unit) – مغز متفکر ACB:
• L (Long Time): حفاظت در برابر اضافه‌بار (Overload).
• S (Short Time): حفاظت در برابر اتصال‌کوتاه با تأخیر زمانی (برای ایجاد هماهنگی یا Selectivity).
• I (Instantaneous): قطع فوری در برابر خطاهای شدید.
• G (Ground Fault): حفاظت اختصاصی در برابر خطا به زمین (Ground Fault Protection) که برای جلوگیری از آتش‌سوزی و آسیب به کابل‌ها حیاتی است.
• قابلیت ACB-to-ACB Coordination:
• یکی از بزرگترین مزایای کلیدهای هوایی پیشرفته نیروسامان، امکان تنظیم دقیق زمان‌بندی قطع است؛ به طوری که در صورت وقوع خطا در پایین‌دست، فقط کلید مربوط به آن بخش قطع شود و کل ساختمان یا کارخانه تاریک نماند.

برای بررسی سایر مدل‌ها با ظرفیت‌های متفاوت و ویژگی‌های فنی متنوع، به دسته‌بندی کلید هوایی (ACB) مراجعه کنید.
