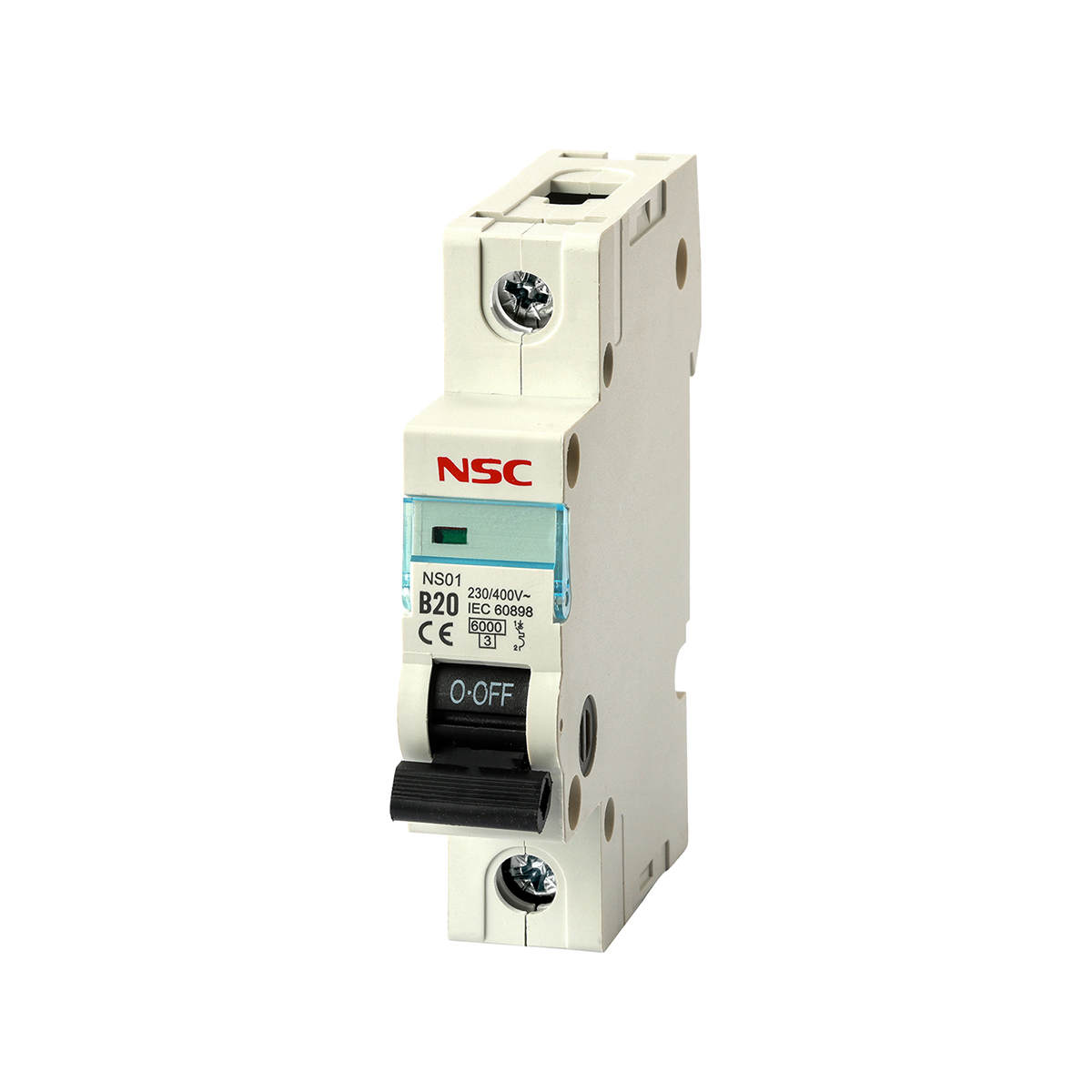

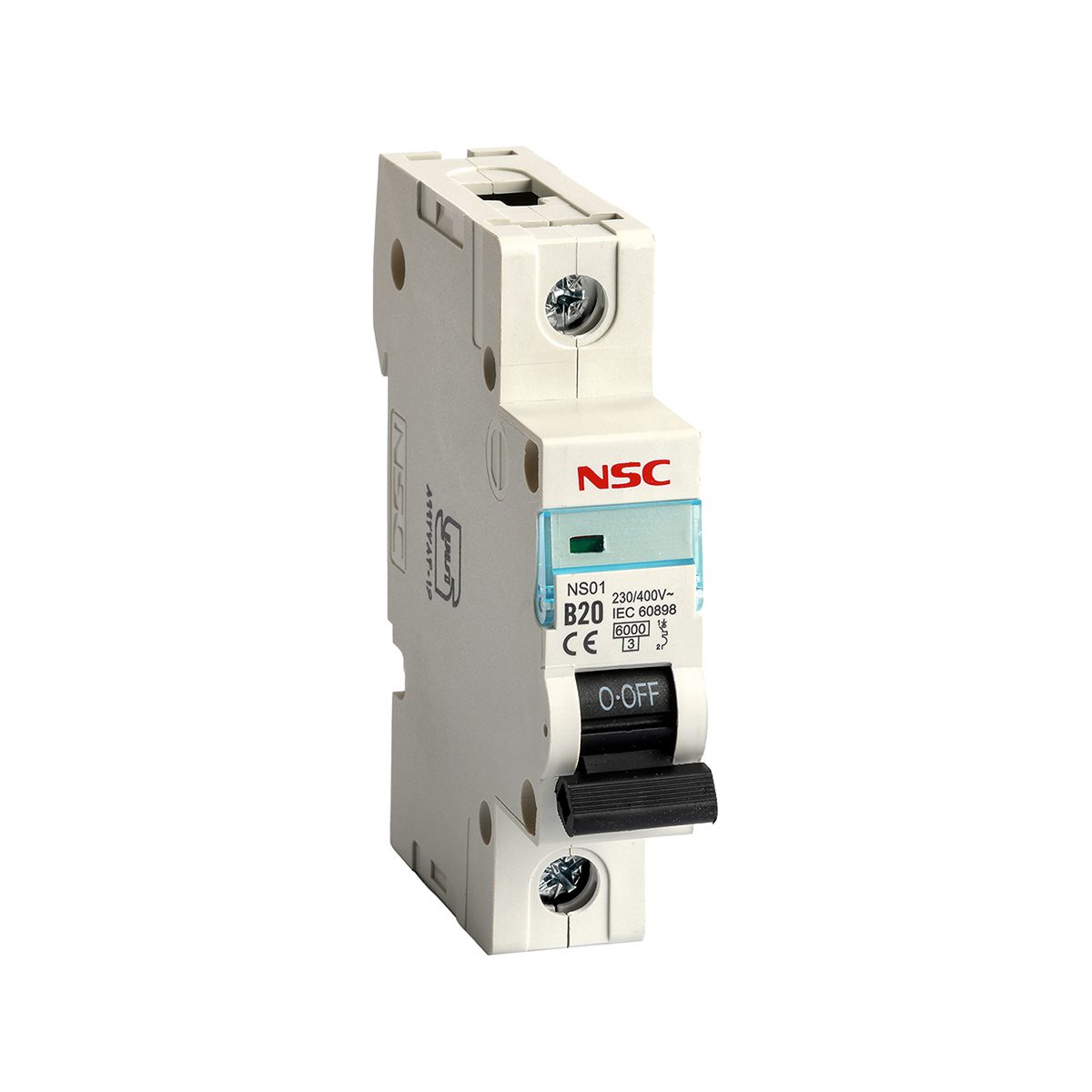

کلید مینیاتوری تک فاز 20 آمپر مدل B20

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری تک فاز 20 آمپر مدل B20 یکی از اجزای حیاتی در سیستم‌های برق خانگی، تجاری و صنعتی است که برای حفاظت از مدارهای الکتریکی با مصرف متوسط طراحی شده است. این فیوز مینیاتوری ۲۰ آمپر از نوع کلاس عملکرد B بوده و به‌طور ویژه برای مدارهایی با جریان هجومی متوسط، مانند سیستم‌های روشنایی، دستگاه‌های خانگی و تجهیزات برقی سبک مورد استفاده قرار می‌گیرد. این کلید مینیاتوری در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند و از آسیب به مدارهای الکتریکی جلوگیری می‌نماید.

ویژگی‌های کلیدی فیوز مینیاتوری تک فاز ۲۰ آمپر مدل B20

حفاظت از مدارهای الکتریکی متوسط: این فیوز مینیاتوری 20a به‌طور خاص برای مدارهایی با مصرف متوسط طراحی شده و برای سیستم‌های توزیع برق، تابلوهای برق و دستگاه‌های خانگی مناسب است.
عملکرد سریع در برابر اضافه‌بار: این فیوز مینیاتوری قادر است در صورت بروز اضافه‌بار و جریان اضافی در ۳ تا ۵ برابر جریان نامی، مدار را به سرعت قطع کرده و از آسیب به تجهیزات جلوگیری کند.
سیستم حفاظتی پیشرفته:فیوز مینیاتوری تک فاز 20 آمپر با استفاده از سیستم‌های مغناطیسی و حرارتی، به‌صورت خودکار مدار را در برابر اتصال کوتاه و اضافه‌بار قطع می‌کند.
نصب آسان و سریع: نصب این فیوز مینیاتوری بر روی ریل DIN 35mm بسیار ساده است و نیازی به تجهیزات خاصی ندارد.
کیفیت ساخت بالا: این فیوز مینیاتوری دارای طول عمر زیاد و مقاومت بالا در برابر شرایط مختلف است که آن را برای استفاده در مدارهای برق مسکونی، تجاری و صنعتی مناسب می‌سازد.

مشخصات فنی فیوز مینیاتوری تک فاز ۲۰ آمپر مدل B20

نوع محصول: فیوز مینیاتوری (MCB) تک فاز
جریان نامی: ۲۰ آمپر (20A)
کلاس عملکرد: تیپ B – قطع در ۳ تا ۵ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر
استانداردها: IEC 60898-1 و IEC 60947-2
نحوه نصب: بر روی ریل استاندارد DIN 35mm

عملکرد فیوز مینیاتوری تک فاز 20 آمپر مدل B20

حفاظت در برابر اضافه‌بار: این فیوز در صورتی که جریان از ۲۰ آمپر فراتر رود، مدار را قطع کرده و از آسیب به سیستم‌های برقی و کابل‌ها جلوگیری می‌کند.
قطع سریع اتصال کوتاه: این فیوز به‌محض وقوع اتصال کوتاه، مدار را به‌طور فوری قطع می‌کند تا از صدمه به تجهیزات برقی جلوگیری شود.
افزایش ایمنی مدار: فیوز مینیاتوری ۲۰ آمپر با جلوگیری از نوسانات و اضافه‌بار به افزایش ایمنی تجهیزات برقی کمک می‌کند.

کاربردهای فیوز مینیاتوری تک فاز 20 آمپر مدل B20

سیستم‌های توزیع برق در واحدهای مسکونی و تجاری
حفاظت از دستگاه‌های خانگی مانند پمپ‌ها، تهویه‌ها و یخچال‌ها
مدارهای الکتریکی با مصرف متوسط
تابلوهای توزیع برق و تجهیزات صنعتی سبک
سیستم‌های روشنایی و لوازم برقی کم‌مصرف

چرا فیوز مینیاتوری تک فاز ۲۰ آمپر مدل B20؟

این فیوز مینیاتوری ۲۰ آمپر به دلیل عملکرد سریع و مؤثر در برابر اضافه‌بار و اتصال کوتاه، ایمنی بالا و نصب آسان، گزینه‌ای مناسب برای حفاظت از مدارهای برق متوسط است. با توجه به کیفیت ساخت بالا و طول عمر زیاد، این فیوز مینیاتوری از بهترین انتخاب‌ها برای سیستم‌های برقی مسکونی، تجاری و صنعتی به‌شمار می‌آید.
