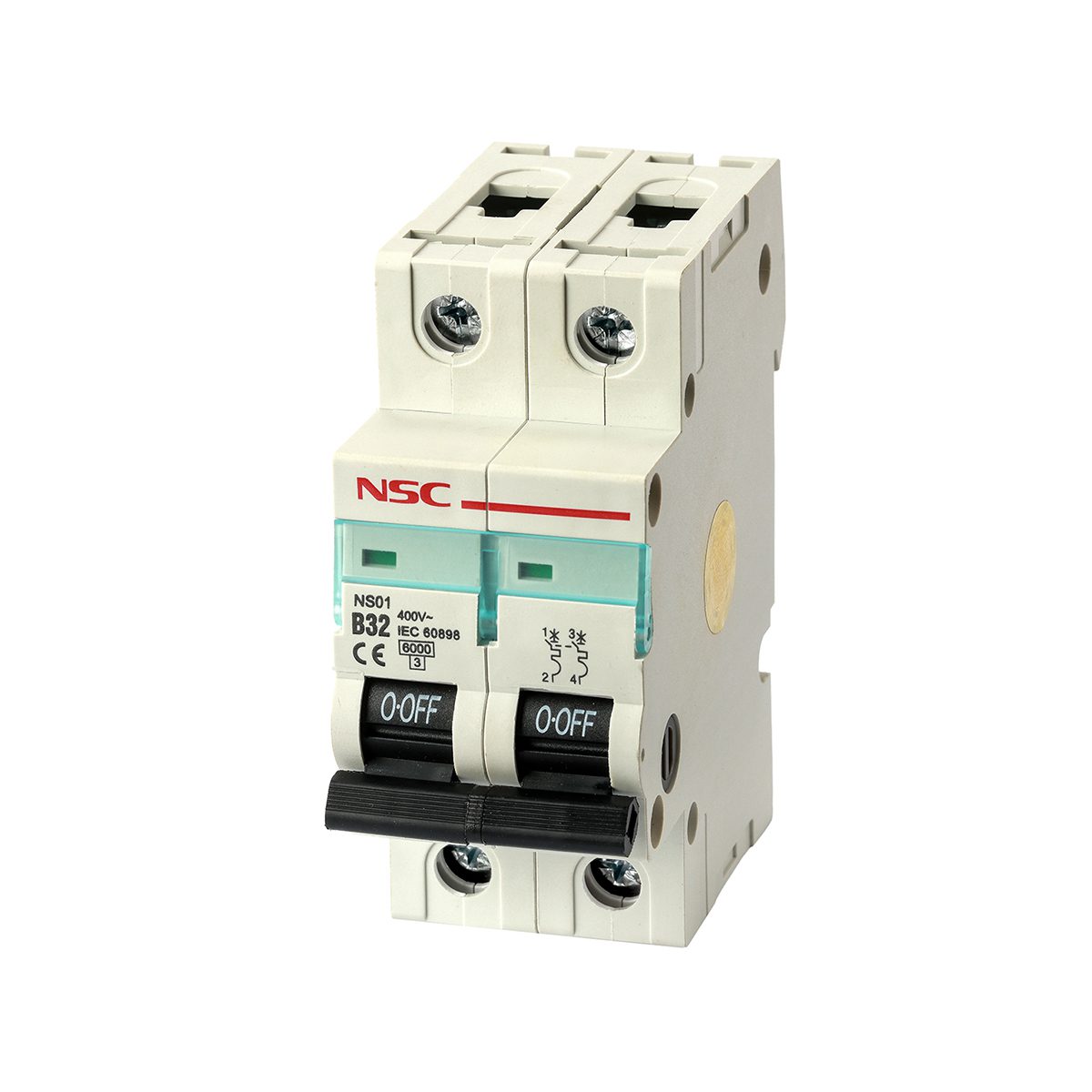

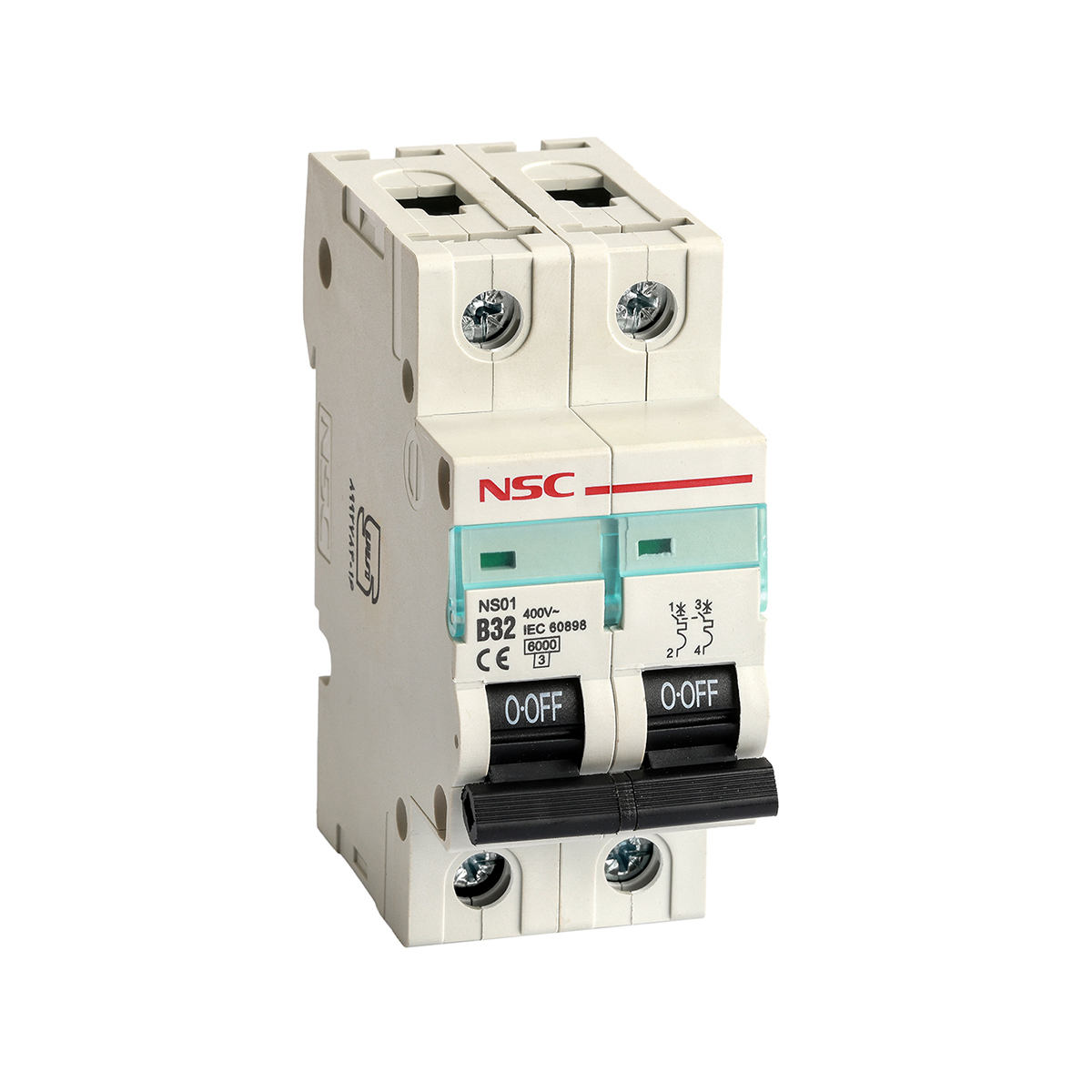

کلید مینیاتوری فاز و نول 32 آمپر مدل B32

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

5فیوز مینیاتوری فاز و نول 32 آمپر مدل B32 یک انتخاب مناسب برای حفاظت از مدارهای الکتریکی در سیستم‌های تک فاز است که نیاز به حفاظت در برابر اضافه‌بار و اتصال کوتاه دارند. این فیوز مینیاتوری با طراحی ویژه و قابلیت‌های حفاظتی گسترده، برای مدارهای توزیع برق، لوازم خانگی و صنعتی با بار مصرفی متوسط تا سنگین، ایده‌آل است. فیوز مینیاتوری ۳۲ آمپر مدل B32 قادر است از مدار در برابر نوسانات ولتاژ، اتصال کوتاه و جریان‌های اضافی محافظت کند، به‌طوری که از آسیب به تجهیزات برقی و کابل‌ها جلوگیری می‌شود.

ویژگی‌های کلیدی فیوز مینیاتوری فاز و نول 32 آمپر مدل B32

حفاظت مؤثر در مدارهای فاز و نول: این فیوز مینیاتوری ۳۲ آمپر برای مدارهای فاز و نول تک فاز ۲۳۰ ولت AC طراحی شده است و از سیستم‌های برق در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند.
کلاس عملکرد B: این فیوز از کلاس B برخوردار است که در آن جریان‌های هجومی کمتر از ۵ برابر جریان نامی به‌طور خودکار مدار را قطع نمی‌کنند، اما در صورت وقوع اضافه‌بار شدید یا اتصال کوتاه، به سرعت عمل کرده و مدار را قطع می‌کند.
حفاظت سریع و دقیق: این فیوز مینیاتوری با سیستم مغناطیسی و حرارتی، قادر به شناسایی اضافه‌بارها و اتصال کوتاه در سریع‌ترین زمان ممکن است و مدار را قطع می‌کند.
نصب آسان و استاندارد: فیوز مینیاتوری دو پل 32 آمپر مدل B32 به‌راحتی روی ریل استاندارد DIN 35mm نصب می‌شود و این ویژگی نصب آسان آن را در پروژه‌های مختلف بسیار محبوب می‌کند.
کیفیت ساخت بالا: این فیوز دارای طول عمر بالا و مقاومت عالی در برابر نوسانات برق است. ساخته‌شده از مواد با کیفیت و با استانداردهای بین‌المللی، این فیوز مینیاتوری از بهترین گزینه‌ها برای پروژه‌های صنعتی و تجاری است.

مشخصات فنی فیوز مینیاتوری فاز و نول 32 آمپر

نوع محصول: فیوز مینیاتوری (MCB) فاز و نول
جریان نامی: ۳۲ آمپر (32A)
کلاس عملکرد: تیپ B – قطع در ۳ تا ۵ برابر جریان نامی
ولتاژ کاری: ۲۳۰ ولت AC
توان قطع اتصال کوتاه: ۶ یا ۱۰ کیلوآمپر
استانداردها: IEC 60898-1 و IEC 60947-2
نحوه نصب: بر روی ریل استاندارد DIN 35mm

عملکرد فیوز مینیاتوری فاز و نول 32 آمپر

حفاظت در برابر اضافه‌بار: این فیوز مینیاتوری 32a در صورت افزایش جریان به بیش از ۳۲ آمپر، به‌طور خودکار مدار را قطع می‌کند و از آسیب به تجهیزات برقی و کابل‌ها جلوگیری می‌کند.
عملکرد سریع در برابر اتصال کوتاه: زمانی که اتصال کوتاه رخ دهد، این فیوز به‌سرعت مدار را قطع کرده و از صدمات الکتریکی و آتش‌سوزی جلوگیری می‌کند.
پایداری در شرایط مختلف: این فیوز مینیاتوری فاز و نول 32 آمپر حتی در شرایط خاص مانند نوسانات ولتاژ و تغییرات شدید دما عملکرد خود را به‌خوبی حفظ می‌کند.

کاربردهای فیوز مینیاتوری فاز و نول 32 آمپر مدل B32

سیستم‌های توزیع برق در واحدهای مسکونی و تجاری
مدارهای برقی که دارای مصرف متوسط تا سنگین هستند
حفاظت از تجهیزات برقی مانند پمپ‌ها، کمپرسورها و سیستم‌های تهویه
مدارهای سیستم روشنایی و لوازم خانگی با مصرف بالا
سیستم‌های برقی در محیط‌های صنعتی سبک و تجاری

چرا فیوز مینیاتوری دو پل فاز و نول 32 آمپر ؟

این فیوز مینیاتوری ۳۲ آمپر به دلیل عملکرد سریع و دقیق، ایمنی بالا، و نصب ساده یک انتخاب عالی برای حفاظت از مدارهای الکتریکی است. با توجه به کیفیت ساخت بالا و قابلیت اطمینان زیاد، این فیوز مینیاتوری گزینه‌ای مناسب برای استفاده در مدارهای برق خانگی، تجاری و صنعتی است که نیاز به حفاظت در برابر اضافه‌بار و اتصال کوتاه دارند.
