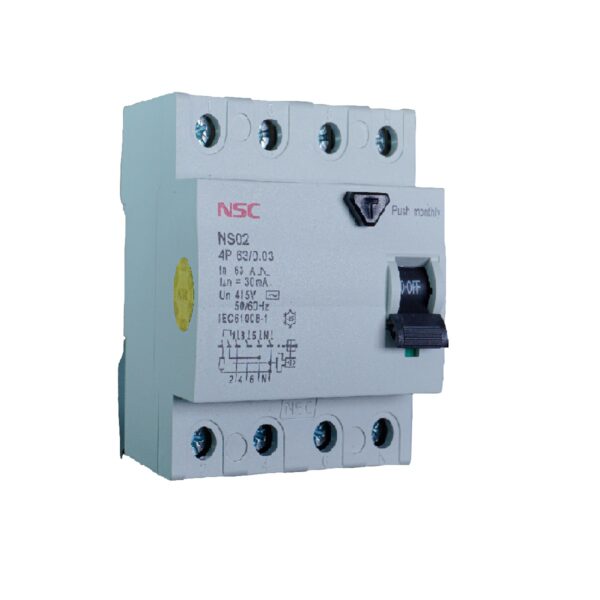

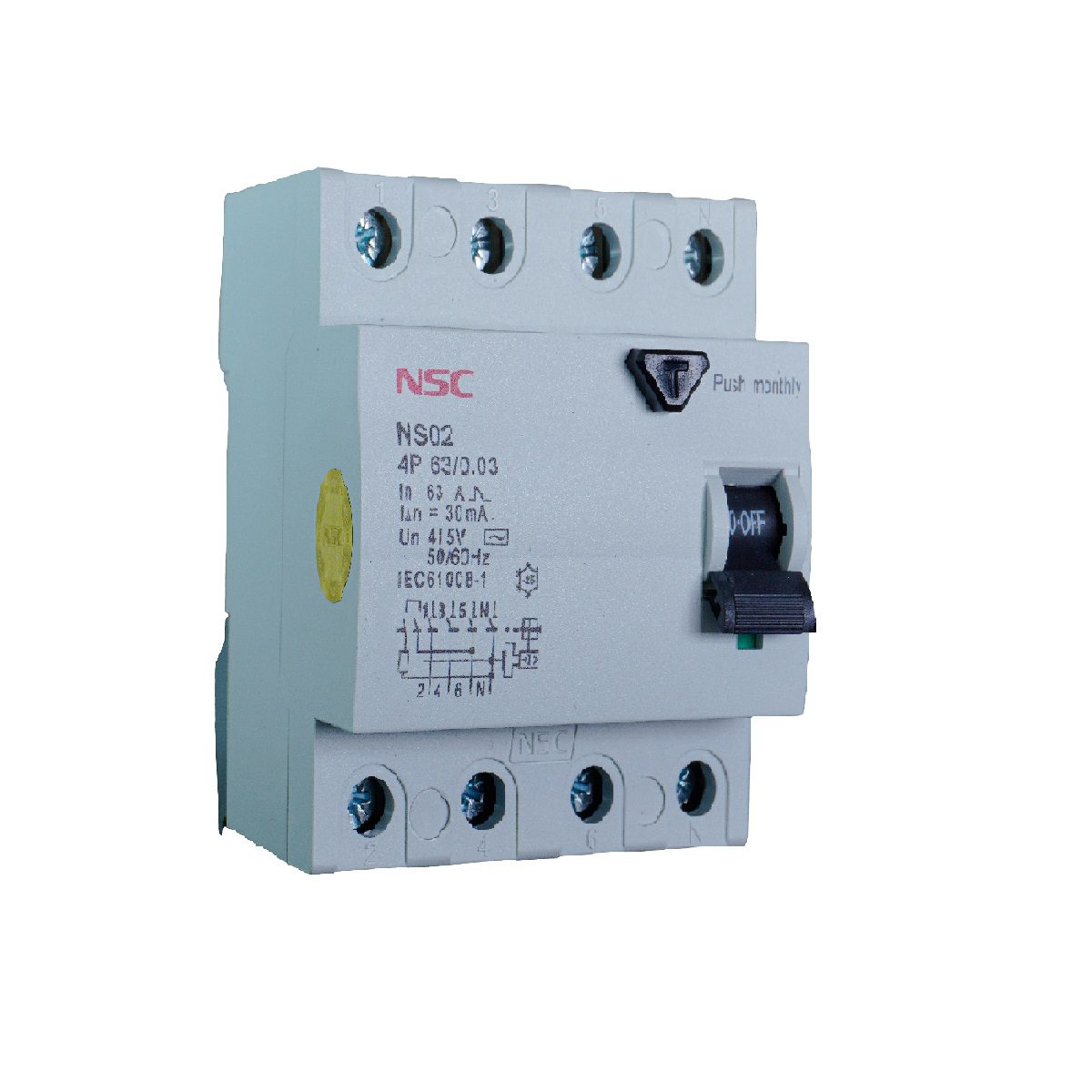

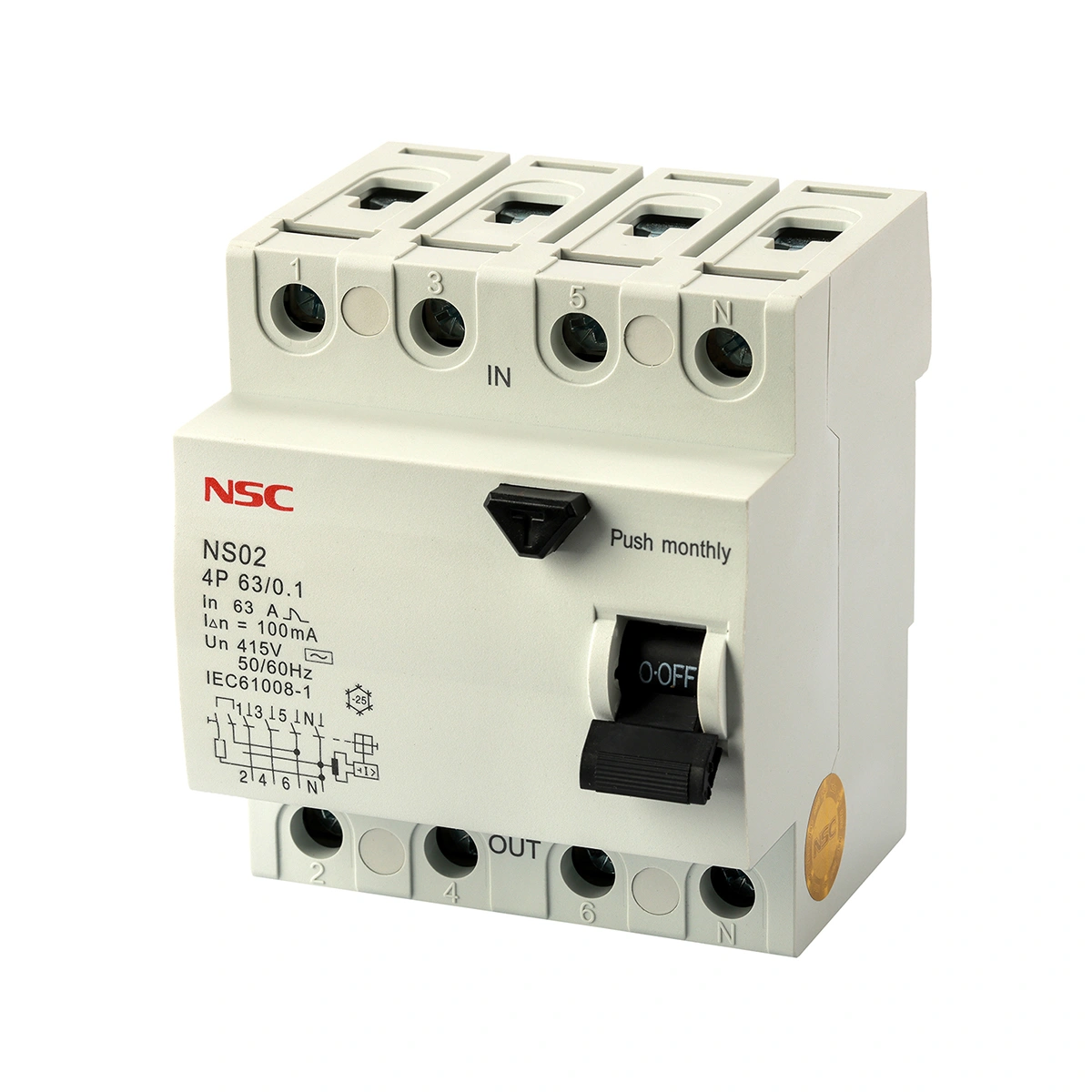

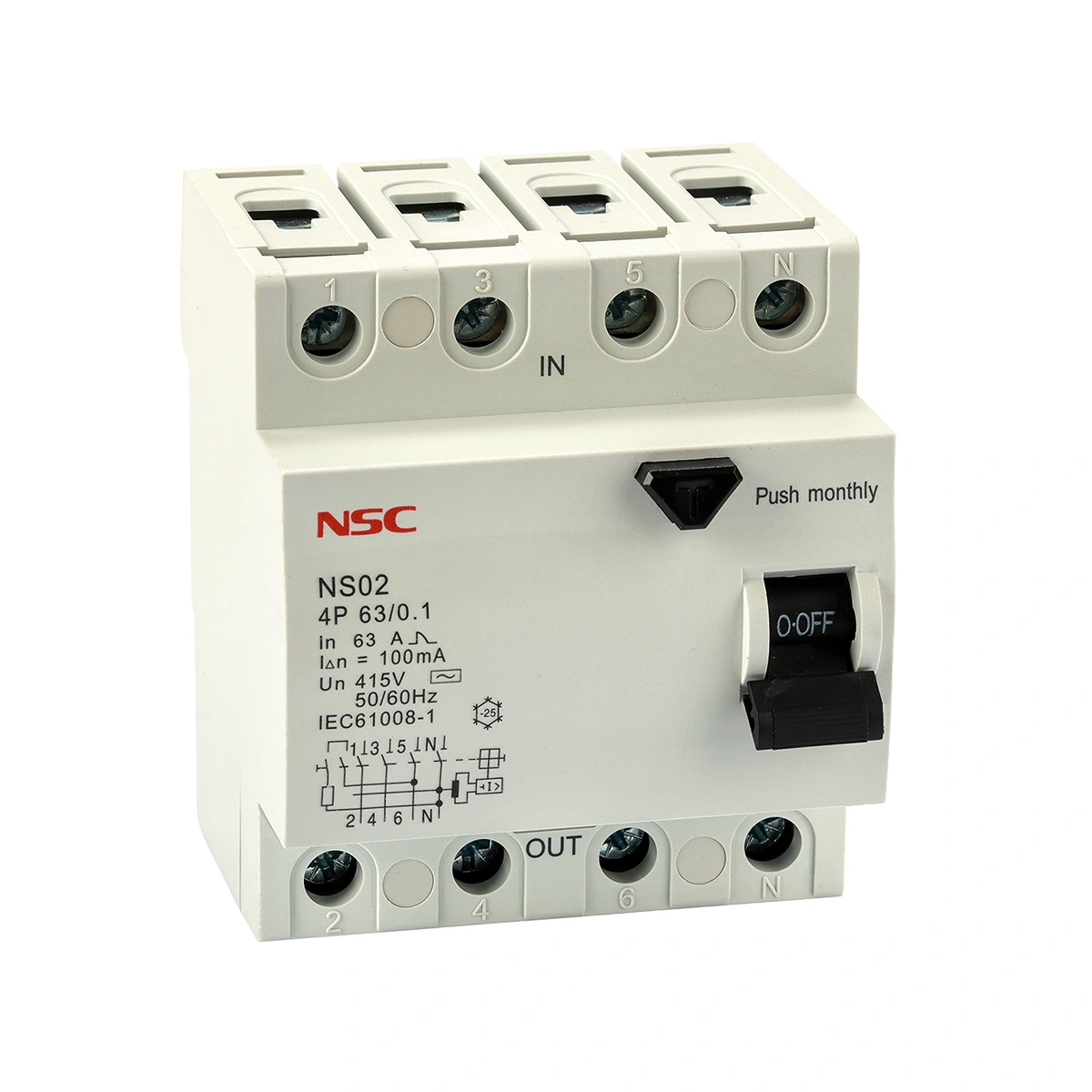

قیمت کلید محافظ جان 63 آمپرسه فاز - 100ma

مشخصات فنی
الکتریکی	Mode	Electromagnetic, Electronic
	Type	A,AC
	Rated current In	25,40,63,100A
	Poles	2P(1P+N),4P(3P+N)
	Rated voltage Ue	2P 240V~ / 4P 415V~
	Insulation voltage Ui	500V
	Rated frequency	50/60Hz
	Rated residual operation current(I△n)	10,30,100,300,500 mA
	Rated residual making and breaking capacity(I△m)	500(In=16-40A), 630(In=63A)
	Short-circuit current Inc=I△c	6,000A
	SCPD fuse	6,000A
	Break time under I△n (Tripping duration)	Instantaneous tripping ≤0.1s
	Rated impulse with stand voltage(1.5/50)Uimp	4000V
	Dielectric test voltage at ind.Freq. for 1min	2.5kV
	Electro-mechanical endurance	4,000 Cycles

نصب	Contact position indicator	Yes
	Protection degree	IP20
	Ambient temperature(with daily average≤35℃)	-5℃~+40℃
	Storage temperature	-25℃~+70℃
	Terminal connection type	Screw terminal – Pillar terminal with clamp
	Terminal size top/bottom for cable	25mm2 18-3AWG
	Terminal size top/bottom for busbar	25mm2 18-3AWG
	Tightening torque	2.5Nm 22In-lbs
	Mounting	On DIN rail EN60715 (35mm) – Panel mounting
	Connection	From top and bottom

دو پل		چهار پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
16		16
25	NS02-2-25-30-6	25	NS02-4-25-30-6
32	NS02-2-32-30-6	32	NS02-4-32-30-6
40	NS02-2-40-30-6	40	NS02-4-40-30-6
50	NS02-2-50-30-6	50	NS02-4-50-30-6
63	NS02-2-63-30-6	63	NS02-4-63-30-6
100		63	NS02-4-63-100-6
		100	NS02-4-100-100-6

توضیحات

چهار پل- سه فاز
کلید محافظ جان 63 آمپر حساس به جریان نشتی 100 میلی آمپر و قدرت قطع 6 و 10 کیلو آمپر
حفاظت در برابر جریان نشتی (Leakage Current Protection):
مکانیزم: این کلید جریان ورودی به مدار را با جریان خروجی از آن مقایسه می‌کند. در حالت عادی، این دو جریان باید برابر باشند. اگر به دلیل تماس با سیم برق عایق‌بندی شده، یا نقص در دستگاه، جریانی از بدن انسان یا مسیر دیگری به زمین نشت کند، جریان ورودی و خروجی نامتعادل شده و کلید محافظ جان این عدم توازن را تشخیص می‌دهد.
عملکرد: به محض تشخیص جریان نشتی (حتی در حد چند میلی‌آمپر)، کلید در کسری از ثانیه مدار را قطع می‌کند تا از عبور جریان خطرناک از بدن انسان جلوگیری کند.
حساسیت بالا (High Sensitivity):
این کلیدها در حساسیت‌های مختلفی ( 100میلی‌آمپر، 30میلی‌آمپر) تولید می‌شوند. حساسیت 30 میلی‌آمپر برای حفاظت عمومی منازل و اماکن مسکونی رایج است.
سرعت عمل بالا (Fast Acting):
زمان قطع کلیدهای محافظ جان بسیار کوتاه است (معمولاً در حد میلی‌ثانیه)، که برای جلوگیری از آسیب جدی به بدن در اثر شوک الکتریکی حیاتی است.
کلید تست (Test Button):
همه کلیدهای محافظ جان دارای یک دکمه تست (با علامت “T” و به صورت push monthly) هستند که به کاربر اجازه می‌دهد تا به صورت دوره‌ای عملکرد کلید را آزمایش کند و از صحت کارکرد آن اطمینان حاصل کند.
نصب و سیم‌کشی:
این کلیدها نیز روی ریل DIN نصب می‌شوند و در تابلو برق قرار می‌گیرند.

اهمیت استفاده از کلید محافظ جان:

حفاظت از جان: مهم‌ترین دلیل استفاده از آن، جلوگیری از برق‌گرفتگی مرگبار است.
پیشگیری از آتش‌سوزی: تشخیص جریان‌های نشتی که می‌توانند باعث گرم شدن بیش از حد سیم‌ها و بروز آتش‌سوزی شوند.
حفاظت از تجهیزات: در برخی موارد، می‌تواند از تجهیزات الکتریکی در برابر آسیب‌های ناشی از جریان‌های نشتی محافظت کند.

به طور خلاصه، کلید محافظ جان یک جزء ایمنی ضروری در هر سیستم الکتریکی است که لایه حفاظتی حیاتی را برای افراد در برابر خطرات برق‌گرفتگی فراهم می‌کند.
