کلید هوایی 2000 آمپر(اتوماتیک ACB)

توضیحات

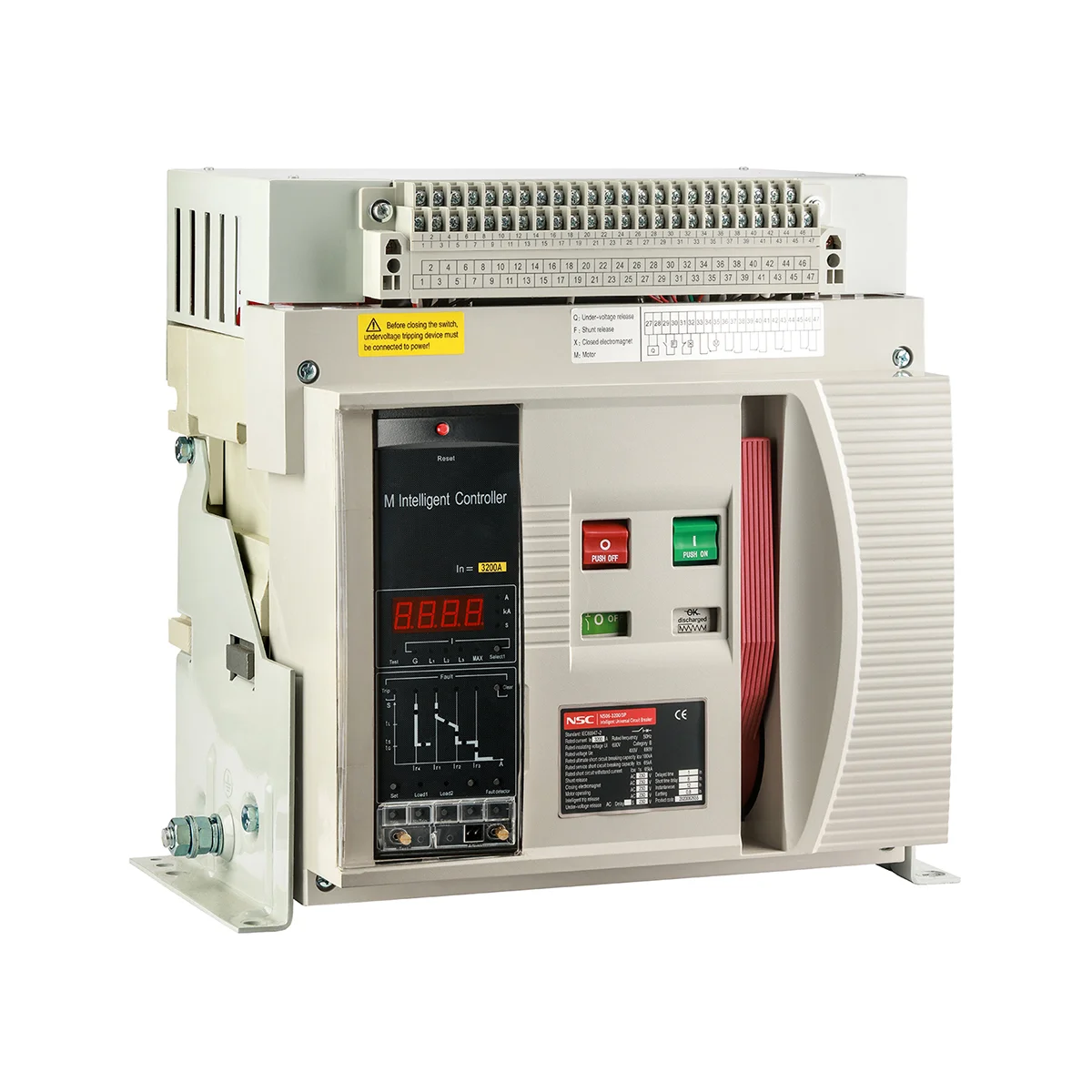

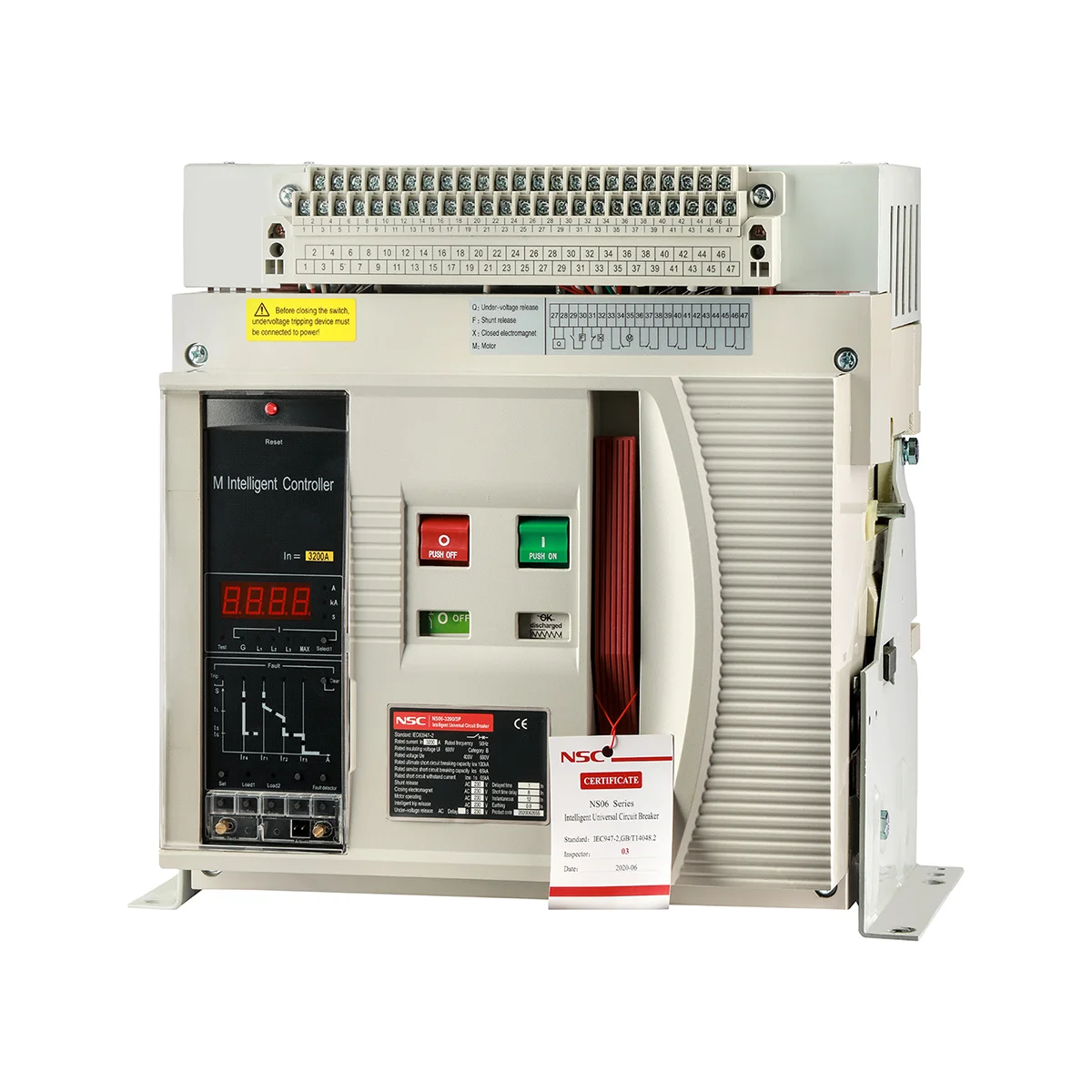

کلید هوایی 2000 آمپر (ACB 2000A) نیروسامان

کلید هوایی 2000 آمپر (ACB 2000A) نیروسامان از سری NS06-3200، برای مدیریت، کنترل و حفاظت از شبکه‌های برق در جریان‌های بالا طراحی شده است. در این سری، جریان نامی 2000 آمپر در کنار جریان‌های 2500، 2900 و 3200 آمپر ارائه می‌شود.

کلید هوایی ACB 2000A در ساختارهای 3 پل و 4 پل ارائه می‌شود و امکان انتخاب دو ساختار Fixed (فیکس) و Draw-out (کشویی) را دارد. این مدل دارای ولتاژ نامی 400 و 690 VAC، ولتاژ عایقی 1000 VAC و ولتاژ تحمل ضربه‌ای 12000 V است.

برای بررسی سایر مدل‌ها با ظرفیت‌های متفاوت و ویژگی‌های فنی متنوع، به دسته‌بندی کلید هوایی (ACB) مراجعه کنید.

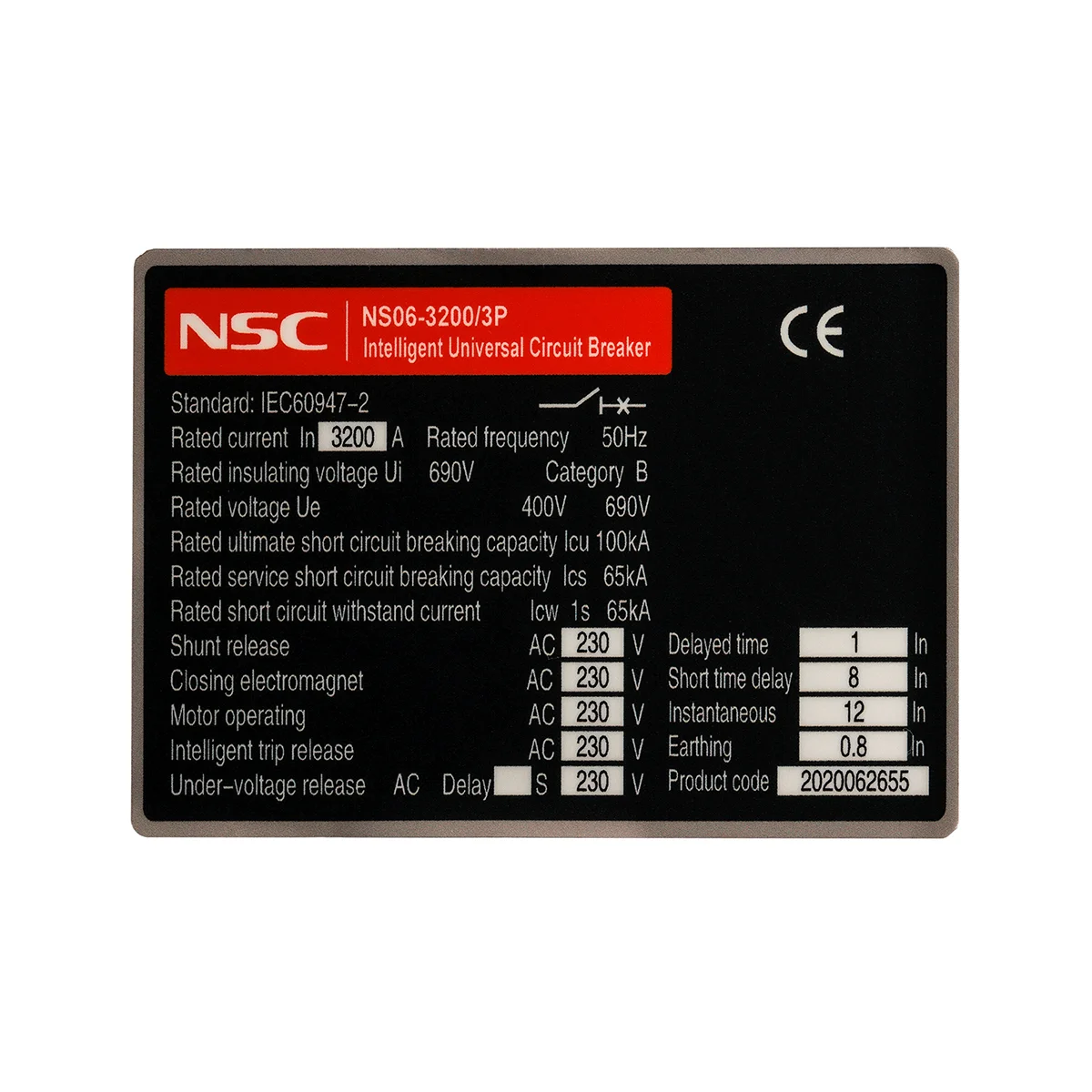

مشخصات فنی کلید هوایی 2000 آمپر NS06-3200

کلید هوایی 2000 آمپر چیست؟

کلید هوایی 2000 آمپر یا ACB 2000A یک کلید هوایی با جریان نامی 2000 آمپر است که برای مدیریت، کنترل و حفاظت شبکه‌های برق در جریان‌های بالا مورد استفاده قرار می‌گیرد.

در سری NS06، جریان 2000 آمپر یکی از جریان‌های نامی مدل NS06-3200 است. بنابراین عدد 3200 در نام مدل، بیانگر فریم یا سری کلید است و جریان نامی انتخاب‌شده برای این محصول 2000 آمپر است.

این مدل در نسخه‌های 3 پل و 4 پل ارائه می‌شود و امکان انتخاب ساختار Fixed یا Draw-out را دارد.

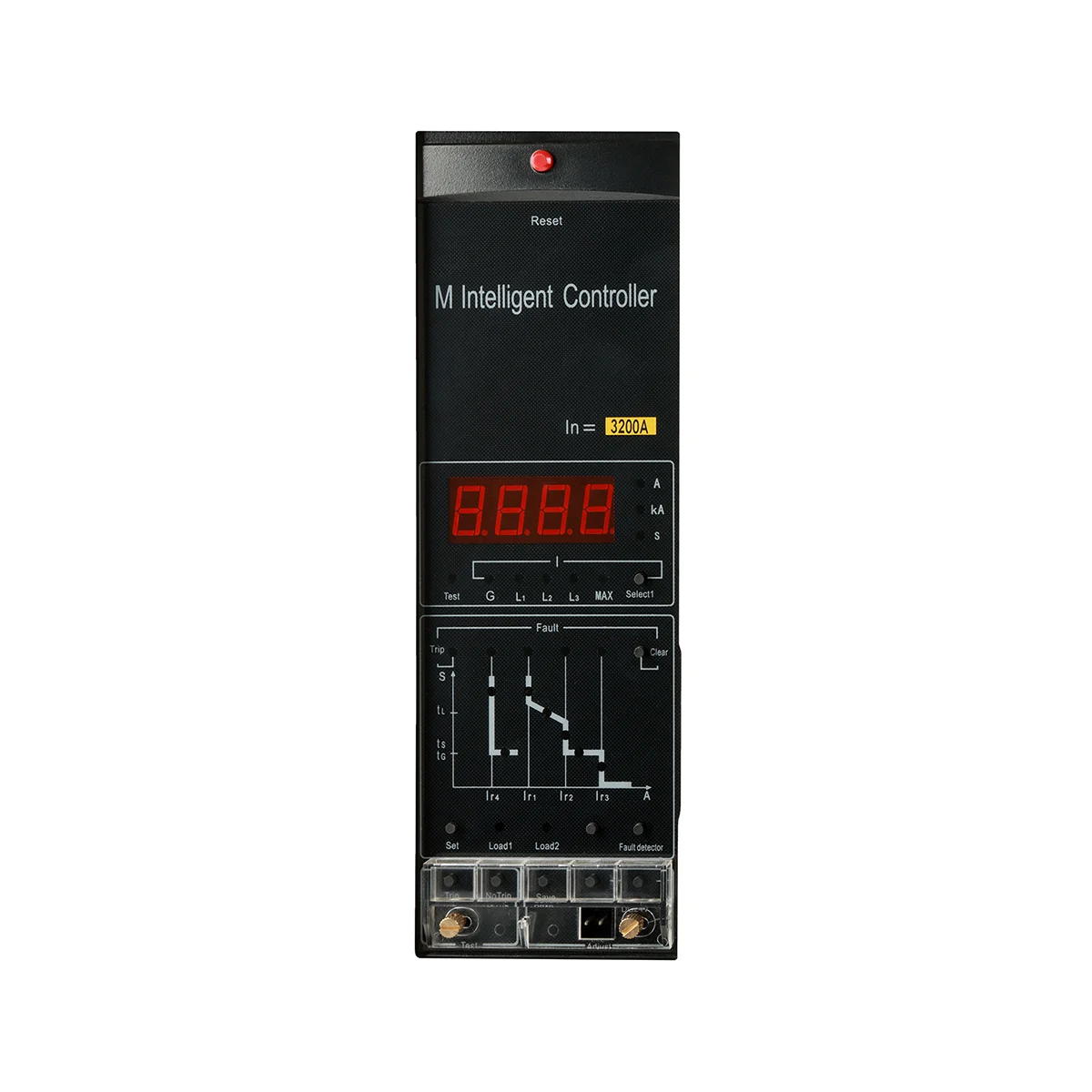

واحد حفاظتی Micro-logic در ACB 2000A

کلیدهای هوایی نیروسامان مجهز به واحد حفاظتی Micro-logic هستند که امکان تنظیم پارامترهای حفاظتی LSI و LSIG را فراهم می‌کند.

این تنظیمات امکان ایجاد هماهنگی حفاظتی (Selectivity) را در سیستم توزیع برق فراهم می‌کنند.

حفاظت L – Long Time

L یا Long Time برای حفاظت در برابر اضافه‌بار (Overload) در نظر گرفته شده است.

حفاظت S – Short Time

S یا Short Time برای حفاظت در برابر اتصال کوتاه با تأخیر زمانی استفاده می‌شود و برای ایجاد هماهنگی حفاظتی اهمیت دارد.

حفاظت I – Instantaneous

I یا Instantaneous برای قطع فوری در برابر خطاهای شدید مورد استفاده قرار می‌گیرد.

حفاظت G – Ground Fault

G یا Ground Fault برای حفاظت در برابر خطای اتصال به زمین در نظر گرفته شده است.

بنابراین واحد حفاظتی Micro-logic در کلید هوایی 2000A امکان استفاده از تنظیمات حفاظتی LSI و LSIG را فراهم می‌کند.

ظرفیت قطع کلید هوایی 2000 آمپر

ظرفیت قطع و تحمل جریان اتصال کوتاه از مهم‌ترین مشخصات فنی ACB 2000A هستند.

از آنجا که کلید 2000 آمپر در فریم NS06-3200 قرار دارد، مقادیر زیر مربوط به مشخصات فنی ارائه‌شده برای این فریم هستند.

ظرفیت قطع نهایی Icu

ظرفیت قطع سرویس Ics

ظرفیت وصل اتصال کوتاه Icm

جریان تحمل کوتاه‌مدت Icw

Icw (1s) = 65 kA

این مشخصات، عملکرد فریم NS06-3200 را در برابر جریان‌های اتصال کوتاه مشخص می‌کنند.

ولتاژ نامی و عایقی ACB 2000A

کلید هوایی 2000 آمپر مدل NS06-3200 دارای ولتاژ نامی:

400 و 690 VAC

است.

مشخصات عایقی این مدل نیز عبارت‌اند از:

• Ui = 1000 VAC
• Uimp = 12000 V
• ولتاژ تحمل فرکانس قدرت = AC3500، 50Hz

این پارامترها باید هنگام انتخاب کلید هوایی 2000 آمپر با مشخصات سیستم و پروژه تطبیق داده شوند.

جریان نامی پل نول کلید هوایی 2000 آمپر

در اطلاعات فنی مدل NS06-3200، جریان نامی پل نول IN برابر با 50% In اعلام شده است.

بنابراین در زمان انتخاب ACB 2000A، مشخصات پل نول نیز باید مورد بررسی قرار گیرد.

ACB 2000A سه پل و چهار پل

کلید هوایی 2000 آمپر در سری NS06-3200 در دو ساختار:

• 3 پل (3P)
• 4 پل (4P)

ارائه می‌شود.

تعداد پل کلید باید متناسب با ساختار سیستم موردنظر انتخاب شود.

کلید هوایی 2000 آمپر Fixed

ساختار Fixed برای نصب دائمی کلید در تابلو در نظر گرفته شده است.

بر اساس اطلاعات ارائه‌شده، این ساختار هزینه کمتر و فضای اشغال‌شده کمتری دارد؛ اما برای نگهداری و تست‌های دوره‌ای، نیاز به جداسازی کل سیستم یا خروج کلید از مدار وجود دارد.

ابعاد Fixed

برای مدل NS06-3200:

کلید هوایی 2000 آمپر Draw-out

ساختار Draw-out یا کشویی برای تابلوهای اصلی و حساس Main LV Switchboard توصیه شده است.

در این ساختار، کلید قابلیت جدا شدن از ریل‌های اتصال بدون باز کردن پیچ‌ها را دارد و این ویژگی امکان انجام عملیات تعمیر و نگهداری را فراهم می‌کند.

ابعاد Draw-out

حالت اتصال ACB 2000A

برای مدل NS06-3200، حالت اتصال:

افقی / عمودی

اعلام شده است.

زمان بسته‌شدن کلید هوایی 2000 آمپر

زمان بسته‌شدن اعلام‌شده برای مدل NS06-3200:

حداکثر 70 میلی‌ثانیه

است.

عمر مکانیکی کلید هوایی 2000 آمپر

عمر مکانیکی اعلام‌شده برای مدل NS06-3200 برابر با:

20000 سیکل

است.

همچنین عملکرد الکتریکی اعلام‌شده برای این مدل:

6500 سیکل

است.

تلفات توان ACB 2000A

مقادیر Power Loss ارائه‌شده برای مدل NS06-3200 شامل:

90، 140 و 170 وات

است.

مقدار دقیق تلفات توان باید بر اساس پیکربندی مربوط به کلید موردنظر بررسی شود.

قابلیت مانیتورینگ و اتوماسیون ACB 2000A

کلیدهای هوایی نیروسامان قابلیت اتصال به سیستم‌های اتوماسیون صنعتی را دارند.

قابلیت‌های اعلام‌شده برای این تجهیزات شامل:

• مانیتورینگ پارامترهای الکتریکی
• ثبت وقایع (Event Logging)
• صدور فرمان از راه دور

است.

هماهنگی حفاظتی ACB-to-ACB

کلیدهای هوایی نیروسامان امکان تنظیم دقیق زمان‌بندی عملکرد حفاظت را فراهم می‌کنند.

در صورت وقوع خطا در بخش پایین‌دست، تنظیم صحیح حفاظت می‌تواند باعث شود کلید مربوط به همان بخش عمل کند و خطا به سایر قسمت‌های شبکه منتقل نشود.

این قابلیت با مفهوم ACB-to-ACB Coordination و Selectivity مرتبط است.

کاربرد کلید هوایی 2000 آمپر

کلید هوایی 2000 آمپر (ACB 2000A) برای مدیریت، کنترل و حفاظت شبکه‌های برق با جریان بالا طراحی شده است.

بر اساس اطلاعات ارائه‌شده، کلیدهای هوایی نیروسامان در موارد زیر مورد استفاده قرار می‌گیرند:

• تابلوهای توزیع
• سیستم‌های قدرت صنعتی
• مراکز داده

در این کاربردها، انتخاب جریان نامی، تعداد پل، ساختار Fixed یا Draw-out و تنظیمات واحد حفاظتی باید مطابق نیاز سیستم انجام شود.

راهنمای انتخاب کلید هوایی 2000 آمپر

برای انتخاب ACB 2000A مدل NS06-3200، مشخصات زیر باید بررسی شوند:

جریان نامی: 2000A
مدل: NS06-3200
تعداد پل: 3P / 4P
ساختار: Fixed / Draw-out
ولتاژ نامی: 400 / 690 VAC
ولتاژ عایقی: 1000 VAC
ولتاژ تحمل ضربه‌ای: 12000 V
Icu در 400V: 65 kA
Icu در 690V: 65 kA
Ics در 400V: 40 kA
Ics در 690V: 50 kA
Icm در 400V: 50 kA
Icm در 690V: 50 kA
Icw (1s): 65 kA
زمان بسته‌شدن: حداکثر 70 ms
عمر مکانیکی: 20000 سیکل
عملکرد الکتریکی: 6500 سیکل
واحد حفاظتی: Micro-logic با تنظیمات LSI / LSIG

خرید کلید هوایی 2000 آمپر (ACB 2000A)

در زمان خرید کلید هوایی 2000 آمپر، بررسی جریان نامی، مدل، تعداد پل، ساختار Fixed یا Draw-out، ولتاژ نامی، ظرفیت قطع و پارامترهای حفاظتی اهمیت دارد.

کلید هوایی 2000 آمپر نیروسامان مدل NS06-3200 با جریان نامی 2000 آمپر، در ساختارهای 3 پل و 4 پل و با دو ساختار Fixed و Draw-out ارائه می‌شود.

برای انتخاب مدل متناسب با مشخصات تابلو و سیستم، بررسی دقیق مشخصات فنی و دریافت مشاوره فنی رایگان پیشنهاد می‌شود.

سوالات متداول کلید هوایی 2000 آمپر

کلید هوایی 2000 آمپر چه مدلی است؟

کلید هوایی 2000 آمپر نیروسامان در سری NS06-3200 قرار دارد.

ACB 2000A در چند پل ارائه می‌شود؟

مدل NS06-3200 در نسخه‌های 3 پل و 4 پل ارائه می‌شود.

ولتاژ نامی کلید هوایی 2000 آمپر چقدر است؟

ولتاژ نامی این مدل 400 و 690 VAC است.

ظرفیت قطع ACB 2000A در 400 ولت چقدر است؟

ظرفیت قطع نهایی Icu در 400 VAC برابر با 65 kA اعلام شده است.

ACB 2000A به‌صورت Fixed و Draw-out ارائه می‌شود؟

بله، مدل NS06-3200 در دو ساختار Fixed و Draw-out (کشویی) ارائه می‌شود.

عمر مکانیکی کلید هوایی 2000 آمپر چقدر است؟

عمر مکانیکی اعلام‌شده برای NS06-3200 برابر با 20000 سیکل است.

واحد حفاظتی ACB 2000A چیست؟

کلیدهای هوایی نیروسامان مجهز به واحد حفاظتی Micro-logic با تنظیمات LSI و LSIG هستند.

ویژگی مشترک کلیدهای هوایی (ACB) – راهکار جامع نیروسامان در مدیریت انرژی

کلیدهای هوایی عرضه شده توسط «نیروسامان»، راهکارهای پیشرفته‌ای هستند که برای مدیریت، کنترل و حفاظت از شبکه در جریان‌های بالا (تا چند هزار آمپر) طراحی شده‌اند. این تجهیزات در تابلوهای توزیع، نقشی حیاتی در پایداری سیستم‌های قدرت صنعتی و مراکز داده ایفا می‌کنند.

ویژگی‌های ممتاز کلید هوایی 2000 آمپر(اتوماتیک ACB) نیروسامان:

۱. حفاظت هوشمند و انعطاف‌پذیر:

این تجهیزات مجهز به واحدهای حفاظتی میکرولوژیک (Micro-logic) هستند که امکان تنظیم دقیق پارامترهای حفاظتی ($LSI/LSIG$) را فراهم می‌آورند. این ویژگی به مهندسان اجازه می‌دهد تا در سیستم‌های توزیع برق، هماهنگی حفاظتی (Selectivity) را به دقیق‌ترین شکل ممکن پیاده‌سازی کنند.

۲. پایداری در شرایط بحرانی:

کلیدهای هوایی ما با توانایی تحمل جریان‌های اتصال‌کوتاه بسیار بالا (Icw)، تضمین‌کننده امنیت شبکه در لحظات بحرانی و جلوگیری از گسترش خطاهای شبکه به سایر تجهیزات پایین‌دست هستند.

۳. قابلیت‌های مانیتورینگ و اتوماسیون:

این کلیدها به عنوان بخشی از سیستم‌های نوین مدیریت انرژی، قابلیت اتصال به شبکه اتوماسیون صنعتی را دارا می‌باشند. مانیتورینگ پارامترهای الکتریکی، ثبت وقایع (Event Logging) و امکان صدور فرمان از راه دور، از جمله ویژگی‌های این نسل از تجهیزات است.

۴. قابلیت اطمینان در سوئیچینگ‌های مکرر:

کلیدهای هوایی نیروسامان با ساختار مکانیکی مستحکم، برای تحمل تعداد دفعات بالای قطع و وصل طراحی شده‌اند و در کاربردهایی که نیاز به تغییر مداوم منابع تغذیه (Changeover) دارند، کارایی بی‌نظیری از خود نشان می‌دهند.

تفاوت ساختاری: Fixed vs. Draw-out (کشویی):

• نوع Fixed: برای نصب دائمی در تابلو. هزینه‌ی کمتر و فضای اشغال شده‌ی کمتر، اما برای نگهداری و تست‌های دوره‌ای، نیاز به جداسازی کل سیستم یا خروج از مدار دارد.
• نوع Draw-out (کشویی): این مدل برای تابلوهای اصلی و حساس (Main LV Switchboard) توصیه می‌شود. قابلیت جدا شدن کلید از ریل‌های اتصال بدون باز کردن پیچ‌ها، امکان «تعمیر و نگهداری بدون توقف کل سیستم» را فراهم می‌کند.
• واحد حفاظتی (Trip Unit) – مغز متفکر ACB:
• L (Long Time): حفاظت در برابر اضافه‌بار (Overload).
• S (Short Time): حفاظت در برابر اتصال‌کوتاه با تأخیر زمانی (برای ایجاد هماهنگی یا Selectivity).
• I (Instantaneous): قطع فوری در برابر خطاهای شدید.
• G (Ground Fault): حفاظت اختصاصی در برابر خطا به زمین (Ground Fault Protection) که برای جلوگیری از آتش‌سوزی و آسیب به کابل‌ها حیاتی است.
• قابلیت ACB-to-ACB Coordination:
• یکی از بزرگترین مزایای کلیدهای هوایی پیشرفته نیروسامان، امکان تنظیم دقیق زمان‌بندی قطع است؛ به طوری که در صورت وقوع خطا در پایین‌دست، فقط کلید مربوط به آن بخش قطع شود و کل ساختمان یا کارخانه تاریک نماند.

برای بررسی سایر مدل‌ها با ظرفیت‌های متفاوت و ویژگی‌های فنی متنوع، به دسته‌بندی کلید هوایی (ACB) مراجعه کنید.
