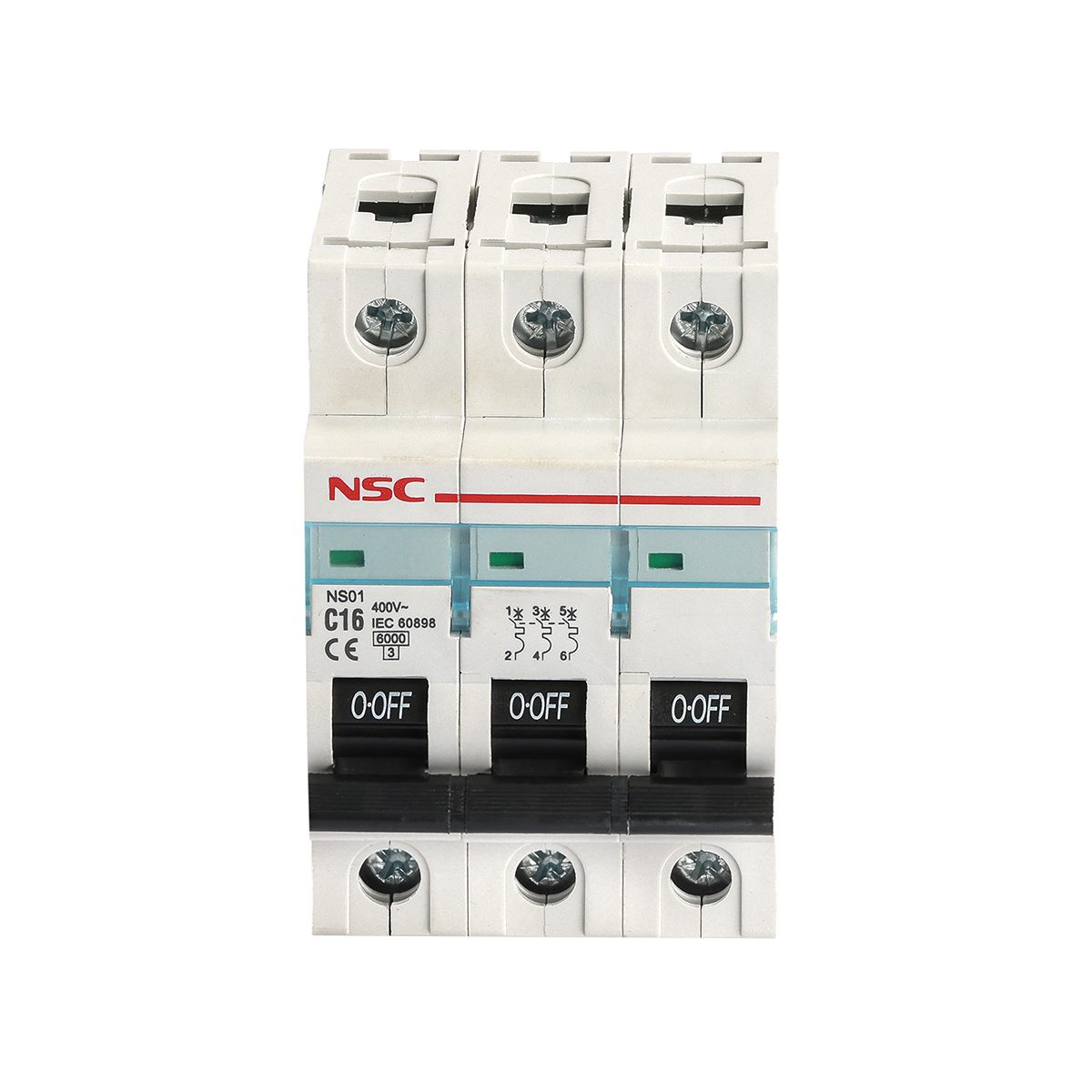

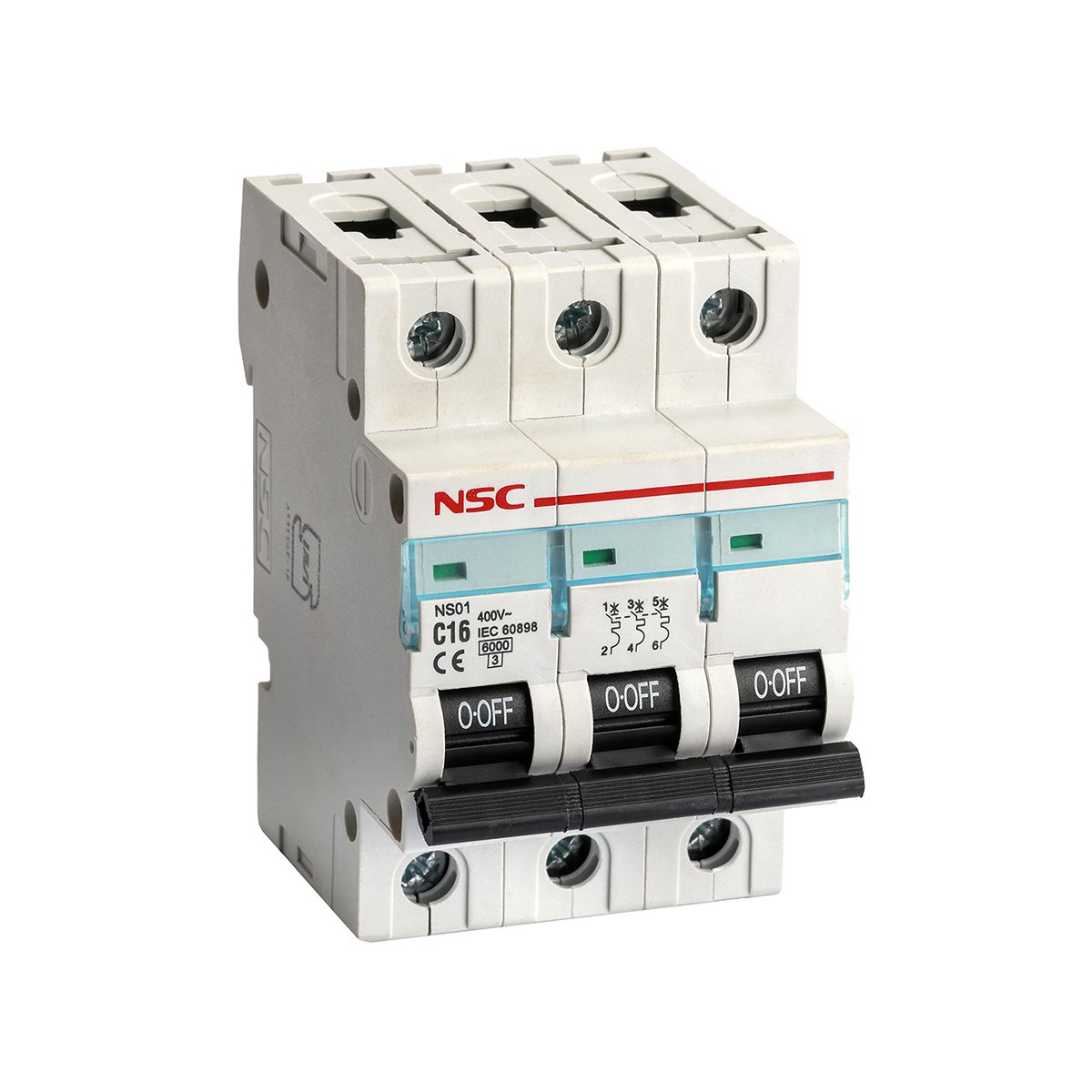

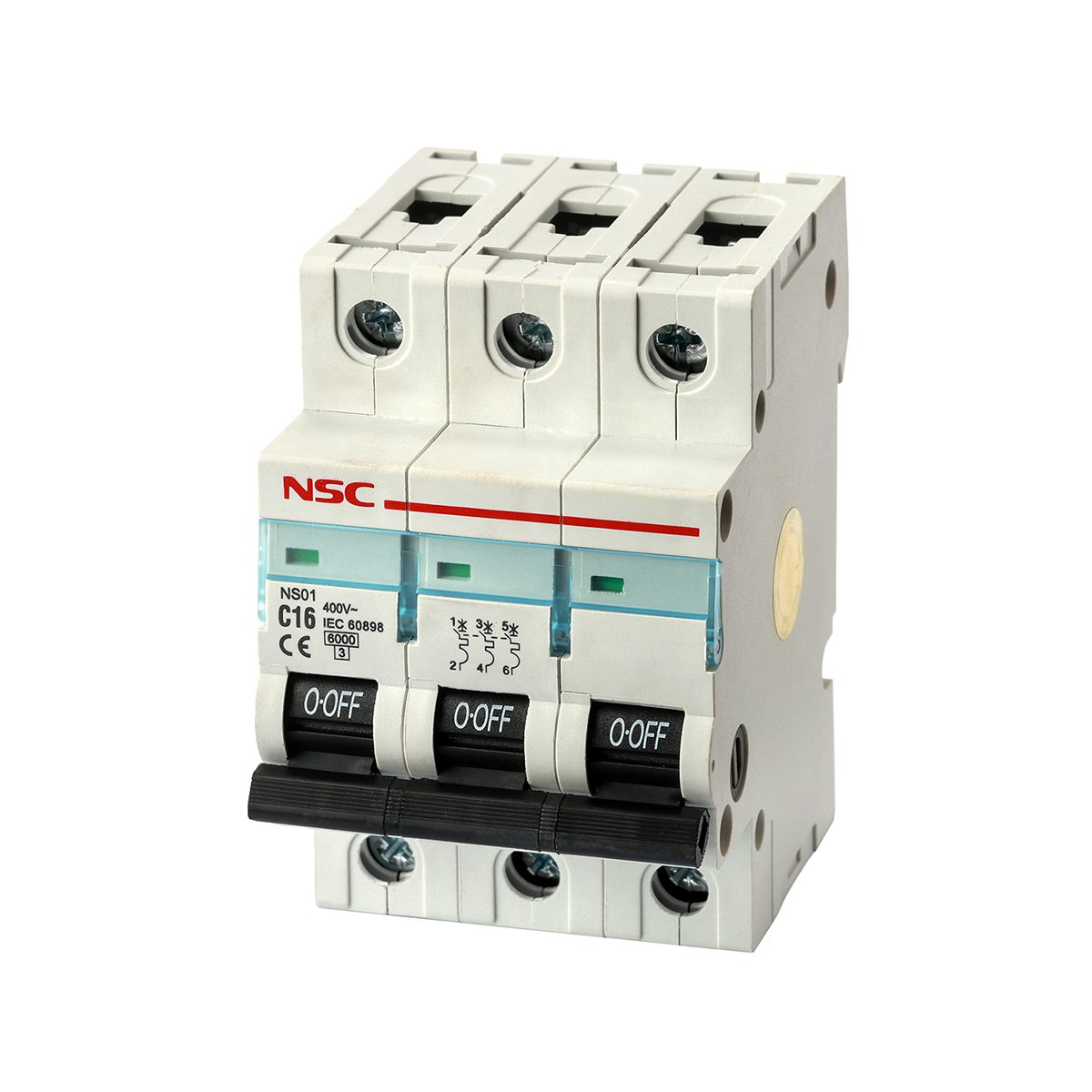

کلید مینیاتوری سه فاز 16 آمپر مدل C16

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری سه فاز 16 آمپر مدل C16

فیوز مینیاتوری سه فاز 16 آمپر مدل C16 برای حفاظت از مدارهای الکتریکی در برابر اضافه جریان و اتصال کوتاه طراحی شده است. این کلید مینیاتوری با داشتن مکانیزم قطع سریع، از تجهیزات برقی در برابر آسیب‌های ناشی از افزایش جریان محافظت می‌کند.

ویژگی‌های فیوز مینیاتوری سه فاز 16 آمپر

✔ ظرفیت جریان 16 آمپر – مناسب برای کاربردهای عمومی در برق صنعتی و ساختمان
✔ قدرت قطع 6 کیلوآمپر – عملکرد ایمن در برابر جریان‌های اتصال کوتاه
✔ مکانیزم حرارتی-مغناطیسی – محافظت در برابر اضافه‌بار و اتصال کوتاه
✔ ساختار مقاوم و استاندارد – بدنه از پلی‌آمید 66 نسوز با دوام بالا
✔ نصب آسان روی ریل DIN – مناسب برای تابلوهای برق صنعتی و خانگی
✔ دارای نمایشگر وضعیت مدار – بررسی سریع حالت قطع و وصل

کاربردهای کلید مینیاتوری 16 آمپر مدل C16

🔹 تابلوهای توزیع برق صنعتی و ساختمانی
🔹 حفاظت از مدارهای روشنایی و پریزهای برق
🔹 استفاده در مدارهای کنترلی و فرمان
🔹 مناسب برای سیستم‌های تهویه و تجهیزات الکتریکی

فیوز مینیاتوری C16 با ترکیب عملکرد مطمئن و طراحی استاندارد، گزینه‌ای مناسب برای حفاظت از مدارهای برق در محیط‌های صنعتی و مسکونی است.
