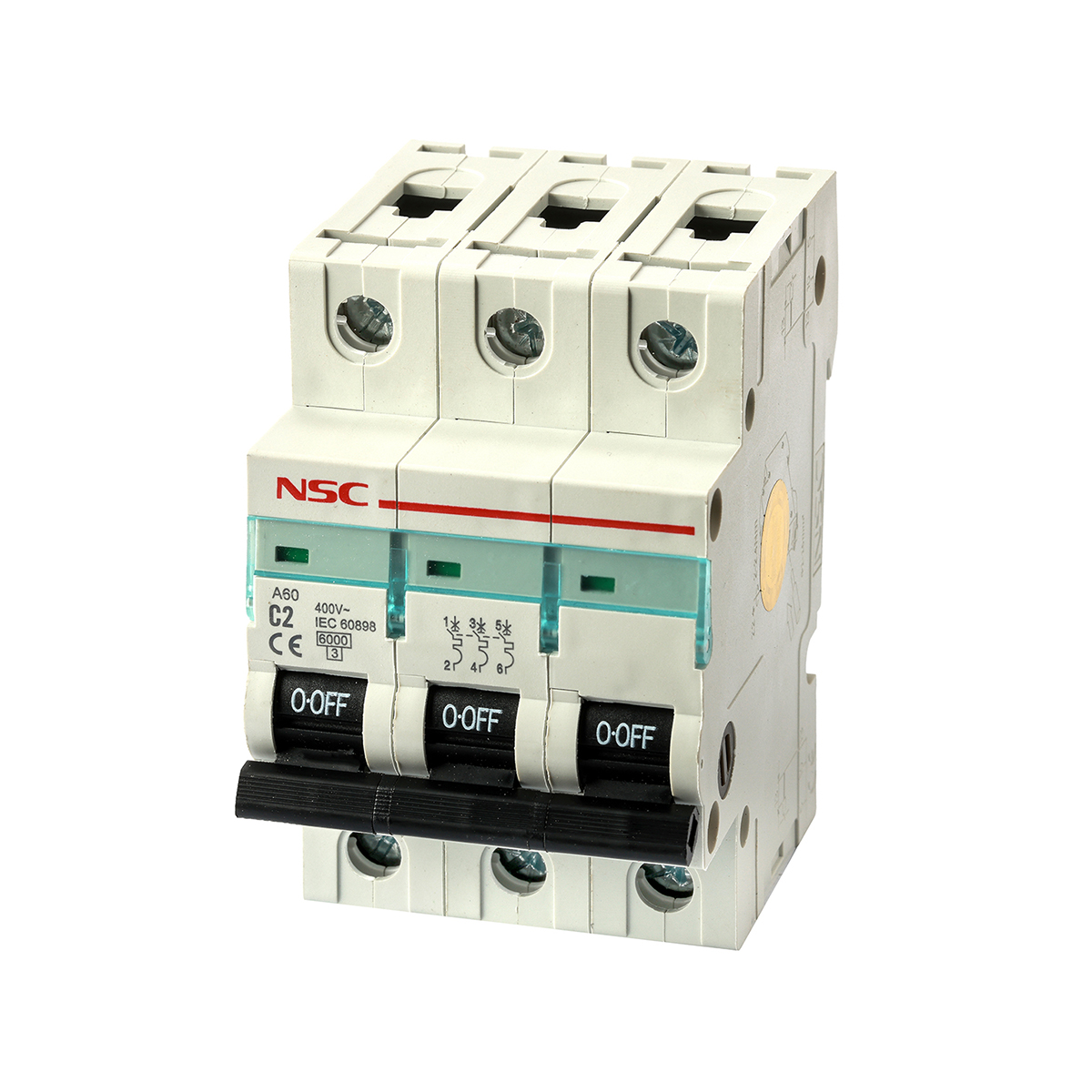

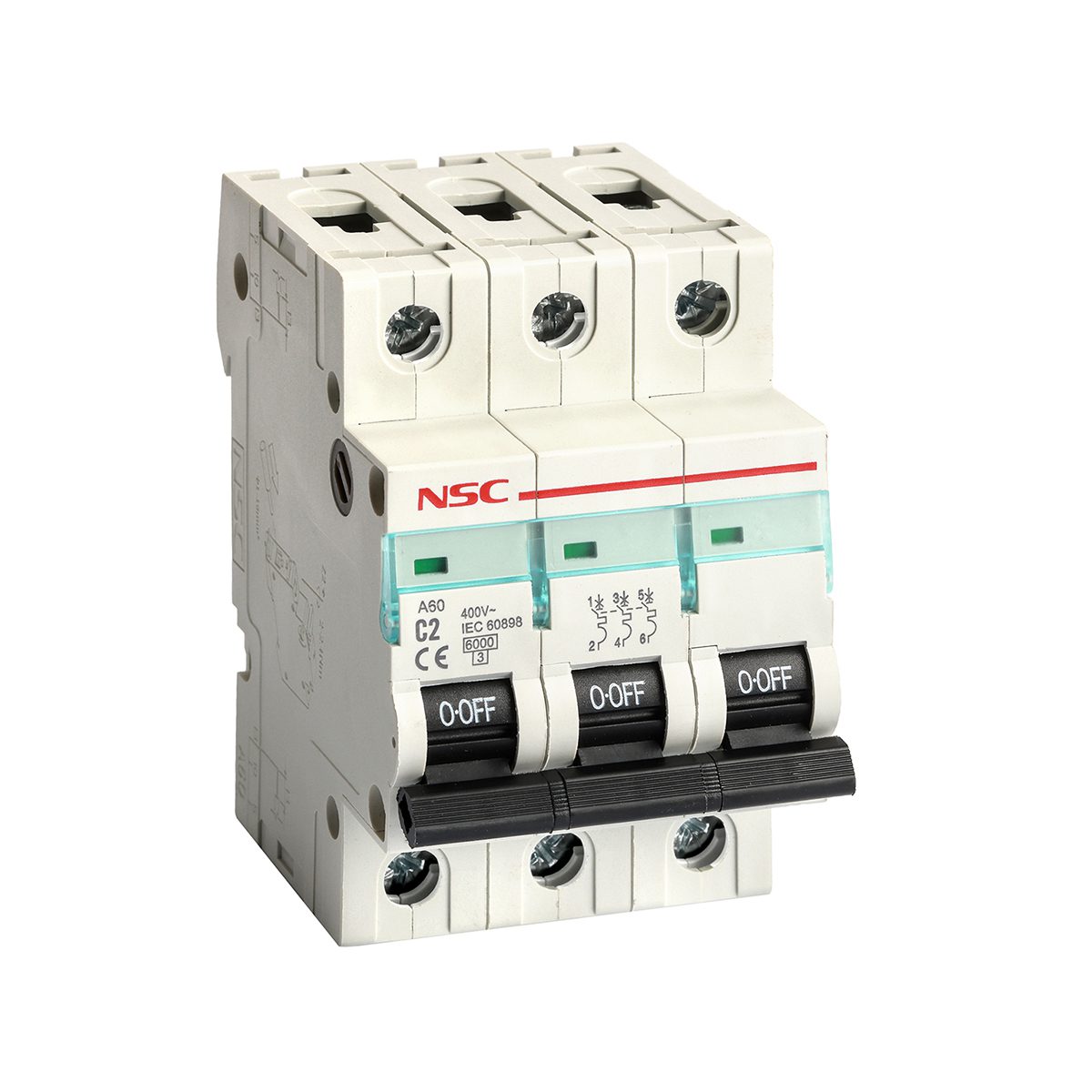

کلید مینیاتوری سه فاز 2 آمپر مدل C2

الکتریکی	Rated current	Frame1: 1,2,3,4,6,10,16,20,25,32,40,50,63 A Frame2: 63,80,100, 125 A
	Poles	1, 2, 3, 4
	Rated voltage	240 / 415 V
	Insulation voltage	500 V
	Rated frequency	50/60 HZ
	Rated breaking capacity (Icu)	Frame1: 4500A / 6000 A – Frame2: 10000 A
	Rated service breaking capacity (Ics)	Frame1: – Frame2: 7500A
	Energy limiting class	3
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV
	Dielectric test voltage at ind.Freq. for 1 min	2 KV
	Pollution degree	2
	Thermo-magnetic release characteristic	B, C, D

مکانیکی	Electrical life	Frame1: 8000 Cycles – Frame2: 10000 Cycles
	Mechanical life	20,000 Cycles
	Contact position indicator	Yes
	Protection degree	IP20
	Reference temperature for setting of thermal element	30˚ C
	Ambient temperature (with daily average ≤ 35˚C)	-5˚C~+40˚C
	Storage temperature	-25˚C~+70˚C
	Rated impulse withstand voltage ( 1.5/50) Uimp	6 KV

ابعاد و سیم بندی مینیاتوری

تک پل		دوپل		سه پل
شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری	شدت جریان نامی In (A)	کد سفارش گذاری
1	NS01-1-1-AC-6-C	1		1	NS01-3-1-AC-6-C
2	NS01-1-2-AC-6-C	2		2	NS01-3-2-AC-6-C
4	NS01-1-4-AC-6-C	4	NS01-2-4-AC-6-C	4	NS01-3-4-AC-6-C
6	NS01-1-6-AC-6-C	6	NS01-2-6-AC-6-C	6	NS01-3-6-AC-6-C
10	NS01-1-10-AC-6-C	10	NS01-2-10-AC-6-C	10	NS01-3-10-AC-6-C
16	NS01-1-16-AC-6-C	16	NS01-2-16-AC-6-C	16	NS01-3-16-AC-6-C
20	NS01-1-20-AC-6-C	20		20	NS01-3-20-AC-6-C
25	NS01-1-25-AC-6-C	25	NS01-2-25-AC-6-C	25	NS01-3-25-AC-6-C
32	NS01-1-32-AC-6-C	32	NS01-2-32-AC-6-C	32	NS01-3-32-AC-6-C
40	NS01-1-40-AC-6-C	40		40	NS01-3-40-AC-6-C
50	NS01-1-50-AC-6-C	50		50	NS01-3-50-AC-6-C
63	NS01-1-63-AC-6-C	63		63	NS01-3-63-AC-6-C
80		80		80	NS01-3-80-AC-10-C
100		100		100	NS01-3-100-AC-10-C
125		125		125	NS01-3-125-AC-10-C
10	NS01-1-10-AC-6-B	10	NS01-2-10-AC-6-B
16	NS01-1-16-AC-6-B	16	NS01-2-16-AC-6-B
25	NS01-1-25-AC-6-B	25	NS01-2-25-AC-6-B
32	NS01-1-32-AC-6-B	32	NS01-2-32-AC-6-B

توضیحات

فیوز مینیاتوری سه فاز 2 آمپر مدل C2 | کوچک اما قدرتمند!

اگر به دنبال یک راهکار ایمن و مطمئن برای حفاظت از مدارهای کم‌جریان هستید، فیوز مینیاتوری سه فاز 2 آمپر مدل C2 انتخابی ایده‌آل است. این کلید مینیاتوری 2A با طراحی مهندسی‌شده، عملکرد دقیق و کیفیت ساخت بالا، از تجهیزات حساس در برابر نوسانات و اتصال کوتاه محافظت می‌کند.

ویژگی‌های خاص فیوز مینیاتوری سه فاز 2 آمپر:

ظرفیت جریان 2 آمپر – مناسب برای مدارهای فرمان، تجهیزات اندازه‌گیری و سیستم‌های کنترلی
حفاظت پیشرفته – جلوگیری از اضافه جریان و اتصال کوتاه برای جلوگیری از خرابی تجهیزات
بدنه مستحکم و نسوز – استفاده از پلی‌آمید 66 مقاوم در برابر حرارت و ضربه
طراحی فشرده و استاندارد – نصب آسان روی ریل و قابلیت اتصال به باس بار
نمایشگر وضعیت مدار – بررسی سریع حالت قطع و وصل برق

کاربردهای کلید مینیاتوری 2 آمپر مدل C2:

مناسب برای مدارهای فرمان و کنترل صنعتی
حفاظت از سیستم‌های الکترونیکی حساس
استفاده در تابلوهای برق با مصرف پایین
جلوگیری از نوسانات ناگهانی در سیستم‌های توزیع برق

چرا فیوز مینیاتوری C2 را انتخاب کنیم؟

این مدل با وجود اندازه کوچک، ایمنی بالایی را برای مدارهای حساس فراهم می‌کند. اگر به دنبال یک کلید مینیاتوری 2A با عملکرد مطمئن، نصب آسان و طراحی استاندارد هستید، مدل C2 گزینه‌ای عالی برای تأمین ایمنی مدارهای شما خواهد بود.
