انواع ترمینال های ریلی نیروسامان

• ترمینال ریلی ارت
• ترمینال ریلی دو طبقه
• ترمینال ریلی پیچی
• ترمینال ریلی فشاری
• ترمینال ریلی فشاری ارت
• ترمینال ریلی فیوز خور
• ترمینال ریلی جریانی

ترمینال‌های ریلی تابلویی نیروسامان در پنج نوع اصلی تولید می‌شوند که هر کدام برای کاربرد خاصی طراحی شده‌اند.

ترمینال ریلی پیچی رایج‌ترین نوع ترمینال تابلویی است که اتصال سیم‌ها توسط پیچ انجام می‌شود. در محدوده سایز 2.5 تا 150 میلی‌متر مربع موجود است و برای اکثر کاربردهای صنعتی و خانگی مناسب است.

ترمینال ریلی ارت دارای پایه فلزی فنر شکل در زیر بدنه است که اتصال الکتریکی مستقیم بین سیم ارت و ریل DIN برقرار می‌کند. رنگ استاندارد زرد-سبز این ترمینال‌ها طبق استاندارد IEC 60446 برای سیم‌های حفاظتی (PE) تعریف شده و در سایزهای 2.5 تا 95 میلی‌متر مربع موجود است.

ترمینال ریلی دو طبقه دو اتصال مستقل را در یک بدنه ارائه می‌دهد و فضای اشغال شده روی ریل را تا 50 درصد کاهش می‌دهد. این نوع ترمینال برای تابلوهایی که فضای محدودی دارند بسیار مناسب است.

ترمینال ریلی فیوزی که با نام ترمینال فیوزخور نیز شناخته می‌شود، دارای جایگاه فیوز داخلی است و علاوه بر اتصال سیم، حفاظت مدار را نیز فراهم می‌کند. مدل‌های چراغدار این ترمینال‌ها با LED وضعیت فیوز را به اپراتور نشان می‌دهند و در دو نوع 220 ولت AC و 24 ولت DC موجود هستند.

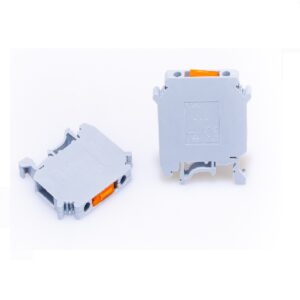

ترمینال ریلی جریانی (چاقویی) قابلیت قطع و وصل مدار را بدون باز کردن پیچ‌ها فراهم می‌کند. این نوع ترمینال برای مدارهایی مناسب است که نیاز به تست و عیب‌یابی مکرر دارند.

مشخصات فنی ترمینال ریلی تابلویی NSC

راهنمای انتخاب ترمینال ریلی تابلویی

جدول انواع ترمینال ریلی نیروسامان

مشخصات فنی هر یک از محصولات در صفحه محصول مورد نظر به صورت کامل بیان شده است و فایل کاتالوگ (pdf) نیز قابل دانلود است.

در صورت هرگونه ابهام یا سؤال با کارشناسان ما در تماس باشید.

خرید ترمینال ریلی پیچی NSC | راهنمای جامع انتخاب و مشخصات فنی

ترمینال ریلی (DIN Rail Terminal Block) یکی از اجزای اساسی در تابلوهای برق صنعتی است که برای اتصال، توزیع و مدیریت سیم‌کشی برق استفاده می‌شود. این قطعات روی ریل DIN (به طول ۳۵ میلی‌متر یا نوع G) نصب می‌شوند و امکان اتصال مطمئن و سازمان‌یافته کابل‌ها را در داخل تابلو فراهم می‌کنند.

ترمینال‌های ریلی پیچی NSC سری NS-21 با استاندارد بین‌المللی IEC 60947-7-1 طراحی شده‌اند و دارای گواهینامه‌های CQC، CE و RoHS هستند.

ویژگی‌های کلی ترمینال‌های ریلی NSC سری NS-21

ترمینال‌های ریلی پیچی NSC با مجموعه‌ای از مزایای مکانیکی و الکتریکی عرضه می‌شوند:

• اتصال محکم و ایمن ترمینال ریلی:
  با استفاده از پیچ‌های مقاوم، سیم‌ها به‌طور مطمئن به بدنه ترمینال ریلی متصل می‌شوند. این ویژگی باعث جلوگیری از شل شدن یا جدا شدن سیم‌ها در اثر لرزش یا ارتعاش می‌شود.در ترمینال های ریلی NSC از پیچ های استیل با روکش نیکل استفاده شده که ابدا هرز نمی‌شود. همچنین از تسمه برای سیم گیر ها استفاده می‌شود. که هنگام محکم شدن روی سیم تغییر شکل و فرم نمی‌دهند و باعث تماس حداکثری هادی شده و اتلاف انرژی را به حداقل می‌رساند.
• تحمل جریان و ولتاژ بالا در ترمینال ریلی:
  ترمینال‌های ریلی به‌ویژه برای مدارهایی با جریان و ولتاژ بالا (تا چند صد آمپر یا ولت) مناسب هستند.
• طول عمر بالا ترمینال ریلی:
  به دلیل استفاده از مواد با کیفیت نظیر مس با پوشش نیکل،ترمینال های ریلی در برابر خوردگی و اکسیداسیون مقاوم هستند.
• قابلیت استفاده ترمینال ریلی با انواع سیم‌ها:
  •  سیم مفتول خشک (Solid Wire)
  • سیم‌های افشان (Stranded Wire)
  • سیم‌های با سرسیم (Ferrule Terminal)
• سازگاری ترمینال ریلی با ریل‌های DIN:
  نصب آسان روی ریل‌های استاندارد DIN 35 میلی‌متری، باعث تسریع در فرآیند نصب و کاهش فضای مورد نیاز در تابلو برق می‌شود.
• انعطاف‌پذیری ترمینال ریلی در تعداد و سایز سیم ها:
  این ترمینال‌ها در سایزهای مختلف برای سیم‌هایی با سطح مقطع 0.2 تا 35 میلی‌متر مربع (و حتی بیشتر) تولید می‌شوند.
• پیچ از روی با روکش فلز استیل — مقاومت بالا در برابر زنگ‌زدگی و خوردگی
• قطعه سیم‌گیر شمشی (به جای ورق تا خورده) — اتصال محکم‌تر و توزیع یکنواخت‌تر نیرو
• جنس سیم‌گیر از نیکل با روکش برنج — هدایت الکتریکی عالی و مقاومت در برابر اکسیداسیون
• جنس قطعه رابط از نیکل با روکش برنج — استحکام تماسی بالا
• بدنه از پلی‌آمید ۶۶ (PA66/V-0) — ماده ضد آتش (Flame Retardant) با مقاومت حرارتی بالا
• قابل نصب روی ریل ۳۵mm و ریل نوع G
• پذیرش جامپر از بالا و از بغل — انعطاف‌پذیری در سیم‌کشی
• نصب آسان تجهیزات جانبی (جامپر، انتهابند، پارتیشن و…)
• جداسازی آسان از ریل بدون نیاز به ابزار خاص

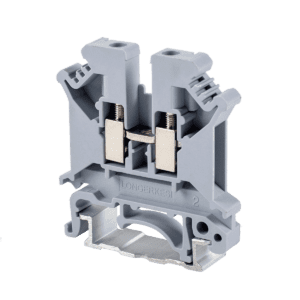

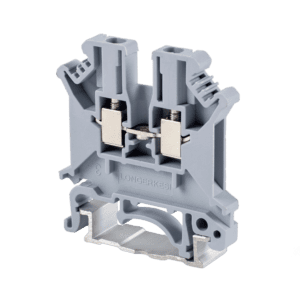

ترمینال‌های ۲.۵ تا ۶ میلی‌متر مربع (جریان ۳۲ تا ۵۷ آمپر)

این دسته سبک‌ترین و پرمصرف‌ترین ترمینال‌های ریلی برای مدارهای کنترل و سیگنال هستند.

گشتاور سفت‌کردن پیچ: 0.6~0.8 N·m (برای 2.5 و 4) و 1.5~1.8 N·m (برای 6)

تعداد در جعبه داخلی: ۶۰، ۵۰ و ۴۰ عدد | تعداد در کارتن اصلی: ۳۶۰۰، ۳۰۰۰ و ۲۴۰۰ عدد

لوازم جانبی:

• انتهابند مدل D-FJ4/10 (ضخامت ۱.۸ mm)
• جامپر ثابت: FBRI10-5N (30A) / FBI10-6 (41A) / FBI10-8 (57A)
• جامپر کشویی: EBL10-5 (24A) / EB10-6 (32A) / EB10-8 (57A)
• تگ‌شماره‌گذار: ZB5

ترمینال‌های ۱۰ تا ۳۵ میلی‌متر مربع (جریان ۷۶ تا ۱۵۰ آمپر)

مناسب برای مدارهای قدرت با جریان‌های متوسط تا بالا:

گشتاور سفت‌کردن پیچ: 1.5~1.8 N·m (برای 10 و 16) و 3.2~3.7 N·m (برای 35)

لوازم جانبی:

• انتهابند: D-FJ4/10 (برای 10) و D-FJ16 (برای 16)
• جامپر ثابت: FBI10-10 (76A) / FBI10-12 (101A) / FBI10-15 (130A و 125A)
• تگ‌شماره‌گذار: ZB5

ترمینال‌های ۵۰ تا ۱۵۰ میلی‌متر مربع (جریان ۱۵۰ تا ۳۰۹ آمپر)

این دسته برای مدارهای قدرت سنگین و اتصالات اصلی تابلو طراحی شده‌اند:

گشتاور سفت‌کردن پیچ: 6~8 N·m (50) / 8~10 N·m (70) / 15~20 N·m (95) / 25~30 N·m (150)

لوازم جانبی:

• جامپر ثابت: FBI2-20 و FBI3-20 (برای 50 و 70)
• جامپر کشویی: EB2-25 (برای 95)
• تگ‌شماره‌گذار: ZB10

مزایای خرید ترمینال ریلی تابلویی از شرکت نیروسامان

1. دوام مکانیکی بالا: مقاومت عالی در برابر نیروهای فیزیکی.
2. ایمنی بیشتر: جلوگیری از ایجاد اتصال کوتاه یا مشکلات ناشی از اتصالات ناپایدار.
3. نگهداری آسان: امکان تعویض یا تنظیم مجدد سیم‌ها بدون نیاز به ابزار خاص.
4. تنوع در طراحی ترمینال ریلی: وجود مدل‌های تک‌پل، چندپل، و ترمینال‌های مجهز به نشانگرهای شناسایی.

نکات مهم در انتخاب و خرید ترمینال ریلی تابلویی

مرحله ۱: تعیین جریان مدار

بر اساس جریان نامی مدار خود، مدل مناسب را انتخاب کنید. توجه داشته باشید که جریان ترمینال باید حداقل ۱.۲۵ برابر جریان نامی مدار باشد.

مرحله ۲: تعیین سطح مقطع سیم

سطح مقطع سیم ورودی و خروجی باید در محدوده مجاز مشخص‌شده در جدول مدل انتخابی قرار گیرد. توجه به تفاوت بین سیم انعطاف‌پذیر (Flexible) و صلب (Rigid) ضروری است.

مرحله ۳: بررسی ولتاژ کاری

برای مدارهای با ولتاژ بالاتر (تا ۱۰۰۰ ولت)، مدل‌های NS21-FJ35NH، NS21-FJ50 و بالاتر انتخاب کنید.

مرحله ۴: تعیین نیاز به لوازم جانبی

• اگر چند سیم باید با هم مشترک شوند → جامپر (Bridge)
• برای جلوگیری از لغزش ترمینال‌های انتهایی → انتهابند (End Plate)
• برای شماره‌گذاری → تگ مارکینگ (Marking Tag)

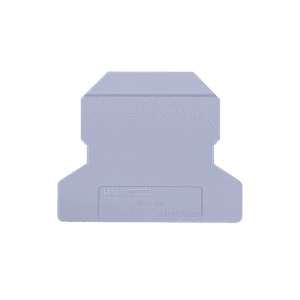

• برای جداسازی گروه‌های مختلف → پارتیشن (Partition Plate)

سوالات متداول در مورد ترمینال ریلی NSC

تفاوت ترمینال ریلی پیچی و فشاری چیست؟
در ترمینال پیچی اتصال سیم توسط پیچ انجام می‌شود و برای محیط‌های با ارتعاش مناسب‌تر است. در ترمینال فشاری سیم با فشار فنر نگه داشته می‌شود و نصب سریع‌تری دارد ولی برای جریان‌های بالاتر کمتر توصیه می‌شود.

چرا پیچ ترمینال ریلی NSC هرز نمی‌شود؟
از پیچ‌های استیل با روکش نیکل و تسمه برای سیم‌گیرها استفاده شده که سختی و مقاومت بالایی دارند و هرگز هرز نمی‌شوند.

ترمینال ریلی NSC چه سایزهایی دارد؟
ترمینال‌های ریلی پیچی از سایز 2.5 تا 150 و ترمینال‌های ریلی ارت از سایز 2.5 تا 95 میلی‌متر مربع موجود هستند.

تفاوت ترمینال فیوزی ساده و چراغدار چیست؟
ترمینال فیوزی ساده فقط حفاظت مدار را فراهم می‌کند. ترمینال فیوزی چراغدار علاوه بر حفاظت، با LED وضعیت سوختن فیوز را نشان می‌دهد که عیب‌یابی را بسیار سریع‌تر می‌کند.

آیا ترمینال‌های ریلی NSC با تمام ریل‌های DIN سازگار هستند؟
بله، تمامی ترمینال‌های ریلی سری NS21-FJ برای نصب روی ریل DIN استاندارد 35 میلی‌متری (EN 60715) طراحی شده‌اند و با تمام ریل‌های استاندارد سازگار هستند.

آیا می‌توان از جامپر برای اتصال چند ترمینال به هم استفاده کرد؟ بله، جامپرهای ثابت (Fixed Bridge) و کشویی (Insertion Bridge) دقیقاً برای این منظور طراحی شده‌اند و باید از مدل مطابق با هر ترمینال استفاده شود.

حداکثر دما برای استفاده از این ترمینال‌ها چقدر است؟ بدنه PA66/V-0 تا دمای حدود ۱۰۵ درجه سانتیگراد مقاومت دارد. با این حال، دمای کاری واقعی به جریان عبوری و شرایط محیطی بستگی دارد.

تفاوت NS21-FJ35NL و NS21-FJ35NH چیست؟ هر دو برای سیم ۳۵ mm² هستند، اما NS21-FJ35NH ولتاژ بالاتری (۱۰۰۰V در مقابل ۸۰۰V) و جریان بیشتری (۱۵۰A در مقابل ۱۳۰A) تحمل می‌کند و ابعاد کمی بزرگ‌تر دارد.

ترمینال‌های ریلی پیچی NSC سری NS-21 با پوشش محدوده گسترده‌ای از ۲.۵ تا ۱۵۰ میلی‌متر مربع و جریان ۳۲ تا ۳۰۹ آمپر، برای اکثر کاربردهای تابلو برق صنعتی مناسب هستند. ساخت با مواد با کیفیت (PA66/V-0، برنج روکش نیکل) و گواهینامه‌های معتبر بین‌المللی، این محصولات را گزینه‌ای مطمئن برای پروژه‌های صنعتی می‌کند.

برای انتخاب دقیق مدل، ابتدا جریان و سطح مقطع سیم مدار را مشخص کنید، سپس از جدول‌های بالا مدل مناسب را انتخاب نمایید.
